Причальна споруда
Формула / Реферат
Причальна споруда, яка містить лицьову стінку, горизонтальну площадку, під якою розташовано екрануючі палі і консолі, які жорстко з'єднані з екрануючими палями, та анкерні пристрої, які утворені у вигляді гнучких тяг та зв'язують лицьову стінку через екрануючі палі із анкерною опорою, яка відрізняється тим, що вона додатково містить на горизонтальній площадці підкранові балки та додаткові екрануючі палі, причому осі екрануючих паль та осі кранових балок розташовано перпендикулярно, а консолі розташовані між лицьовою стінкою та першими від неї екрануючими палями.
Текст

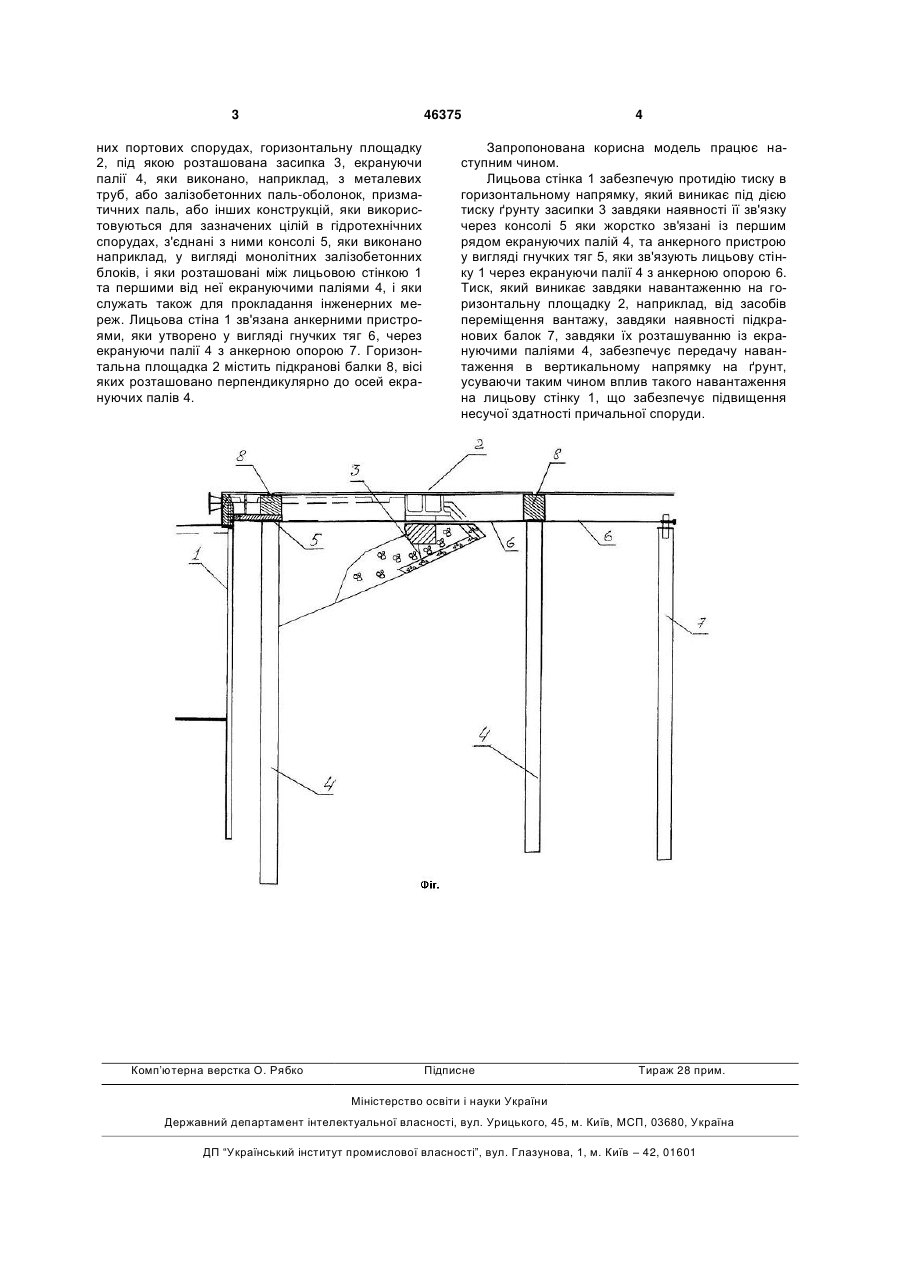

Причальна споруда, яка містить лицьову стінку, горизонтальну площадку, під якою розташова 3 46375 них портових спорудах, горизонтальну площадку 2, під якою розташована засипка 3, екрануючи палії 4, яки виконано, наприклад, з металевих труб, або залізобетонних паль-оболонок, призматичних паль, або інших конструкцій, яки використовуються для зазначених цілій в гідротехнічних спорудах, з'єднані з ними консолі 5, яки виконано наприклад, у вигляді монолітних залізобетонних блоків, і яки розташовані між лицьовою стінкою 1 та першими від неї екрануючими паліями 4, і яки служать також для прокладання інженерних мереж. Лицьова стіна 1 зв'язана анкерними пристроями, яки утворено у вигляді гнучких тяг 6, через екрануючи палії 4 з анкерною опорою 7. Горизонтальна площадка 2 містить підкранові балки 8, вісі яких розташовано перпендикулярно до осей екрануючих палів 4. Комп’ютерна верстка О. Рябко 4 Запропонована корисна модель працює наступним чином. Лицьова стінка 1 забезпечую протидію тиску в горизонтальному напрямку, який виникає під дією тиску ґрунту засипки 3 завдяки наявності її зв'язку через консолі 5 яки жорстко зв'язані із першим рядом екрануючих палій 4, та анкерного пристрою у вигляді гнучких тяг 5, яки зв'язують лицьову стінку 1 через екрануючи палії 4 з анкерною опорою 6. Тиск, який виникає завдяки навантаженню на горизонтальну площадку 2, наприклад, від засобів переміщення вантажу, завдяки наявності підкранових балок 7, завдяки їх розташуванню із екрануючими паліями 4, забезпечує передачу навантаження в вертикальному напрямку на ґрунт, усуваючи таким чином вплив такого навантаження на лицьову стінку 1, що забезпечує підвищення несучої здатності причальної споруди. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWaterfront structure
Автори англійськоюZaitsev Serhii Dmytrovych
Назва патенту російськоюПричальное сооружение
Автори російськоюЗайцев Сергей Дмитриевич
МПК / Мітки
МПК: E02D 5/00
