Прилад для визначення відстані поміж двома поверхнями

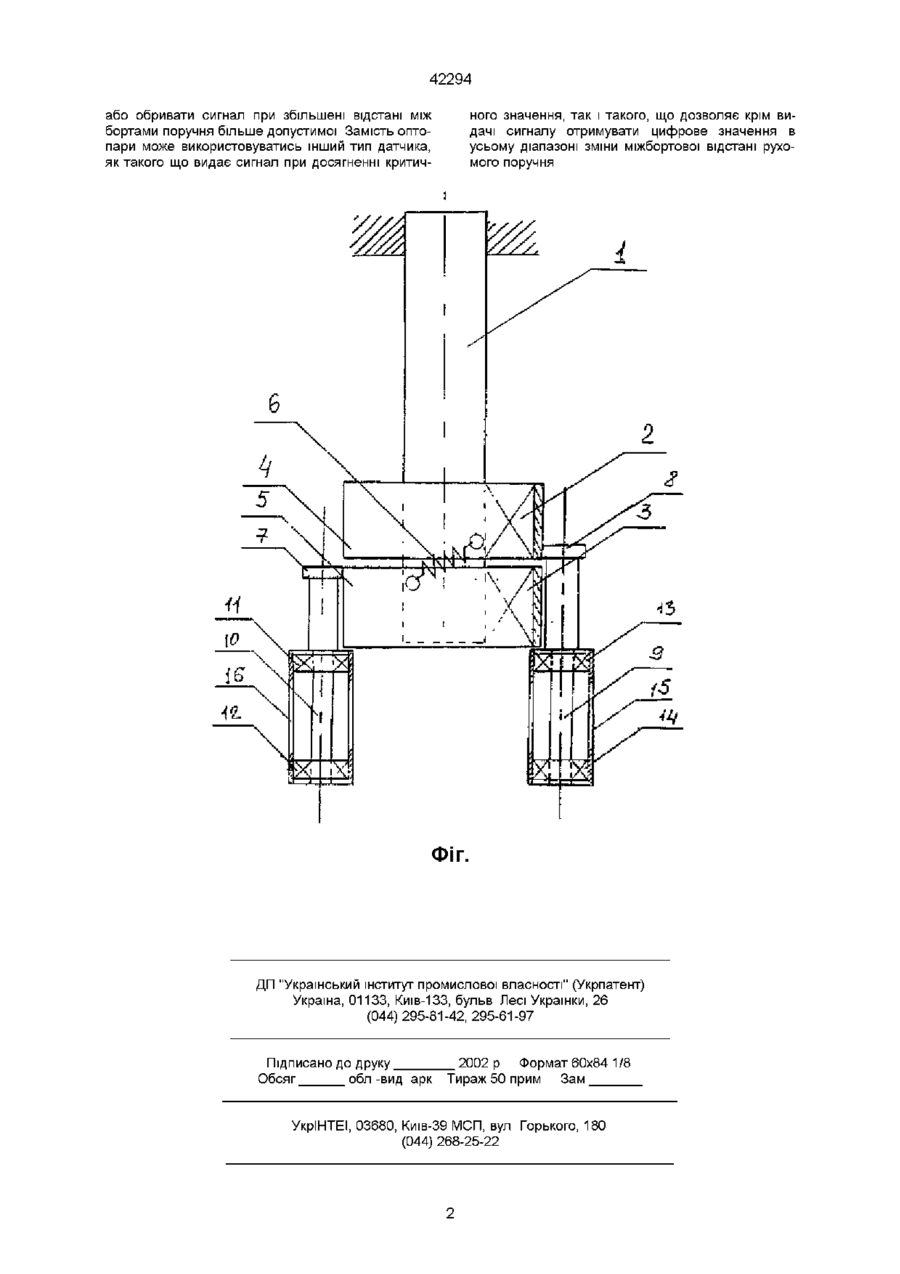

Прилад для визначення відстані поміж двома поверхнями, що містить два важелі, посаджені кріпильними кінцями з можливістю кутового повороту Винахід відноситься до вимірювальної техніки, переважно для визначення відстані поміж бортами поручня ескалатора На СЬОГОДНІШНІЙ день на метрополітенах при обслуговуванні ескалаторів керуються "Інструкцією по технічному обслуговуванню ескалаторів Цметро 4424", 1987 - С 114, в якій сказано, що замір відстані між бортами поручня проводити на відстані не більш 3 м один від іншого При замірах користуються інструментом лінійка вимірювальна, штангенциркуль, нутромір Найбільш близьким до пропонованого виробу є пристрій для визначання внутрішніх ЛІНІЙНИХ відстань поміж двох поверхней в вигляді нутроміра, (див Большая Советская Энциклопедия / Ред А М Прохоров - Третье изд - М Сов Энциклопедия, 1971 - С 155) Нутромір складається з двох важелів з загнутими назовні кінцями та вісь, на якій закріплені кріпильні КІНЦІ Недоліком нутроміра є неможливість його використання для визначення відстані між двома поверхнями рухомого об'єкту (наприклад поручня ескалатора) через неможливість його застосування до рухомого об'єкту та неможливість використання в автоматичному режимі В основу винаходу поставлено завдання удосконалення відомого пристрою для визначення відстані між двома поверхнями шляхом внесення змін в з'єднання важелів між собою і обладнання їх вільних КІНЦІВ крутячимися циліндричними роликами, що дозволить використовувати його для рухомого об'єкту, в тому числі для контролю відстані між бортами поручня ескалатора Поставлене завдання вирішується тим, що в відомому пристрої для визначення відстані між двома поверхнями, що мають два важелі, які по на спільну вісь, другі КІНЦІ ЯКИХ призначені для зв'язку з поверхнями, який відрізняється тим, що кріпильні КІНЦІ обох важелів посаджені на СПІЛЬНІЙ ОСІ за допомогою ПІДШИПНИКІВ кочення та з'єднані між собою пружиною, а другі КІНЦІ обох важелів мають консольно закріплені осі на яких за допомогою ПІДШИПНИКІВ кочення кріпляться циліндричні контактні ролики для взаємодії з двома поверхнями, при цьому додатково обладнано вимірювальним вузлом саджені кріпильними кінцями з можливістю кутового повороту на спільну вісь, другі КІНЦІ ЯКИХ при значені для зв'язку з поверхнями, згідно винаходу, кріпильні КІНЦІ обох важелів посаджені на СПІЛЬНІЙ ОСІ за допомогою ПІДШИПНИКІВ кочення та з'єднанні між собою пружиною, а другі КІНЦІ обох важелів мають консольно закріплені осі, на яких за допомогою ПІДШИПНИКІВ кочення кріпляться циліндричні контактні ролики для взаємодії з двома поверхнями, при цьому додатково обладнано вимірювальним вузлом Нове з'єднання важелів між собою за допомогою ПІДШИПНИКІВ дає можливість застосування при строю при його безперервної експлуатації в автоматичному режимі, а циліндричні ролики дають можливість бортам поручня зміщуватися по довжині циліндричних роликів вверх або вниз Прилад має вісь 1 основну (фіг), два підшипника 2, 3 кочення, дві маточини 4, 5, пружину 6, два важеля 7, 8, дві осі 9, 10 роликів, чотири підшипника кочення 11, 12, 13, 14 роликів, два циліндричних ролика 15, 16 Також прилад має оптопару 17 (на фігурі не показано), яка складається з світлодюду та фото резистору, встановлену на одному важелі, а також шторку 18 (на фігурі не показано) на другому важелі Прилад працює наступним чином Прилад кріпиться так, щоб циліндричні ролики 15, 16 надійно прилягали до бортів поручня ескалатора При руху поручня відстань між його бортами буде змінюватись, і ВІДПОВІДНО буде змінюватись положення роликів 15, 16 одночасно з важелями 7, 8, на яких вони закріплені А так, як на важелях закріплені оптопара 17 і шторка 18, з можливістю налагодження на потрібну відстань, то шторка при взаємодії з оптопарою буде подавати 42294 або обривати сигнал при збільшені відстані між бортами поручня більше допустимої Замість оптопари може використовуватись інший тип датчика, як такого що видає сигнал при досягненні критич ного значення, так і такого, що дозволяє крім видачі сигналу отримувати цифрове значення в усьому діапазоні зміни міжбортової відстані рухомого поручня і ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
