Переносний точильно-шліфувальний агрегат
Номер патенту: 46496
Опубліковано: 25.12.2009
Автори: Красовський Сергій Савелович, Хорошайло Вадим Вікторович
Формула / Реферат
Переносний точильно-шліфувальний агрегат, який вміщує в собі раму, привід обертання та пристрій притиску шліфувального круга, який відрізняється тим, що рама жорстко встановлена у виробі, що обробляється, та має поздовжні напрямні, на яких розміщено повзун з пристроєм притиску і приводом обертання шліфувального круга, який має можливість поздовжнього переміщення завдяки гвинтовій передачі.
Текст

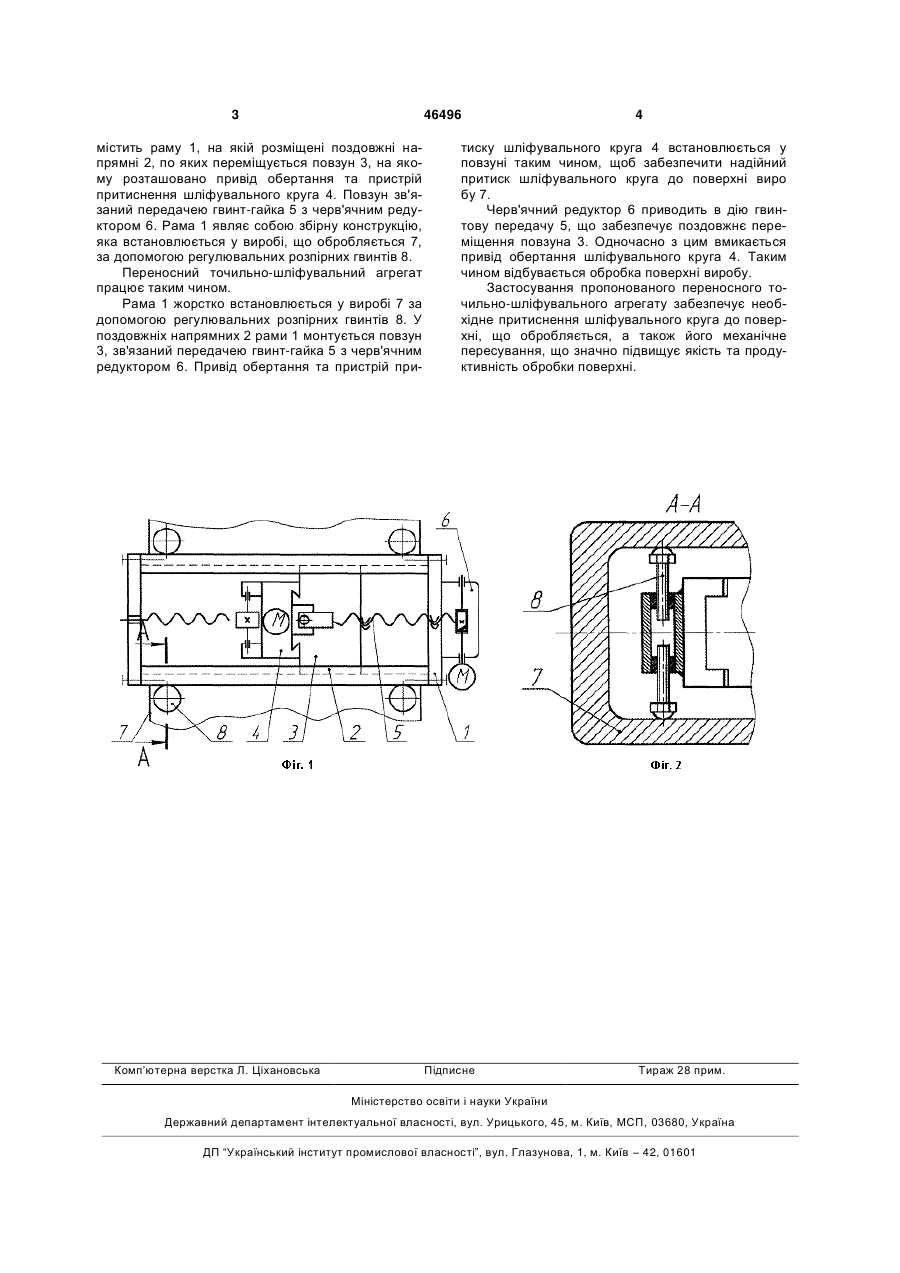

Переносний точильно-шліфувальний агрегат, який вміщує в собі раму, привід обертання та пристрій притиску шліфувального круга, який відрізняється тим, що рама жорстко встановлена у виробі, що обробляється, та має поздовжні напрямні, на яких розміщено повзун з пристроєм притиску і приводом обертання шліфувального круга, який має можливість поздовжнього переміщення завдяки гвинтовій передачі. (19) (21) u200906791 (22) 30.06.2009 (24) 25.12.2009 (46) 25.12.2009, Бюл.№ 24, 2009 р. (72) КРАСОВСЬКИЙ СЕРГІЙ САВЕЛОВИЧ, ХОРОШАЙЛО ВАДИМ ВІКТОРОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 46496 містить раму 1, на якій розміщені поздовжні напрямні 2, по яких переміщується повзун 3, на якому розташовано привід обертання та пристрій притиснення шліфувального круга 4. Повзун зв'язаний передачею гвинт-гайка 5 з черв'ячним редуктором 6. Рама 1 являє собою збірну конструкцію, яка встановлюється у виробі, що обробляється 7, за допомогою регулювальних розпірних гвинтів 8. Переносний точильно-шліфувальний агрегат працює таким чином. Рама 1 жорстко встановлюється у виробі 7 за допомогою регулювальних розпірних гвинтів 8. У поздовжніх напрямних 2 рами 1 монтується повзун 3, зв'язаний передачею гвинт-гайка 5 з черв'ячним редуктором 6. Привід обертання та пристрій при Комп’ютерна верстка Л. Ціхановська 4 тиску шліфувального круга 4 встановлюється у повзуні таким чином, щоб забезпечити надійний притиск шліфувального круга до поверхні виро бу 7. Черв'ячний редуктор 6 приводить в дію гвинтову передачу 5, що забезпечує поздовжнє переміщення повзуна 3. Одночасно з цим вмикається привід обертання шліфувального круга 4. Таким чином відбувається обробка поверхні виробу. Застосування пропонованого переносного точильно-шліфувального агрегату забезпечує необхідне притиснення шліфувального круга до поверхні, що обробляється, а також його механічне пересування, що значно підвищує якість та продуктивність обробки поверхні. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPortable grinding-polishing set
Автори англійськоюKrasovskyi Serhii Savelovych, Khoroshailo Vadym Viktorovych
Назва патенту російськоюПереносной точильно-шлифовальный агрегат
Автори російськоюКрасовский Сергей Савелович, Хорошайло Вадим Викторович
МПК / Мітки
МПК: B24B 23/00
Мітки: агрегат, точильно-шліфувальний, переносний
