Пристрій автоматичного контролю робочого стану світлодіодної матриці світлофора

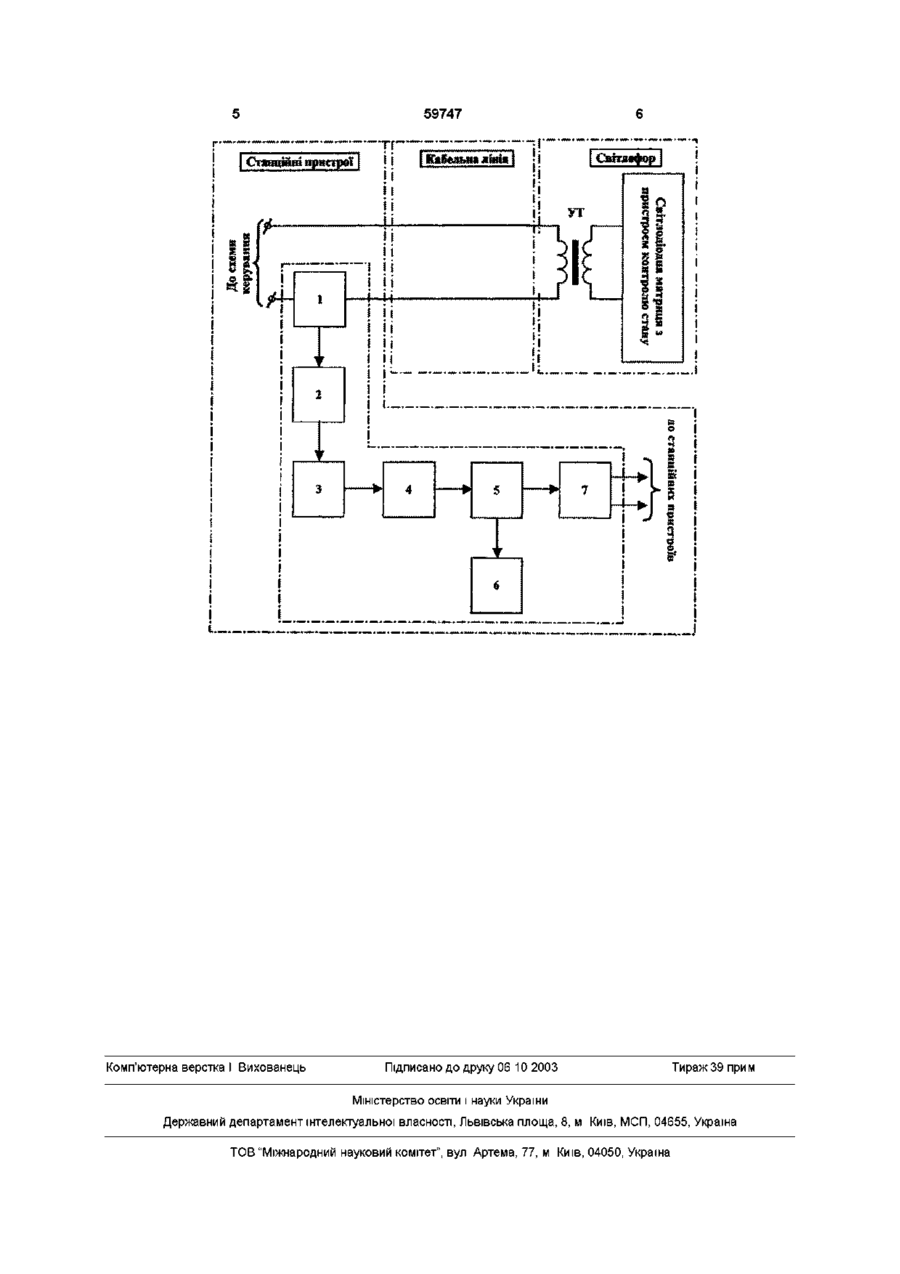

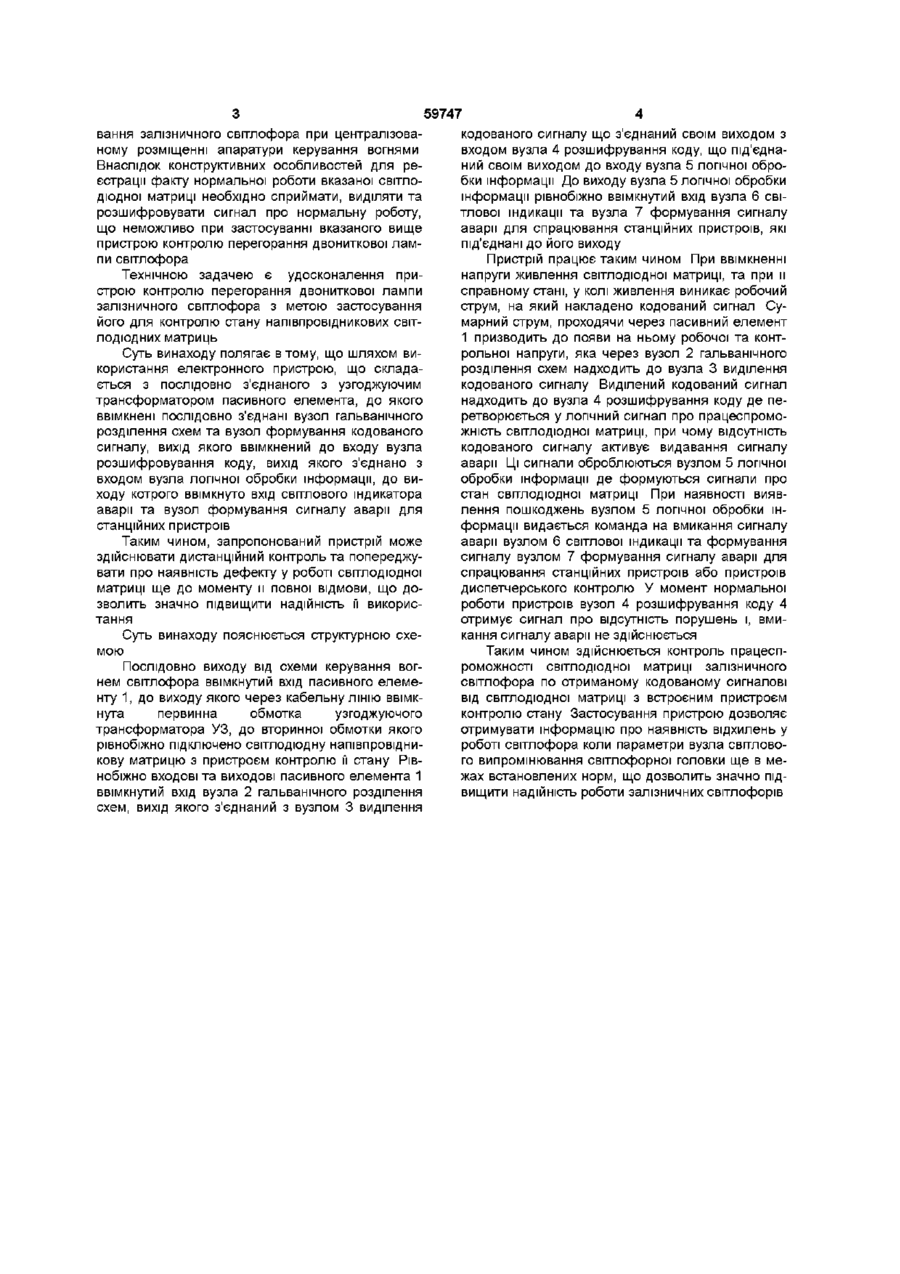

Пристрій автоматичного контролю робочого стану СВІТЛОДІОДНОІ матриці світлофора, що містить пасивний елемент, вузол гальванічного розділення схем, вузол логічної обробки Винахід відноситься до залізничної автоматики та телемеханіки і може бути використаний у системах штервального регулювання рухом поїздів на станціях та перегонах Існує проблема здійснення дистанційного контролю робочого стану СВІТЛОДІОДНОІ матриці як вузла світлового випромінювання світлофора Відомим Є цифровий пристрій контролю СВІТЛОДІОДНОІ матриці світлофора [Заявка 2002010116 від 03 01 2002р на яку отримано "Висновок про видачу деклараційного патенту на винахід за результатами експертизи на локальну новизну", вихідний №44372 від 18 липня 2002р], що містить корпус, блок ДІОДІВ, захисне скло, джерела живлення, випрямляча напруги до якого паралельно ввімкнутий блок підсилення кодуючого сигналу та послідовно - роздільний діод, до катоду якого ввімкнуті стабілізатори струму СВІТЛОДІОДНОІ матриці, до точок з'єднання послідовно ввімкнутих випромінюючих світло ДІОДІВ підключено блок послідовного опитування рівня напруги у паралельних гілках матриці, до виходу якого ввімкнутий блок аналізу рівня напруги що послідовно з'єднаний з входом блока логічної обробки інформації, вихід якого з'єднаний з блоком формування коду про робочий стан матриці, який з'єднаний з керуючим входом РОБОЧОГО СТАНУ видається під відповідальність власника патенту СВІТЛОДІОДНОІ МАТРИЦІ інформації і вузол світлової індикації аварії, який відрізняється тим, що складається з послідовно з'єднаного з узгоджуючим трансформатором світлофора пасивного елемента, до якого ввімкнені послідовно з'єднані вузол гальванічного розділення схем та вузол формування кодованого сигналу, вихід якого ввімкнений до входу вузла розшифровування коду, вихід якого з'єднано з входом вузла логічної обробки інформації, до виходу котрого ввімкнутий вхід світлового індикатора аварії та вузол формування сигналу аварії для станційних пристроїв блока підсилення кодуючого сигналу, а паралельно СВІТЛОДІОДНІЙ матриці підключений конденсатор Основним недоліком цього пристрою є неможливість здійснення дистанційного контролю робочого стану СВІТЛОДІОДНОІ матриці з застосуванням кодованих сигналів про її стан Найбільш близьким до заявленого пристрою аналогом є пристрій контролю перегорання двониткової лампи світлофора [А С України №40949, опубл в Бюл №7 від 15 08 2001 р], що містить джерело змінного струму, двониткову лампу, блок включення резервної нитки лампи, вузол світлової індикації, який відрізняється тим, що до джерела змінного струму послідовно з блоком вмикання резервної нитки лампи підключено пасивний елемент, який з'єднано з вузлом гальванічної розв'язки, вихід якого з'єднано з одним із входів логічного вузла, до виходу якого підключено послідовно з'єднані інтегратор і пороговий елемент, вихід якого підключений до другого входу логічного вузла, і до вузла світлової індикації Основним недоліком цього пристрою є неможливість роботи у колі живлення напівпровідникової СВІТЛОДІОДНОІ матриці з цифровим пристроєм контролю стану в якості вузла світлового випроміню 1 ю 59747 вання залізничного світлофора при централізованому розміщенні апаратури керування вогнями Внаслідок конструктивних особливостей для реєстрації факту нормальної роботи вказаної світлодюдної матриці необхідно сприймати, виділяти та розшифровувати сигнал про нормальну роботу, що неможливо при застосуванні вказаного вище пристрою контролю перегорання двониткової лампи світлофора Технічною задачею є удосконалення пристрою контролю перегорання двониткової лампи залізничного світлофора з метою застосування його для контролю стану напівпровідникових світлодюдних матриць Суть винаходу полягає втому, що шляхом використання електронного пристрою, що складається з послідовно з'єднаного з узгоджуючим трансформатором пасивного елемента, до якого ввімкнені послідовно з'єднані вузол гальванічного розділення схем та вузол формування кодованого сигналу, вихід якого ввімкнений до входу вузла розшифровування коду, вихід якого з'єднано з входом вузла логічної обробки інформації, до виходу котрого ввімкнуто вхід світлового індикатора аварії та вузол формування сигналу аварії для станційних пристроїв Таким чином, запропонований пристрій може здійснювати дистанційний контроль та попереджувати про наявність дефекту у роботі СВІТЛОДІОДНОІ матриці ще до моменту її повної відмови, що дозволить значно підвищити надійність її використання Суть винаходу пояснюється структурною схемою Послідовно виходу від схеми керування вогнем світлофора ввімкнутий вхід пасивного елементу 1, до виходу якого через кабельну ЛІНІЮ ввімкнута первинна обмотка узгоджуючого трансформатора УЗ, до вторинної обмотки якого рівнобіжно підключено світлодюдну напівпровідникову матрицю з пристроєм контролю її стану Рівнобіжно входові та виходові пасивного елемента 1 ввімкнутий вхід вузла 2 гальванічного розділення схем, вихід якого з'єднаний з вузлом 3 виділення кодованого сигналу що з єднаний своїм виходом з входом вузла 4 розшифрування коду, що під'єднаний своїм виходом до входу вузла 5 логічної обробки інформації До виходу вузла 5 логічної обробки інформації рівнобіжно ввімкнутий вхід вузла 6 світлової індикації та вузла 7 формування сигналу аварії для спрацювання станційних пристроїв, які під'єднані до його виходу Пристрій працює таким чином При ввімкненні напруги живлення СВІТЛОДІОДНОІ матриці, та при и справному стані, у колі живлення виникає робочий струм, на який накладено кодований сигнал Сумарний струм, проходячи через пасивний елемент 1 призводить до появи на ньому робочої та контрольної напруги, яка через вузол 2 гальванічного розділення схем надходить до вузла 3 виділення кодованого сигналу Виділений кодований сигнал надходить до вузла 4 розшифрування коду де перетворюється у логічний сигнал про працеспроможність СВІТЛОДІОДНОІ матриці, при чому відсутність кодованого сигналу активує видавання сигналу аварії Ці сигнали оброблюються вузлом 5 логічної обробки інформації де формуються сигнали про стан СВІТЛОДІОДНОІ матриці При наявності виявлення пошкоджень вузлом 5 логічної обробки інформації видається команда на вмикання сигналу аварії вузлом 6 світлової індикації та формування сигналу вузлом 7 формування сигналу аварії для спрацювання станційних пристроїв або пристроїв диспетчерського контролю У момент нормальної роботи пристроїв вузол 4 розшифрування коду 4 отримує сигнал про відсутність порушень і, вмикання сигналу аварії не здійснюється Таким чином здійснюється контроль працеспроможності СВІТЛОДІОДНОІ матриці залізничного світлофора по отриманому кодованому сигналові від СВІТЛОДІОДНОІ матриці з встроєним пристроєм контролю стану Застосування пристрою дозволяє отримувати інформацію про наявність відхилень у роботі світлофора коли параметри вузла світлового випромінювання світлофорної головки ще в межах встановлених норм, що дозволить значно підвищити надійність роботи залізничних світлофорів 59747 Комп'ютерна верстка І Вихованець Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
