Станок для підсисних свиноматок та поросят

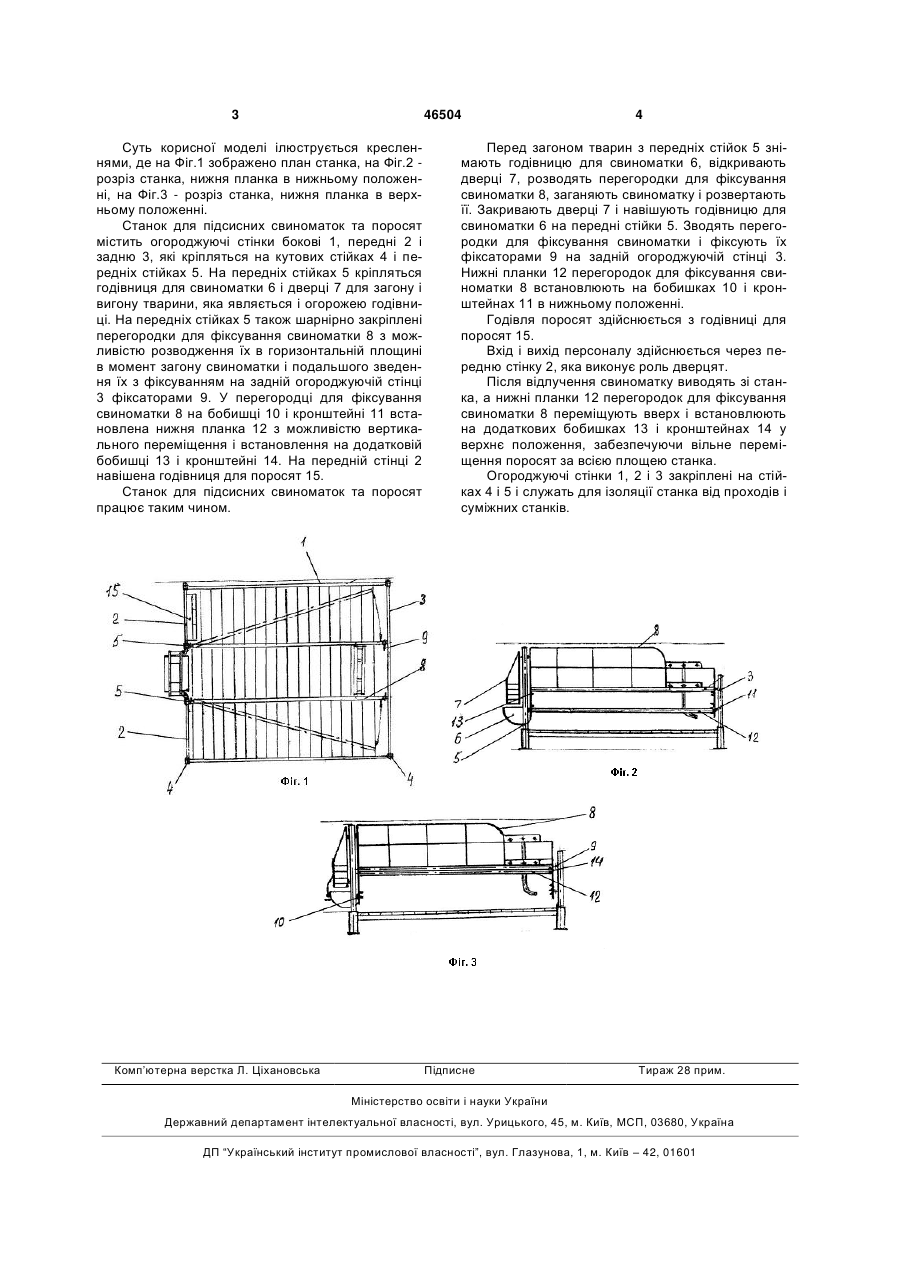

Станок для підсисних свиноматок та поросят, що містить огороджуючі стінки та перегородки для фіксування свиноматки, стійки, дверці, годівниці для свиноматки і поросят, який відрізняється тим, що перегородки для фіксування свиноматки шарнірно закріплені на передніх стійках з можливістю розводження в горизонтальній площині і фіксування на задній огороджуючій стінці, а нижня планка перегородки для фіксування свиноматки виконана з можливістю вертикального переміщення. (19) (21) u200906808 (22) 30.06.2009 (24) 25.12.2009 (46) 25.12.2009, Бюл.№ 24, 2009 р. (72) ОБУХОВ ВІКТОР ОЛЕКСАНДРОВИЧ, ТВЕРДЕНКО ВІКТОР ВАСИЛЬОВИЧ, ПАРІЄВА ОЛЕНА ВЯЧЕСЛАВІВНА, ПОТАПЕНКО ОЛЕНА ДМИТРІЄВНА (73) ІНСТИТУТ МЕХАНІЗАЦІЇ ТВАРИННИЦТВА УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК ІМТ УААН 3 46504 Суть корисної моделі ілюструється кресленнями, де на Фіг.1 зображено план станка, на Фіг.2 розріз станка, нижня планка в нижньому положенні, на Фіг.3 - розріз станка, нижня планка в верхньому положенні. Станок для підсисних свиноматок та поросят містить огороджуючі стінки бокові 1, передні 2 і задню 3, які кріпляться на кутових стійках 4 і передніх стійках 5. На передніх стійках 5 кріпляться годівниця для свиноматки 6 і дверці 7 для загону і вигону тварини, яка являється і огорожею годівниці. На передніх стійках 5 також шарнірно закріплені перегородки для фіксування свиноматки 8 з можливістю розводження їх в горизонтальній площині в момент загону свиноматки і подальшого зведення їх з фіксуванням на задній огороджуючій стінці 3 фіксаторами 9. У перегородці для фіксування свиноматки 8 на бобишці 10 і кронштейні 11 встановлена нижня планка 12 з можливістю вертикального переміщення і встановлення на додатковій бобишці 13 і кронштейні 14. На передній стінці 2 навішена годівниця для поросят 15. Станок для підсисних свиноматок та поросят працює таким чином. Комп’ютерна верстка Л. Ціхановська 4 Перед загоном тварин з передніх стійок 5 знімають годівницю для свиноматки 6, відкривають дверці 7, розводять перегородки для фіксування свиноматки 8, заганяють свиноматку і розвертають її. Закривають дверці 7 і навішують годівницю для свиноматки 6 на передні стійки 5. Зводять перегородки для фіксування свиноматки і фіксують їх фіксаторами 9 на задній огороджуючій стінці 3. Нижні планки 12 перегородок для фіксування свиноматки 8 встановлюють на бобишках 10 і кронштейнах 11 в нижньому положенні. Годівля поросят здійснюється з годівниці для поросят 15. Вхід і вихід персоналу здійснюється через передню стінку 2, яка виконує роль дверцят. Після відлучення свиноматку виводять зі станка, а нижні планки 12 перегородок для фіксування свиноматки 8 переміщують вверх і встановлюють на додаткових бобишках 13 і кронштейнах 14 у верхнє положення, забезпечуючи вільне переміщення поросят за всією площею станка. Огороджуючі стінки 1, 2 і 3 закріплені на стійках 4 і 5 і служать для ізоляції станка від проходів і суміжних станків. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
