Станок для підсосних свиноматок та поросят

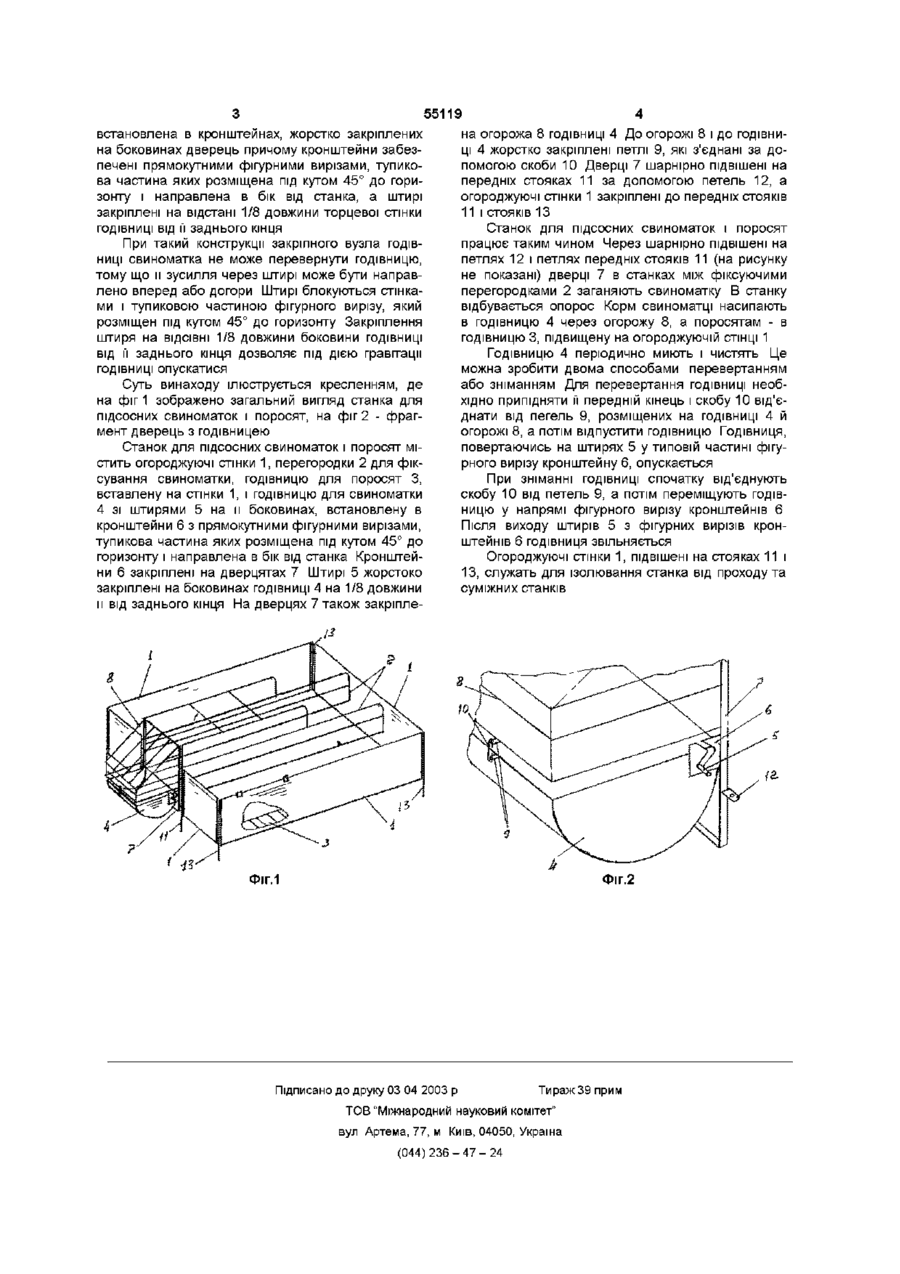

Станок для підсосних свиноматок і поросят, що містить огороджуючі стінки та перегородки для фіксування свиноматки, дверці, годівницю для поросят і годівницю для свиноматки, який відрізняється тим, що годівниця для свиноматки виконана поворотною зі штирями, жорстко закріпленими на її торцевих стінках, і встановлена в кронштейнах, жорстко закріплених на боковинах дверець, причому на кронштейнах виконані прямокутні фігурні вирізи, тупикова частина яких розміщена під кутом 45° до горизонту і направлена в бік від станка, а штирі закріплені на відстані 1/8 довжини боковини ГОДІВНИЦІ від її заднього кінця Винахід ВІДНОСІТЬСЯ до сільського господарства, а саме до тваринництва Відомий бокс для опоросу свиней (патент ФРГ №2722858 А01К 1/02, 1978), що складається з ґратчастої опори з двома боковими стінками, лотка для корму і дверей для впуску і випуску свиней В цьому боксі лоток може переміщатися по довжині боксу окремо або разом із передньою стінкою Переміщення передньої стінки з лотком для корму дозволяє встановити довжину відділення свиноматки в залежності від розміру останньої Недоліки установки утруднений процес чистки і миття лотка для корму Відомий також загін для свиноматок (патент Франції №2114421 А01К 1/00, 1972), конструкція якого розбірна і складається зі стальних труб і поліс Передня панель загону П - подібна, а в її площині закріплені перекидна годівниця і напувалка з регульованою висотою Годівниця закріплена на шарнірах, розміщених на и нижній частини У вертикальному положенні годівниця утримається накидною скобою Закріплена на шарнірах годівниця дозволяє облегшити процес її чистки і миття Недоліки загону щоб годівниця перекидалася и необхідно встановити на значну висоту, що утруднює доступ до корму свиноматки За прототип прийнято станок для підсосних свиноматок з поросятами (а с СССР №927209 А01К 1/02, 1982), який містить огороджуючі стінки та перегородки для фіксації свиноматки, дверці, зістиковані торцевими стінками годівницю для свиноматок і годівницю для поросят, остання з яких поворотна При необхідності загнати свиноматку в станок відчиняються дверці, а годівниця для поросят, повертаючись на шарнірах стає вертикально В цей час можна проводити чистку і миття ГОДІВНИЦІ Недоліки прототипу для чистки ГОДІВНИЦІ необхідно відчинити спочатку дверці, а потім виставити годівницю вертикально В цей час із станка можуть вийти як свиноматки, так і поросята Ще один недолік - конструкція кріплення дверець заважає очистці ГОДІВНИЦІ навіть при переведенні її в вертикальне положення В основу винаходу поставлена задача створення станка для підсосних свиноматок і поросят, в якому годівниця для свиноматки виконана поворотною з штирями, жорстко закріпленими на її торцевих стінках і встановлена в кронштейнах, жорстко закріплених на боковинах дверець причому кронштейни забезпечені прямокутними фігурними вирізами, тупикова частина яких розміщена під кутом 45° до горизонту і направлена у бік від станка, а штирі закріплені на відстані 1/8 довжини боковини ГОДІВНИЦІ від її кінця, що забезпечує скорочення втрат праці і якість обслуговування станка Поставлена задача вирішується тім, що станок для підсосних свиноматок і поросят, який містить огороджуючі стінки та перегородки для фіксування свиноматки, дверці, годівницю для поросят і годівницю для свиноматок, згідно винаходу, годівниця для свиноматки виконана поворотною зі штирями, жорстоко закріпленими на и торцевих стінках, і о> ю ю 55119 встановлена в кронштейнах, жорстко закріплених на боковинах дверець причому кронштейни забезпечені прямокутними фігурними вирізами, тупикова частина яких розміщена під кутом 45° до горизонту і направлена в бік від станка, а штирі закріплені на відстані 1/8 довжини торцевої стінки ГОДІВНИЦІ від її заднього кінця При такий конструкції закріпного вузла ГОДІВНИЦІ свиноматка не може перевернути годівницю, тому що и зусилля через штирі може бути направлено вперед або догори Штирі блокуються стінками і тупиковою частиною фігурного вирізу, який розміщен під кутом 45° до горизонту Закріплення штиря на ВІДСІВНІ 1/8 довжини боковини ГОДІВНИЦІ ВІД її заднього кінця дозволяє під дією гравітації ГОДІВНИЦІ опускатися Суть винаходу ілюструється кресленням, де на фіг 1 зображено загальний вигляд станка для підсосних свиноматок і поросят, на фіг 2 - фрагмент дверець з годівницею Станок для підсосних свиноматок і поросят містить огороджуючі стінки 1, перегородки 2 для фіксування свиноматки, годівницю для поросят З, вставлену на стінки 1, і годівницю для свиноматки 4 зі штирями 5 на и боковинах, встановлену в кронштейни 6 з прямокутними фігурними вирізами, тупикова частина яких розміщена під кутом 45° до горизонту і направлена в бік від станка Кронштейни 6 закріплені на дверцятах 7 Штирі 5 жорстоко закріплені на боковинах ГОДІВНИЦІ 4 на 1/8 довжини и від заднього кінця На дверцях 7 також закріпле на огорожа 8 ГОДІВНИЦІ 4 До огорожі 8 і до ГОДІВНИ ЦІ 4 жорстко закріплені петлі 9, які з'єднані за допомогою скоби 10 Дверці 7 шарнірно підвішені на передніх стояках 11 за допомогою петель 12, а огороджуючі стінки 1 закріплені до передніх стояків 11 і стояків 13 Станок для підсосних свиноматок і поросят працює таким чином Через шарнірно підвішені на петлях 12 і петлях передніх стояків 11 (на рисунку не показані) дверці 7 в станках між фіксуючими перегородками 2 заганяють свиноматку В станку відбувається опорос Корм свиноматці насипають в годівницю 4 через огорожу 8, а поросятам - в годівницю 3, підвищену на огороджуючій СТІНЦІ 1 Годівницю 4 періодично миють і чистять Це можна зробити двома способами перевертанням або зніманням Для перевертання ГОДІВНИЦІ необхідно припідняти її передній кінець і скобу 10 від'єднати від пегель 9, розміщених на ГОДІВНИЦІ 4 й огорожі 8, а потім відпустити годівницю Годівниця, повертаючись на штирях 5 у типовій частині фігурного вирізу кронштейну 6, опускається При зніманні ГОДІВНИЦІ спочатку від'єднують скобу 10 від петель 9, а потім переміщують годівницю у напрямі фігурного вирізу кронштейнів 6 Після виходу штирів 5 з фігурних вирізів кронштейнів 6 ГОДІВНИЦЯ ЗВІЛЬНЯЄТЬСЯ Огороджуючі стінки 1, підвішені на стояках 11 і 13, служать для ізолювання станка від проходу та суміжних станків Фіг.1 Фіг.2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
