Пристрій димоподавляння

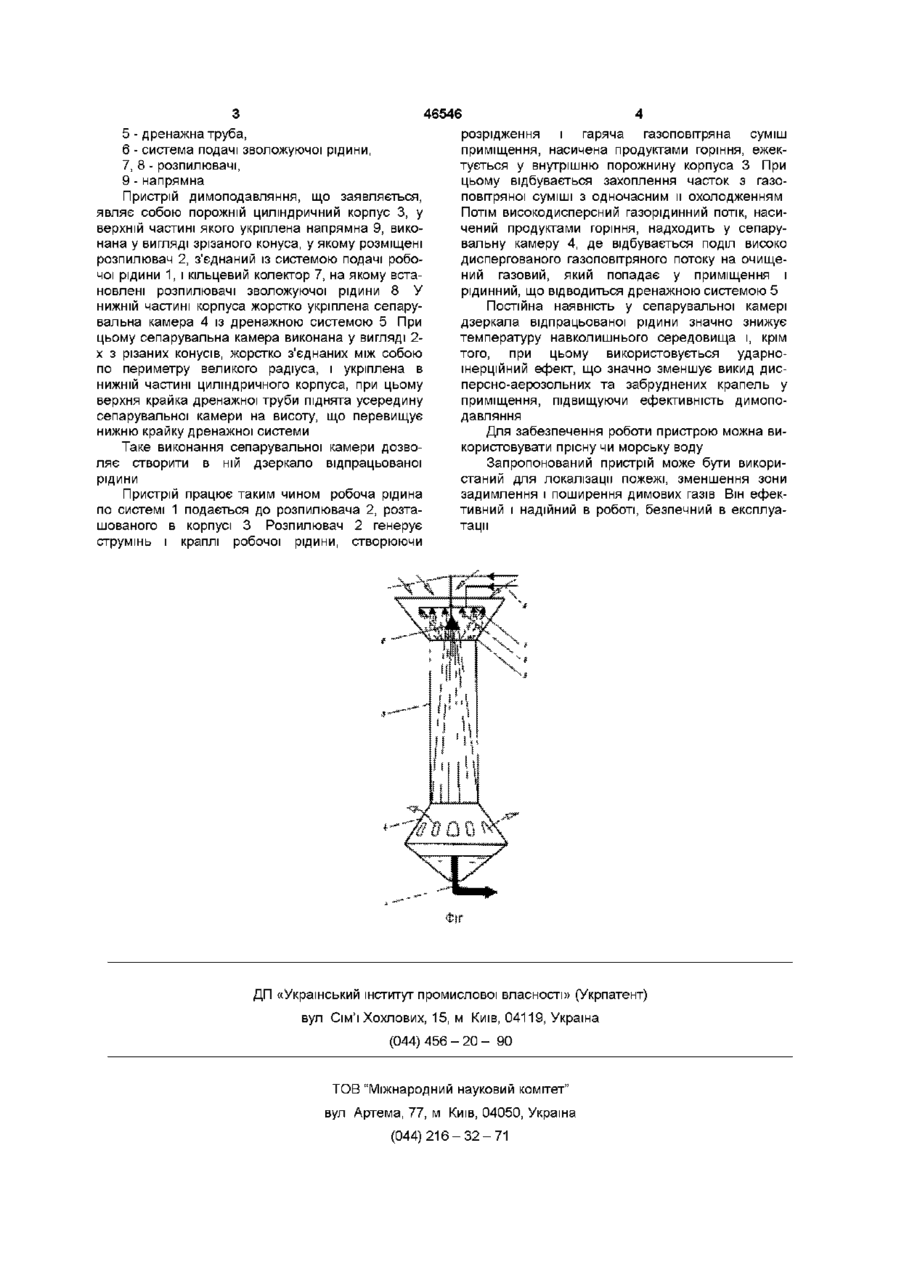

Пристрій димоподавляння, який містить циліндричний корпус, напрямний апарат, виготовлений у вигляді зрізаного конуса, у верхній частині якого встановлений колектор з форсунками і сепарувальну камеру з дренажною системою, який відрізняється тим, що сепарувальна камера виготовлена у вигляді двох зрізаних конусів, жорстко з'єднаних між собою по периметру великого радіуса, та закріплена в нижній частині циліндричного корпуса, при цьому верхня крайка дренажної труби піднята усередину сепарувальної камери на висоту, яка перевищує нижню крайку дренажної системи, створюючи тим самим усередині сепарувальної камери дзеркало відпрацьованої рідини Винахід відноситься до галузі протипожежної техніки, а саме до пристроїв, що запобігають проникненню чи поширенню диму в окремі частини будівель Він може використовуватися для локалізації пожежі, зменшення зони задимлення і поширення димових газів ВІДОМІ пристрої, де використовується вода як засіб гасіння і локалізації пожеж, у яких формується потік дрібнодиспергованого газорідинного середовища Дані пристрої являють собою ежекційний скрубер для мокрого очищення газів і їхнього охолодження Пристрій містить порожній, вертикально розташований корпус охолоджувача з дифузором, усередині якого розміщена одноструминна форсунка для розпилювання робочої рідини (див Довідник ПО ПИЛО-І- золовловленню Під ред Русанова А А М Енерговидав , 1983) До істотних недоліків даного пристрою варто віднести великий коефіцієнт проскакування аерозолів з дрібною дисперсністю, незначний коефіцієнт ежектуючої здатності пристрою і значна його енергоємність Найбільш близьким по більшості істотних ознак до винаходу, що заявляється, є пристрій очищення газоповітряного середовища ізольованого приміщення від твердої фази диму при пожежі, що містить корпус, розпилювач, сепарувальну камеру, систему подачі робочої рідини і дренажну систему При цьому очищення газоповітряного середовища від дисперсної фази диму відбувається в сепарувальній камері з наступним відводом відпрацьованої рідини через дренажну систему (див патент України № 25307, МКВ А62 В 3/00 від 98 12 25, Бюл №6) Однак, даний пристрій не достатньо ефективно очищає газоповітряне середовище і вимагає великої витрати робочої рідини В основу винаходу поставлене завдання підвищити ефективність очищення газоповітряного середовища за рахунок створення дзеркала в сепарувальній камері і використання при цьому ударно-шерційного ефекту, а також знизити температуру газоповітряного середовища Сутність винаходу полягає в тім, що в пристрої, що заявляється, сепарувальна камера виконана у вигляді двох зрізаних конусів, жорстко з'єднаних між собою по периметру великих радіусів, і укріплена в нижній частині циліндричного корпуса, при цьому верхня крайка центральної дренажної труби піднята усередину сепарувальної камери на висоту, що перевищує нижню крайку дренажної системи Така конструкція сепарувальної камери дозволяє створити в ній дзеркало відпрацьованої рідини На фіг наданий загальний вигляд димоподавлювача, де 1 - система подачі робочої рідини, 2 - розпилювач, 3 - порожній циліндричний корпус, 4 - сепарувальна камера, (О ю (О 46546 розрідження і гаряча газоповітряна суміш приміщення, насичена продуктами горіння, ежектується у внутрішню порожнину корпуса 3 При цьому відбувається захоплення часток з газоповітряної суміші з одночасним м охолодженням Потім високодисперсний газорідинний потік, насичений продуктами горіння, надходить у сепарувальну камеру 4, де відбувається поділ високо диспергованого газоповітряного потоку на очищений газовий, який попадає у приміщення і рідинний, що відводиться дренажною системою 5 Постійна наявність у сепарувальної камері дзеркала відпрацьованої рідини значно знижує температуру навколишнього середовища і, крім того, при цьому використовується ударношерційний ефект, що значно зменшує викид дисперсно-аерозольних та забруднених крапель у приміщення, підвищуючи ефективність димоподавляння Для забезпечення роботи пристрою можна використовувати прісну чи морську воду Таке виконання сепарувальної камери дозволяє створити в ній дзеркало відпрацьованої Запропонований пристрій може бути викорирідини станий для локалізації пожежі, зменшення зони задимлення і поширення димових газів Він ефекПристрій працює таким чином робоча рідина тивний і надійний в роботі, безпечний в експлуапо системі 1 подається до розпилювача 2, розтатації шованого в корпусі 3 Розпилювач 2 генерує струмінь і краплі робочої рідини, створюючи 5 - дренажна труба, 6 - система подачі зволожуючої рідини, 7, 8 - розпилювачі, 9 - напрямна Пристрій димоподавляння, що заявляється, являє собою порожній циліндричний корпус 3, у верхній частині якого укріплена напрямна 9, виконана у вигляді зрізаного конуса, у якому розміщені розпилювач 2, з'єднаний із системою подачі робочої рідини 1, і кільцевий колектор 7, на якому встановлені розпилювачі зволожуючої рідини 8 У нижній частині корпуса жорстко укріплена сепарувальна камера 4 із дренажною системою 5 При цьому сепарувальна камера виконана у вигляді 2х з різаних конусів, жорстко з'єднаних між собою по периметру великого радіуса, і укріплена в нижній частині циліндричного корпуса, при цьому верхня крайка дренажної труби піднята усередину сепарувальної камери на висоту, що перевищує нижню крайку дренажної системи ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
