Пристрій лікування кінцівок

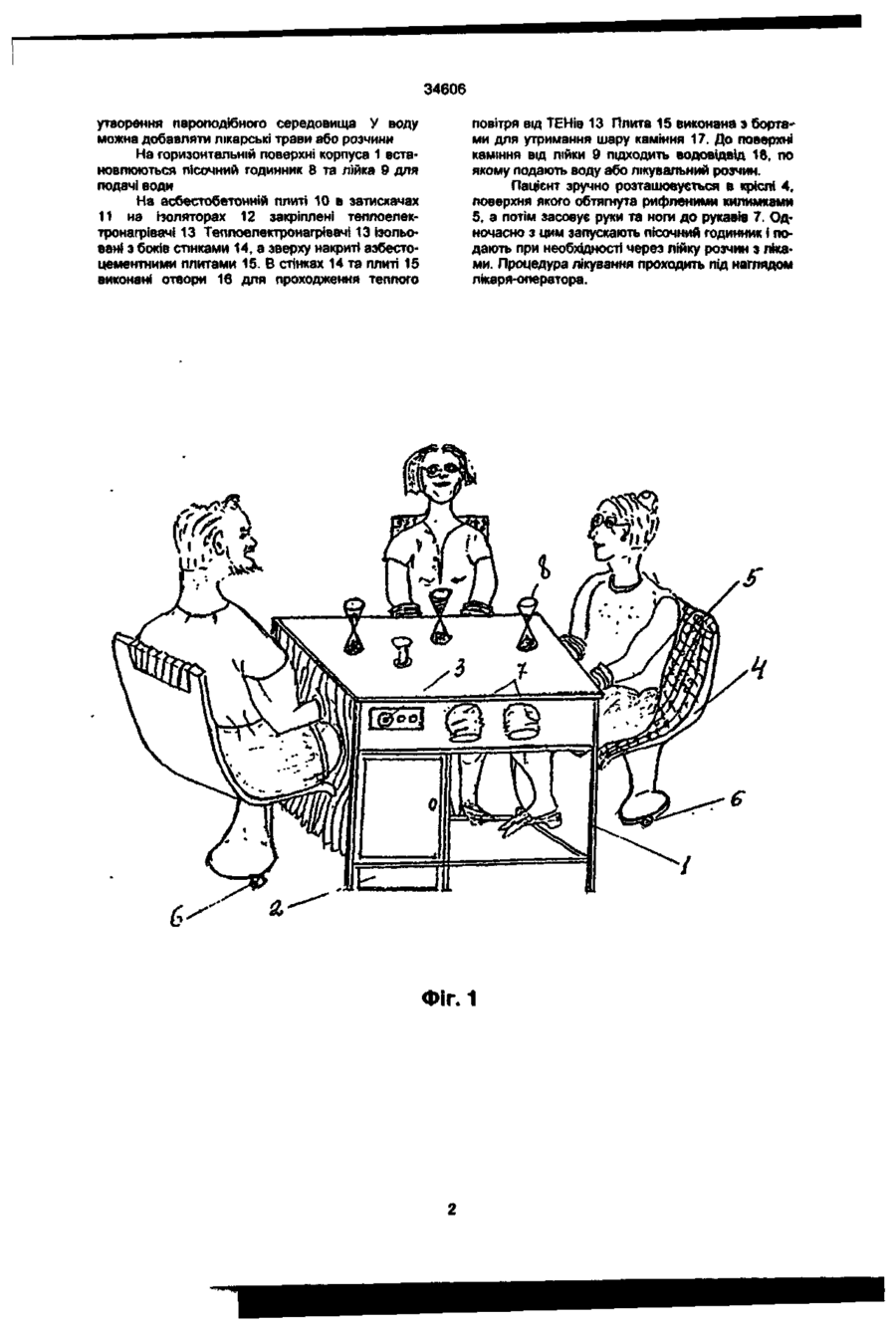

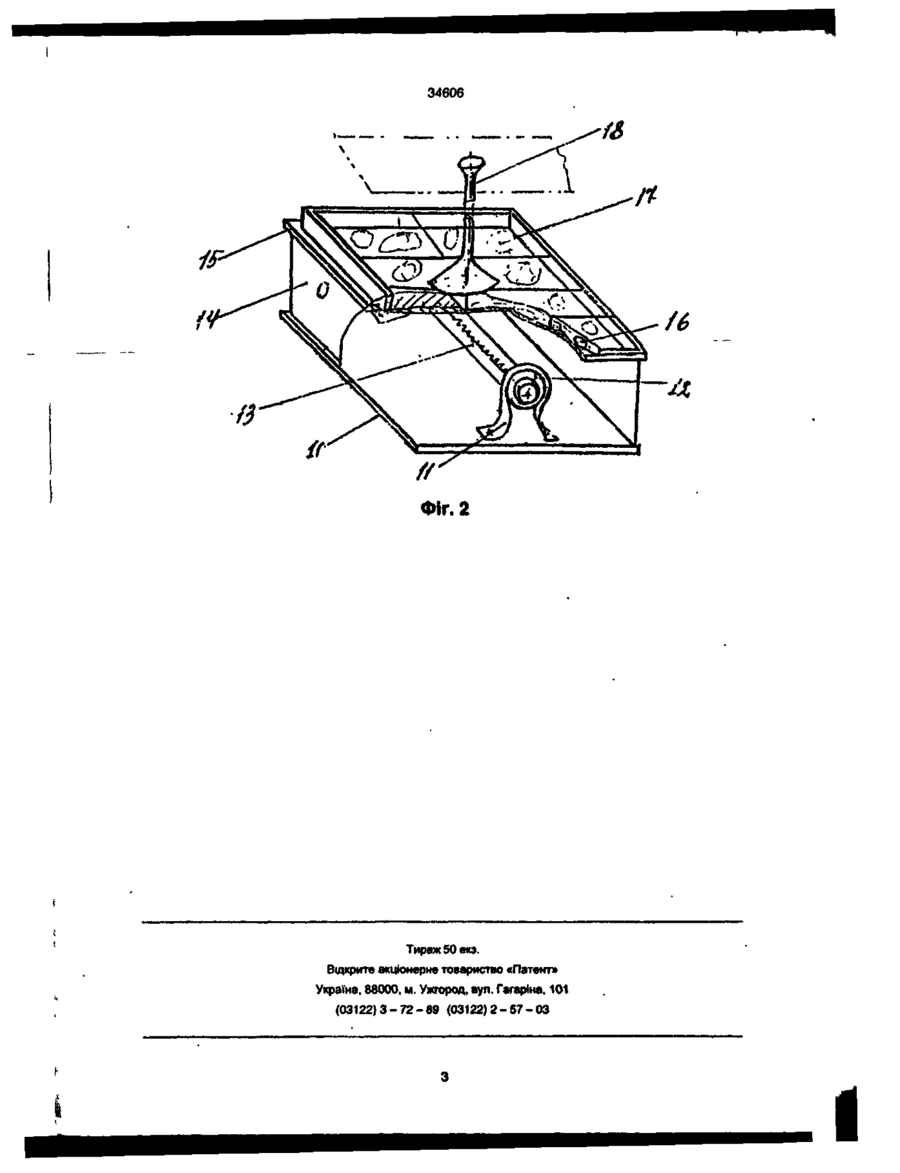

1. Пристрій лікування кінцівок, що містить в собі камеру, в якій розташовано джерело тепла, який відрізняється тим, що навколо камери встановлені пересувні крісла з акупунктурними килимками, з вмонтованими в камеру рукавами для рук та ніг пацієнтів, при цьому на верхній поверхні камери змонтовано лійку, годинник та пристрій для регулювання тепла. Винахід стосується медицини, зокрема пристроїв для фізіотерапії. Рівень техніки фізіотерапевтичних пристроїв визначається відомими технічними рішеннями, які базуються на використанні теплової дії на організм людини. Відома паромасажна камера, що містить в собі корпус з вікном в торцовій стінці, джерелом пароутворення та пристроєм для розміщення пацієнта. Така камера обладнана масажним пристроєм, який закріплений на штанзі (див. а. с. СРСР № 924947, МКВ А61НЗЗ/06, 1979 p.). Відома паромасажна камера, що містить в собі корпус з вікном в торцовій стінці, джерело пароутворення та пристрій для розміщення пацієнта в горизонтальному положенні див. патент США № 3945058, кл. 4-163, 1976 р. жанням пацієнта можна відділити, або прикрити тканиною. Подача гарячого повітря в камеру легко регулюється шибером, при необхідності, подається тепло від додаткового джерела, наприклад, від електричного нагрівача. Теплова дія на кінцівки пацієнта з одночасною акупунктурною дією на організм поліпшує кровообіг, знижує больові відчуття при багатьох захворюваннях Обезболюючий ефект можна підсилити самомасажем кінцівок. На фіг. 1 зображено пристрій для лікування кінцівок з камерою, основними вузлами та деталями; на фіг 2 показано конструкцію нагрівача. В корпусі 1, виконаного у вигляді однотумбового письмового стола із теплостійкого матеріалу, наприклад із пінобетонного утеплення облицьованого пластиком, встановлено джерело тепла 2 у вигляді теплоелектронагрівачів (ТЕНів) з підведеним до них від електромережі кабелем живлення. В корпусі 1, в зручному місці встановлено щит управління 3 з регуляторами тепла та контрольними лампочками. З чотирьох сторін корпуса 1 встановлені легкопересувні крісла 4, поверхня яких обтягнута килимками 5 з рифленою поверхністю, а до самих крісел прилаштовані коліщата 6 для легкого і зручного їх переміщення. У верхній частині з торців корпуса 1 встановлені три пари рукавів 7 для розміщення в них рук пацієнта, а нижче них розташовані такі ж рукави для ніг. Джерело тепла 2 ізольовано вогнетривким матеріалом, а вище ізоляційного шару лежить шар каміння, на який попадають краплі води для Однак пацієнтам з ослабленою серцево-судинною системою та старим людям не рекомендується загальна дія теплової енергії на весь організм, тому пропонується пристрій для лікування кінцівок рук та ніг. Такий пристрій являє собою камеру у вигляді прямокутного паралелепіпеда, до нижньої частини якої подається тепле повітря від відомого джерела тепла. В порожнину камери заведені декілька пар рукавів, в яких розміщуються кінцівки пацієнта. З чотирьох сторін теплової камери встановлені зручні крісла на колесиках або полозках, що дає можливість переміщення вздовж камери до її бортів. На верхній поверхні камери встановлено електронний або пісочний годинник. На спинках та сидіннях крісел закріплені рифлені масажні килимки, які за ба 2. Пристрій по п 1, який відрізняється тим, що зверху теплоелектронагрівача розташовано шар каміння, на який подається розчин з ліками. 34606 утворення пароподібного середовища У воду можна добавляти лікарські трави або розчини На горизонтальній поверхні корпуса 1 встановлюються пісочний годинник 8 та лійка 9 для подачі води На асбестобетонній плиті 10 в затискачах 11 на ізоляторах 12 закріплені теплоелектронагрівачі 13 Теплоелектронагрівачі 13 ізольовані з боків стінками 14, а зверху накриті азбестоцементними плитами 15. В стінках 14 та плиті 15 виконані отвори 16 для проходження теплого повітря від ТЕНів 13 Плита 15 виконана з бортами для утримання шару каміння 17. До поверхні каміння від лійки 9 підходить водовідвід 18, по якому подають воду або лікувальний розчин. Пацієнт зручно розташовується в кріслі 4, поверхня якого обтягнута рифленими килимками 5, а потім засовує руки та ноги до рукавів 7. Одночасно з цим запускають пісочний годинник І подають при необхідності через лійку розчин з ліками. Процедура лікування проходить під наглядом лікаря-оператора. іт @ Фіг. 1 34606 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, аул. Гагаріна. 101 (03122)3-72-89 (03122)2-57-03 І
