Магнітно-гравітаційний барабанний сепаратор

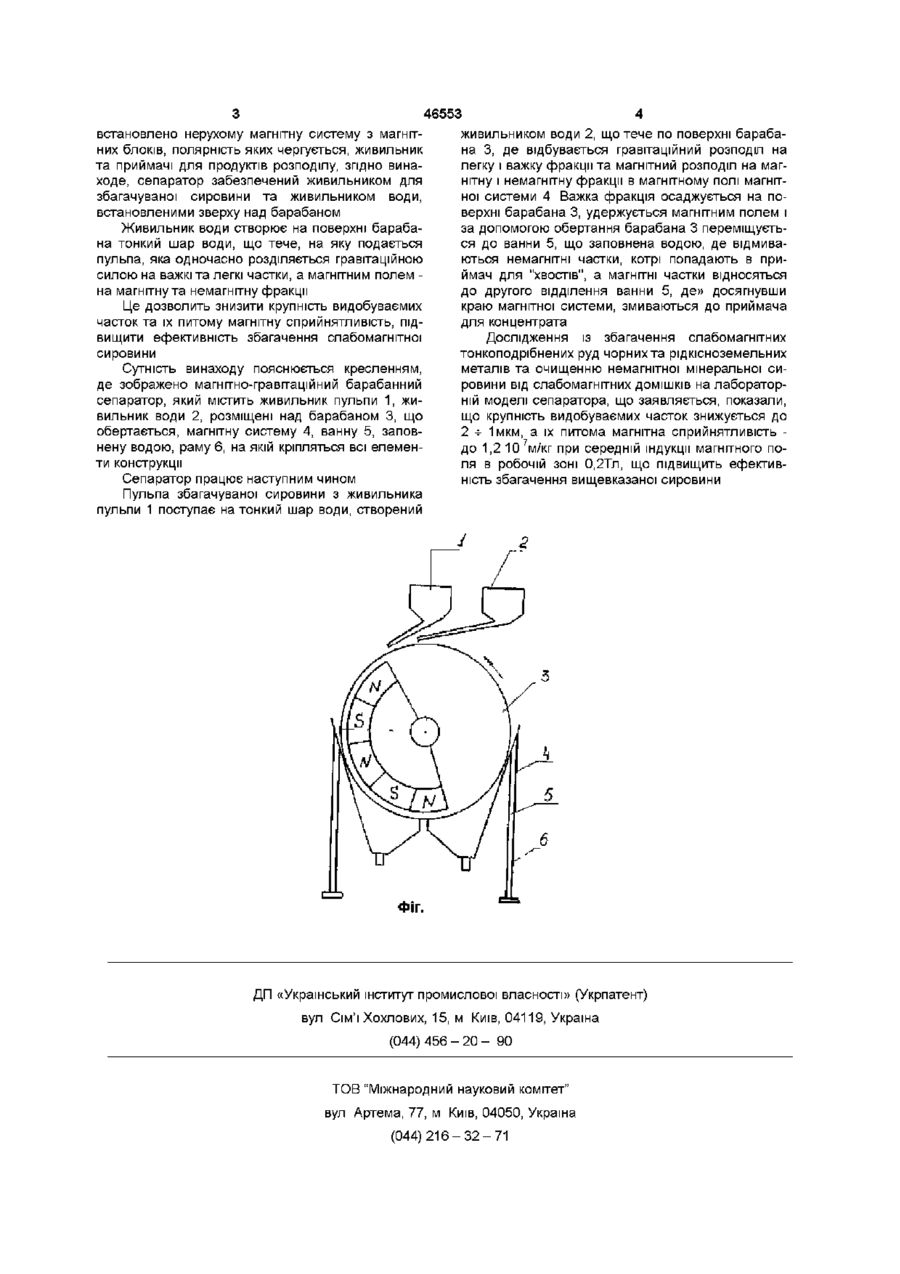

Магнітно-гравітаційний барабанний сепаратор, який містить барабан, що обертається, виконаний із немагнітного матеріалу, всередині якого встановлено нерухому магнітну систему з магнітних блоків, полярність яких чергується, живильник та приймачі для продуктів розподілу, який відрізняється тим, що він забезпечений живильником для збагачуваної сировини та живильником води, встановленими зверху над барабаном Винахід відноситься до галузі мокрого магнітного збагачення тонкоподрібнених слабомагнітних руд чорних та рідкісноземельних металів, а також, для очищення рідини та немагнітної мінеральної що обертається, зроблений з немагнітного матеріалу, всередині якого встановлено нерухому магнітну систему з магнітних блоків, полярність яких чергується, живильник та приймачі для продуктів розподілу (див В И Кармазин, В В Кармазин Магнитные методы обогащения - М , Недра, 1978, с 118) Недоліком цього сепаратора є те, що величина конкуруючих сил, напрямок дії яких не співпадає з магнитною силою, для часток, менших за Юмкм, перевищує величину видобуваючої магнітної сили вже при індукціях 0,4 - 0,6Тл, внаслідок ь чого рудні частки вищевказаних розмірів уходять у "хвости", знижуючи ефективність в и со ко градієнтних барабанних сепараторів Крім того, механічне зношення феромагнітних матриць, їх засмітнення, потребує періодичної остановки сепаратора для очищення, що зменшує експлуатаційні надійність та ефективність робот сепаратора В основу винаходу поставлено задачу удосконалення магнітно-гравітаційного барабанного сепаратора шляхом того, що він забезпечений живильником для збагачуванні сировини та живильником води, що підвищить збагачення слабомагнітних тонкоподрібнених руд за рахунок того, що в зоні збагачення забезпечується одночасний гравітаційний та магнітний розподіл, а гравітаційна і магнітна скла діють в одному напрямку Поставлена задача досягається тим, що магнітно-гравітаційний барабанний сепаратор, що містить барабан, який обертається, зроблений із немагнітного матеріалу, всередині якого сировини від слабомагнітних ДОМІШКІВ Відомо роторні високоградіентні магнітні сепаратори, що містять магнітну систему, в зазорах якої обертається кільцева матриця, зроблена з рифлених пластин, що притягує на гострі вершини магнітні частки, розділяючи, таким чином, вихідну пульпу на магнітні та немагнітні фракції (див В В Кармазин, В И Кармазин "Магнитные и электрические метода обогащения" - Н , Недра, 1988, с 204) Недоліком вищевказаних сепараторів є те, що внаслідок великої швидкості руху пульпи вздовж вертикальних пластин матриці, сили, що конкурують з магнітною силою, мають більші значення і, щоб їх перевищити, магнітна сила має бути створена індукцією в робочому зазорі більш, ніж 1,2Тл, що потребує великих енерговитрат на и створення Крім того, щоб не забивати зазори матриці, руду до сепарації піддають грохоченню, щоб видалити випадкові частки, крупніші за щілини між як пластинами, а також попередньому збагаченню для видобування з руди сильномагнітних часток, що важко змиваються і можуть також забити щілини Найбільш близьким за технічною сутністю та досягаемому ефекту збагачення, прийнятому за прототип, є барабанний високоградіентний магнітний сепаратор для збагачування тонкоподрібненої слабомагнітної сировини, який містить барабан, СО Ю Ю (О 46553 живильником води 2, що тече по поверхні барабавстановлено нерухому магнітну систему з магнітна 3, де відбувається гравітаційний розподіл на них блоків, полярність яких чергується, живильник легку і важку фракції та магнітний розподіл на магта приймачі для продуктів розподілу, згідно винанітну і немагнітну фракції в магнітному полі магнітходе, сепаратор забезпечений живильником для ної системи 4 Важка фракція осаджується на позбагачуваної сировини та живильником води, верхні барабана 3, удержується магнітним полем і встановленими зверху над барабаном за допомогою обертання барабана 3 переміщуєтьЖивильник води створює на поверхні барабася до ванни 5, що заповнена водою, де відмивана тонкий шар води, що тече, на яку подається ються немагнітні частки, котрі попадають в припульпа, яка одночасно розділяється гравітаційною ймач для "хвостів", а магнітні частки відносяться силою на важкі та легкі частки, а магнітним полем до другого відділення ванни 5, де» досягнувши на магнітну та немагнітну фракції краю магнітної системи, змиваються до приймача Це дозволить знизити крупність видобуваємих для концентрата часток та їх питому магнітну сприйнятливість, підвищити ефективність збагачення слабомагнітної Дослідження із збагачення слабомагнітних сировини тонкоподрібнених руд чорних та рідкісноземельних металів та очищенню немагнітної мінеральної сиСутність винаходу пояснюється кресленням, ровини від слабомагнітних ДОМІШКІВ на лабораторде зображено магнітно-гравітаційний барабанний ній моделі сепаратора, що заявляється, показали, сепаратор, який містить живильник пульпи 1, жищо крупність видобуваємих часток знижується до вильник води 2, розміщені над барабаном 3, що 2 -ь 1мкм, а їх питома магнітна сприйнятливість обертається, магнітну систему 4, ванну 5, заповдо 1,2 10 7м/кг при середній індукції магнітного понену водою, раму 6, на якій кріпляться всі елеменля в робочій зоні 0,2Тл, що підвищить ефективти конструкції ність збагачення вищевказаної сировини Сепаратор працює наступним чином Пульпа збагачуваної сировини з живильника пульпи 1 поступає на тонкий шар води, створений ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
