Дисковий робочий орган землерийної машини з руйнуючими елементами активної дії

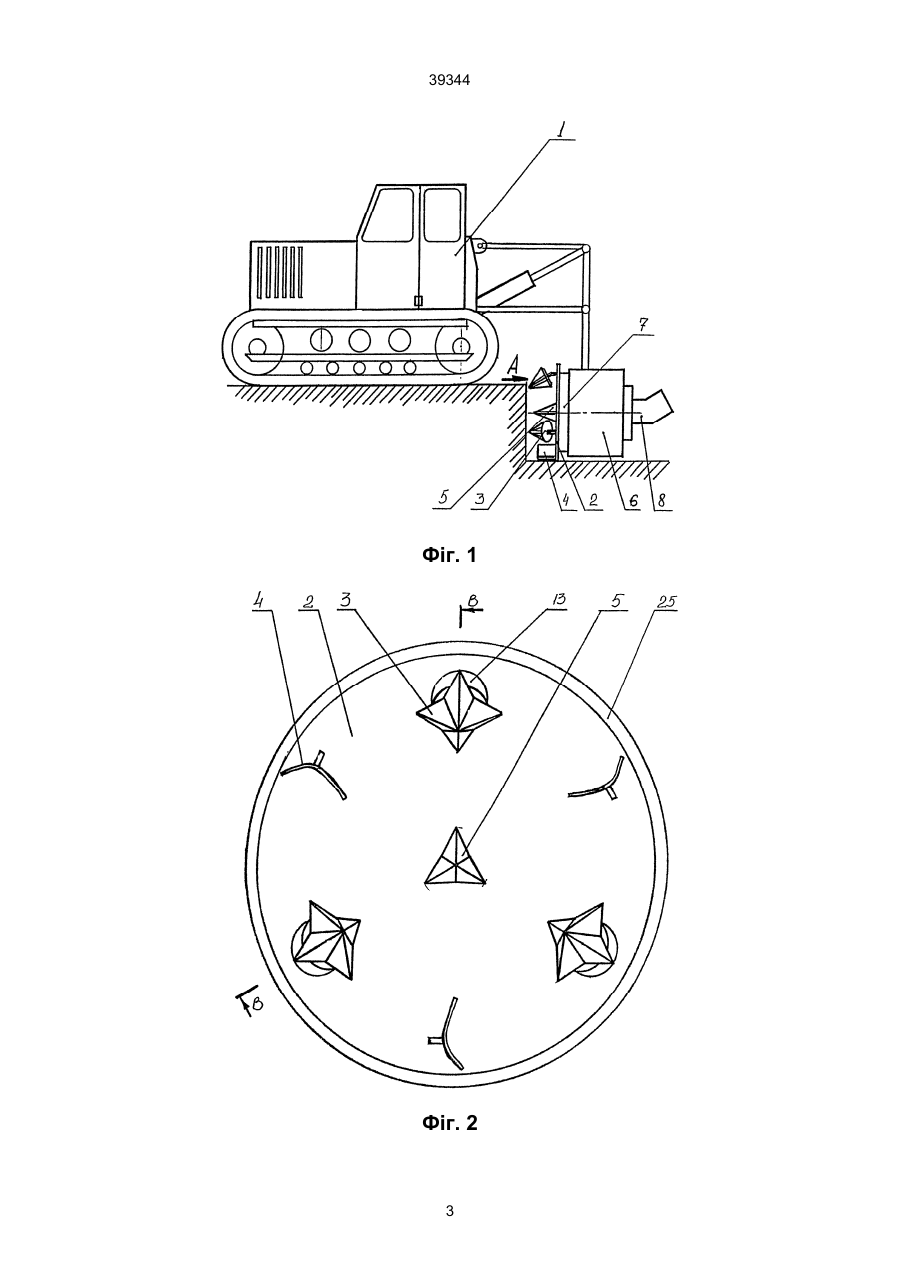

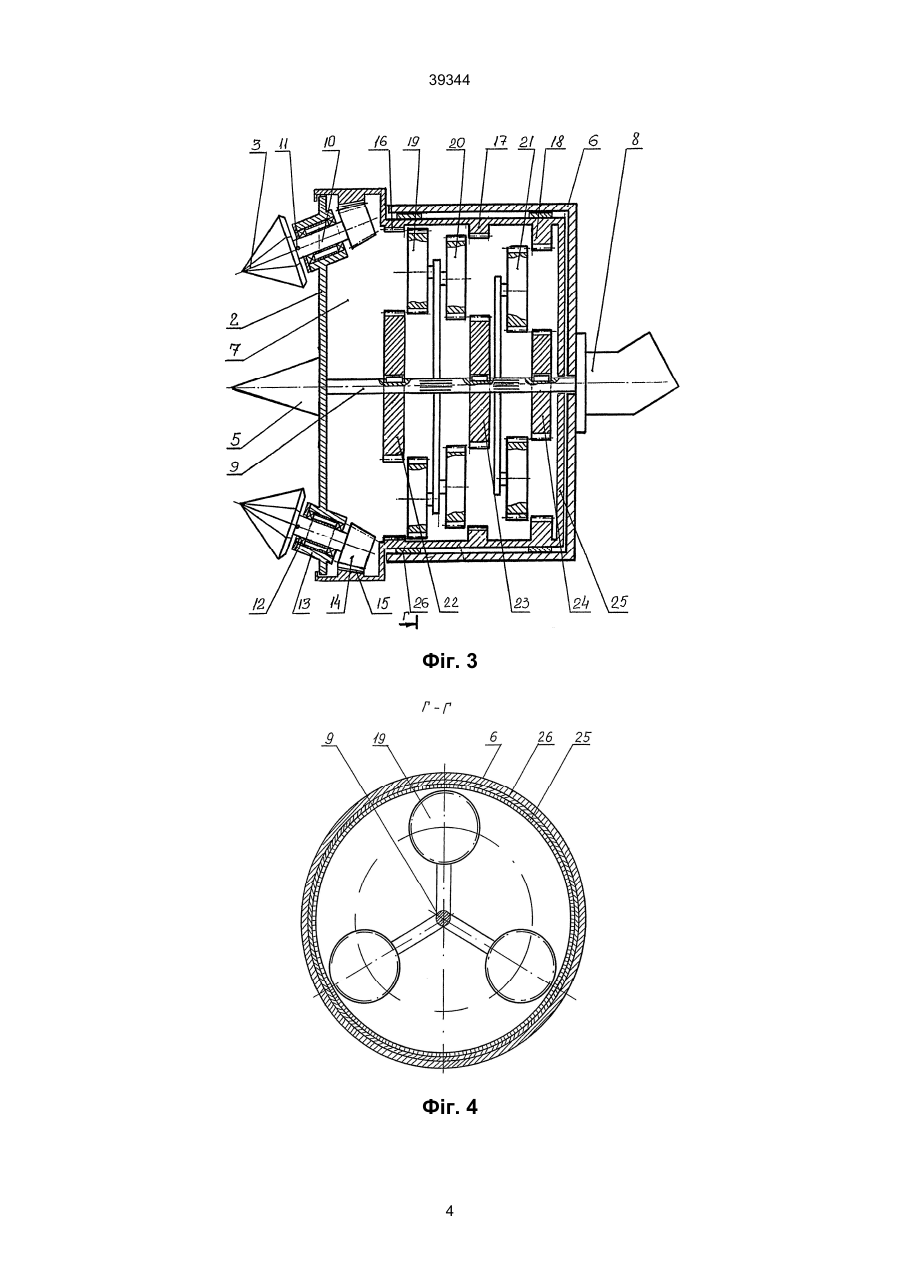

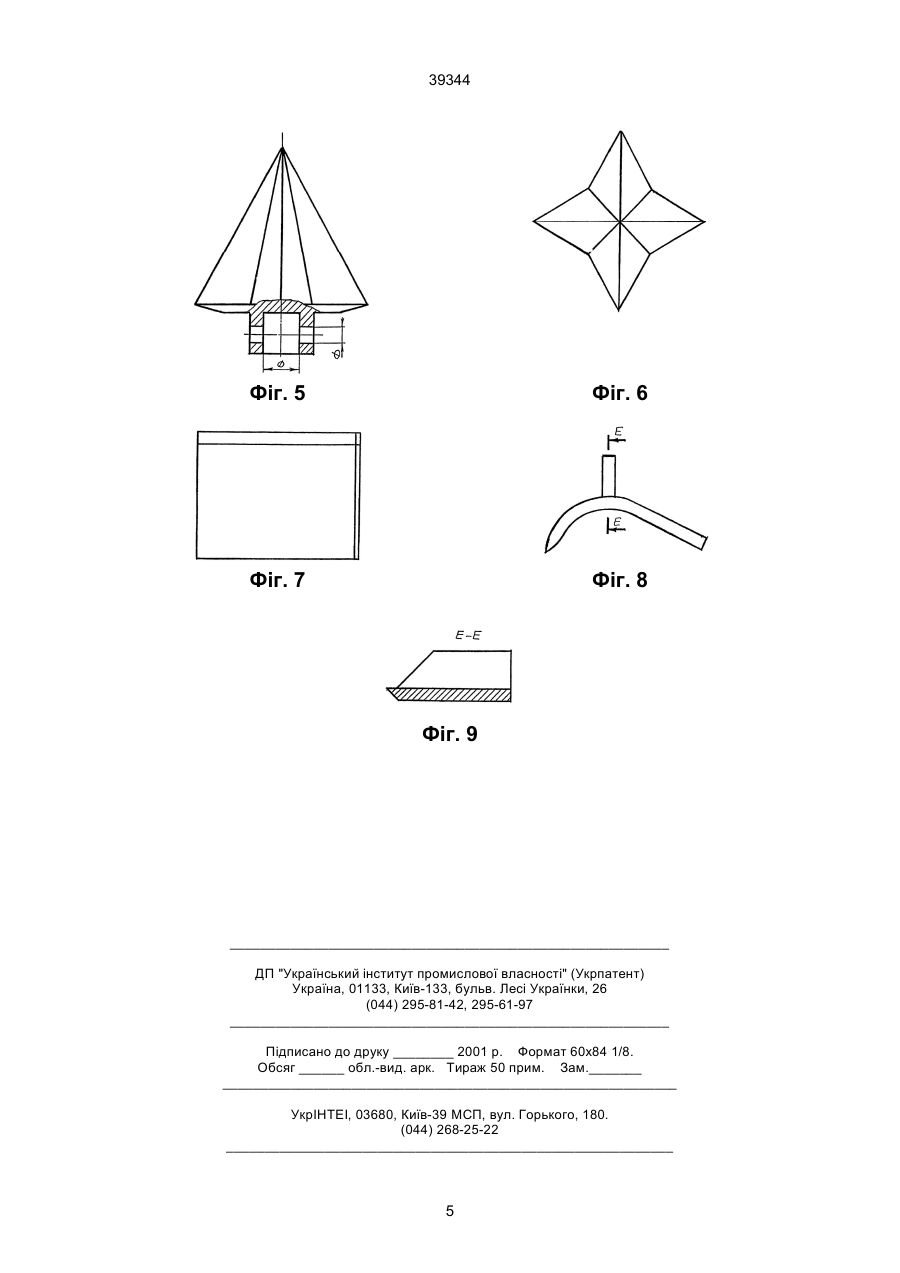

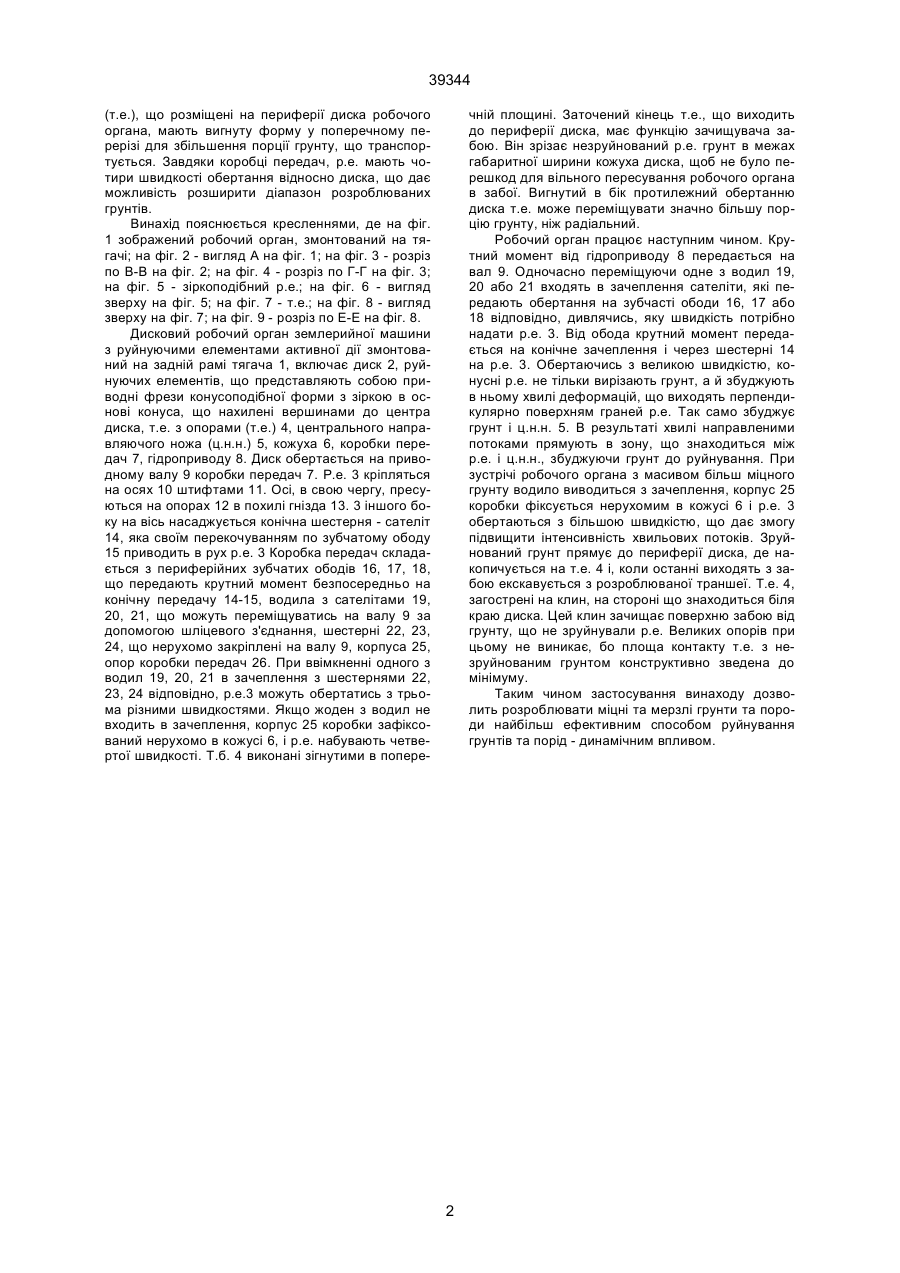

Робочий орган землерийної машини з руйнуючими елементами активної дії, який включає диск з встановленими на ньому радіально руйнуючими елементами у вигляді конусоподібних фрез з зіркою в основі конуса, центрального направляючого ножа, транспортуючих елементів, відрізняється тим, що руйнуючі елементи виконані привідними із швидкістю обертання, більшу за швидкість обертання диска. (19) (21) 2000052769 (22) 15.05.2000 (24) 15.06.2001 (33) UA (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Баладінський Вадим Леонідович, Фомін Анатолій Вікторович, Холоденко Андрій Миколайович, Касьянчук Оксана Миколаївна, Боковня Галина Іванівна (73) Київський національний університет будівництва і архітектури, Науково-дослідний інститут будівельно-дорожньої та інженерної техніки 39344 (т.е.), що розміщені на периферії диска робочого органа, мають вигнуту форму у поперечному перерізі для збільшення порції грунту, що транспортується. Завдяки коробці передач, р.е. мають чотири швидкості обертання відносно диска, що дає можливість розширити діапазон розроблюваних грунтів. Винахід пояснюється кресленнями, де на фіг. 1 зображений робочий орган, змонтований на тягачі; на фіг. 2 - вигляд А на фіг. 1; на фіг. 3 - розріз по В-В на фіг. 2; на фіг. 4 - розріз по Г-Г на фіг. 3; на фіг. 5 - зіркоподібний р.е.; на фіг. 6 - вигляд зверху на фіг. 5; на фіг. 7 - т.е.; на фіг. 8 - вигляд зверху на фіг. 7; на фіг. 9 - розріз по Е-Е на фіг. 8. Дисковий робочий орган землерийної машини з руйнуючими елементами активної дії змонтований на задній рамі тягача 1, включає диск 2, руйнуючих елементів, що представляють собою приводні фрези конусоподібної форми з зіркою в основі конуса, що нахилені вершинами до центра диска, т.е. з опорами (т.е.) 4, центрального направляючого ножа (ц.н.н.) 5, кожуха 6, коробки передач 7, гідроприводу 8. Диск обертається на приводному валу 9 коробки передач 7. Р.е. 3 кріпляться на осях 10 штифтами 11. Осі, в свою чергу, пресуються на опорах 12 в похилі гнізда 13. 3 іншого боку на вісь насаджується конічна шестерня - сателіт 14, яка своїм перекочуванням по зубчатому ободу 15 приводить в рух р.е. 3 Коробка передач складається з периферійних зубчатих ободів 16, 17, 18, що передають крутний момент безпосередньо на конічну передачу 14-15, водила з сателітами 19, 20, 21, що можуть переміщуватись на валу 9 за допомогою шліцевого з'єднання, шестерні 22, 23, 24, що нерухомо закріплені на валу 9, корпуса 25, опор коробки передач 26. При ввімкненні одного з водил 19, 20, 21 в зачеплення з шестернями 22, 23, 24 відповідно, р.е.3 можуть обертатись з трьома різними швидкостями. Якщо жоден з водил не входить в зачеплення, корпус 25 коробки зафіксований нерухомо в кожусі 6, і р.е. набувають четвертої швидкості. Т.б. 4 виконані зігнутими в попере чній площині. Заточений кінець т.е., що виходить до периферії диска, має функцію зачищувача забою. Він зрізає незруйнований р.е. грунт в межах габаритної ширини кожуха диска, щоб не було перешкод для вільного пересування робочого органа в забої. Вигнутий в бік протилежний обертанню диска т.е. може переміщувати значно більшу порцію грунту, ніж радіальний. Робочий орган працює наступним чином. Крутний момент від гідроприводу 8 передається на вал 9. Одночасно переміщуючи одне з водил 19, 20 або 21 входять в зачеплення сателіти, які передають обертання на зубчасті ободи 16, 17 або 18 відповідно, дивлячись, яку швидкість потрібно надати р.е. 3. Від обода крутний момент передається на конічне зачеплення i через шестерні 14 на р.е. 3. Обертаючись з великою швидкістю, конусні р.е. не тільки вирізають грунт, а й збуджують в ньому хвилі деформацій, що виходять перпендикулярно поверхням граней р.е. Так само збуджує грунт i ц.н.н. 5. В результаті хвилі направленими потоками прямують в зону, що знаходиться між р.е. i ц.н.н., збуджуючи грунт до руйнування. При зустрічі робочого органа з масивом більш міцного грунту водило виводиться з зачеплення, корпус 25 коробки фіксується нерухомим в кожусі 6 i р.е. 3 обертаються з більшою швидкістю, що дає змогу підвищити інтенсивність хвильових потоків. Зруйнований грунт прямує до периферії диска, де накопичується на т.е. 4 i, коли останні виходять з забою екскавується з розроблюваної траншеї. Т.е. 4, загострені на клин, на стороні що знаходиться біля краю диска. Цей клин зачищає поверхню забою від грунту, що не зруйнували р.е. Великих опорів при цьому не виникає, бо площа контакту т.е. з незруйнованим грунтом конструктивно зведена до мінімуму. Таким чином застосування винаходу дозволить розроблювати міцні та мерзлі грунти та породи найбільш ефективним способом руйнування грунтів та порід - динамічним впливом. 2 39344 Фіг. 1 Фіг. 2 3 39344 Фіг. 3 Фіг. 4 4 39344 Фіг. 5 Фіг. 6 Фіг. 7 Фіг. 8 Фіг. 9 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
