Рама з подвійним заскленням

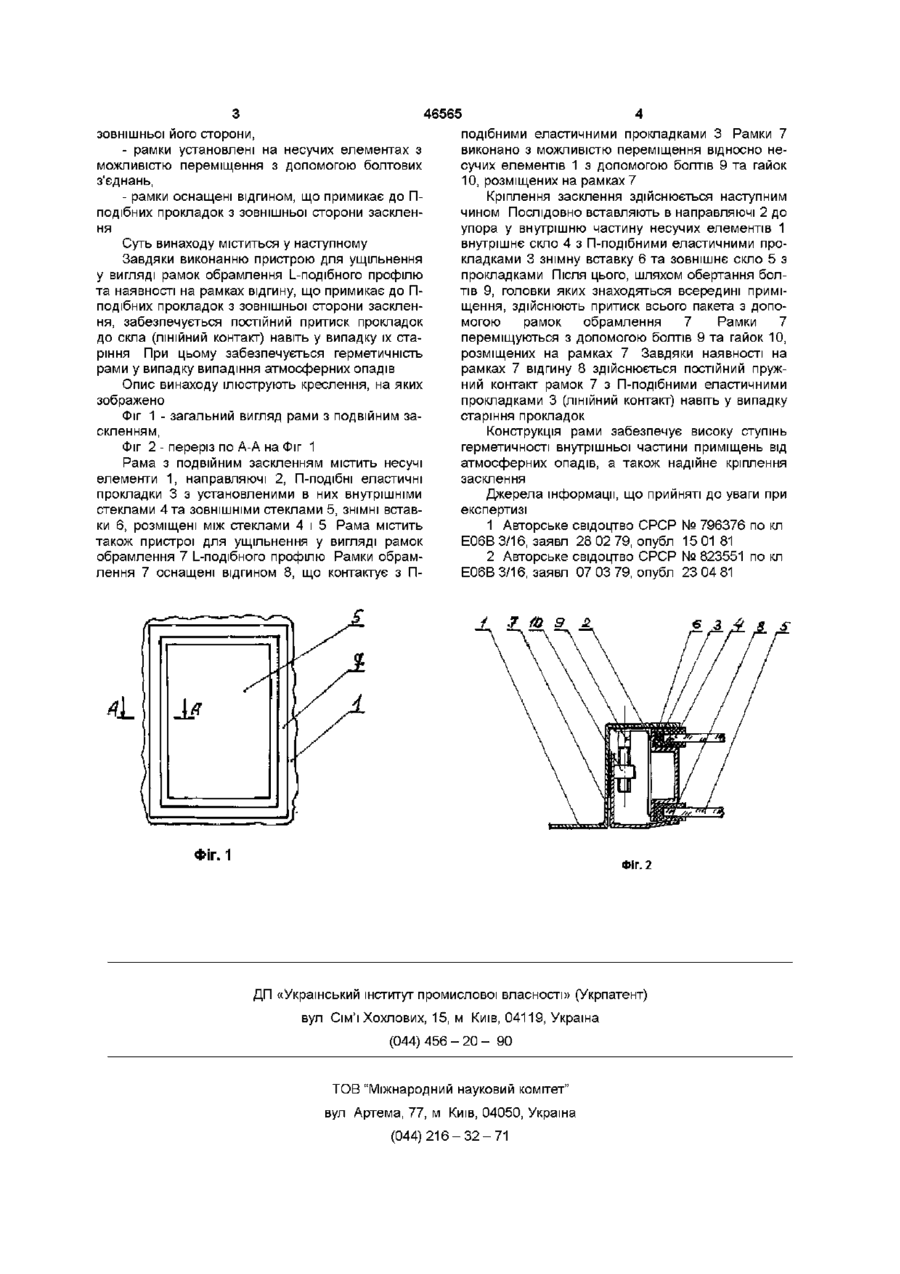

Рама з подвійним заскленням, що містить несучі елементи, П-подібні еластичні прокладки з установленими в них стеклами, ЗНІМНІ вставки, розміщені між стеклами та пристрої для ущільнення з болтовими з'єднаннями, яка відрізняється тим, що пристрої для ущільнення виконані у вигляді рамок обрамлення L -подібного профілю, розміщених по периметру засклення з зовнішнього боку, установлених на несучих елементах з можливістю переміщення за допомогою болтових з'єднань та оснащених відгином, що примикає до П-подібних прокладок з зовнішнього боку засклення Цей винахід відноситься до будівництва, а саме до конструкції рам вікон і може бути використаний в будівництві торпвельних та побутових приміщень, наприклад, газетних КІОСКІВ Відома віконна рама, яка містить несучі елементи, виконані з труб прямокутної форми у перерізі, еластичні П-подібні ущільнювачі з установленими в них стеклами та пристрій для ущільнення [1] Недоліком цього пристрою є великі витрати труб, які дорого коштують, і висока трудомісткість виготовлення каркасу рами та деталей для утримання стекол Найбільш близькою до винаходу по технічній суті та результату, що досягається, є рама з подвійним заскленням, що містить несучі елементи, П-подібні еластичні прокладки з установленими в них стеклами, ЗНІМНІ вставки, розміщені між стеклами та пристрої для ущільнення з болтовими з'єднаннями [2] Недоліком відомої конструкції рами є низькі експлуатаційні якості - незадовільна герметичність рами при випадінні атмосферних опадів, яка спостерігається особливо після старіння П-подібних еластичних прокладок Це пояснюється складністю забезпечення рівномірного притиску пакету з стеклами до деталей для утримання його з зовнішньої сторони засклення, оскільки ці деталі виготовлені з металу невеликої товщини і мають невелику жорсткість В основу винаходу покладене удосконалення рами з подвійним заскленням, в якій шляхом зміни конструкції пристрою для ущільнення, забезпечу ється високий ступінь герметичності рами і, тим самим, ІЗОЛЯЦІЯ внутрішнього приміщення від атмосферних опадів Поставлена задача вирішується тим, що у ВІДОМІЙ рамі з подвійним заскленням, яка містить несучі елементи, П-подібні еластичні прокладки з установленими в них стеклами, ЗМІННІ вставки, розміщені між стеклами, та пристрої для ущільнення з болтовими з'єднаннями, згідно з винаходом пристрої для ущільнення виконані у вигляді рамок обрамлення L-подібного профілю, розміщених по периметру засклення з зовнішньої його сторони, установлених на несучих елементах з можливістю переміщення з допомогою болтових з'єднань та оснащених відгином, що примикає до П-подібних прокладок з зовнішньої сторони засклення Суттєвими ознаками пропонованого винаходу спільними з ознаками відомої рами з подвійним заскленням, тобто такими, які не являють у загальному вигляді новини, є - рама з подвійним заскленням, - несучі елементи, - П-подібні еластичні прокладки, - стекла установлені в П-подібних прокладках, -ЗНІМНІ вставки, розміщені між стеклами, - пристрій для ущільнення з болтовими з'єднаннями До нових суттєвих ознак винаходу відносяться наступні - пристрій для ущільнення виконано у вигляді рамок обрамлення L-подібного профілю, - рамки розміщені по периметру засклення з ю (О ю (О 46565 подібними еластичними прокладками 3 Рамки 7 зовнішньої його сторони, виконано з можливістю переміщення відносно не- рамки установлені на несучих елементах з сучих елементів 1 з допомогою болтів 9 та гайок можливістю переміщення з допомогою болтових 10, розміщених на рамках 7 з'єднань, Кріплення засклення здійснюється наступним - рамки оснащені відгином, що примикає до Пчином Послідовно вставляють в направляючі 2 до подібних прокладок з зовнішньої сторони заскленупора у внутрішню частину несучих елементів 1 ня внутрішнє скло 4 з П-подібними еластичними проСуть винаходу міститься у наступному кладками 3 знімну вставку 6 та зовнішнє скло 5 з Завдяки виконанню пристрою для ущільнення прокладками Після цього, шляхом обертання болу вигляді рамок обрамлення L-подібного профілю тів 9, головки яких знаходяться всередині приміта наявності на рамках відгину, що примикає до Пщення, здійснюють притиск всього пакета з допоподібних прокладок з зовнішньої сторони заскленмогою рамок обрамлення 7 Рамки 7 ня, забезпечується постійний притиск прокладок переміщуються з допомогою болтів 9 та гайок 10, до скла (ЛІНІЙНИЙ контакт) навіть у випадку їх старозміщених на рамках 7 Завдяки наявності на ріння При цьому забезпечується герметичність рамках 7 відгину 8 здійснюється постійний пружрами у випадку випадіння атмосферних опадів ний контакт рамок 7 з П-подібними еластичними Опис винаходу ілюструють креслення, на яких прокладками 3 (ЛІНІЙНИЙ контакт) навіть у випадку зображено старіння прокладок Фіг 1 - загальний вигляд рами з подвійним заскленням, Конструкція рами забезпечує високу ступінь герметичності внутрішньої частини приміщень від Фіг 2 - переріз по А-А на Фіг 1 атмосферних опадів, а також надійне кріплення Рама з подвійним заскленням містить несучі засклення елементи 1, направляючі 2, П-подібні еластичні прокладки 3 з установленими в них внутрішніми Джерела інформації, що прийняті до уваги при стеклами 4 та ЗОВНІШНІМИ стеклами 5, ЗНІМНІ вставекспертизі ки 6, розміщені між стеклами 4 і 5 Рама містить 1 Авторське свідоцтво СРСР № 796376 по кл також пристрої для ущільнення у вигляді рамок Е06ВЗ/16, заявл 28 02 79, опубл 15 0181 обрамлення 7 L-подібного профілю Рамки обрам2 Авторське свідоцтво СРСР № 823551 по кл лення 7 оснащені відгином 8, що контактує з ПЕ06В 3/16, заявл 07 03 79, опубл 23 04 81 ФІГ. 1 ФІГ. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
