Самопересувна зерноочисна машина

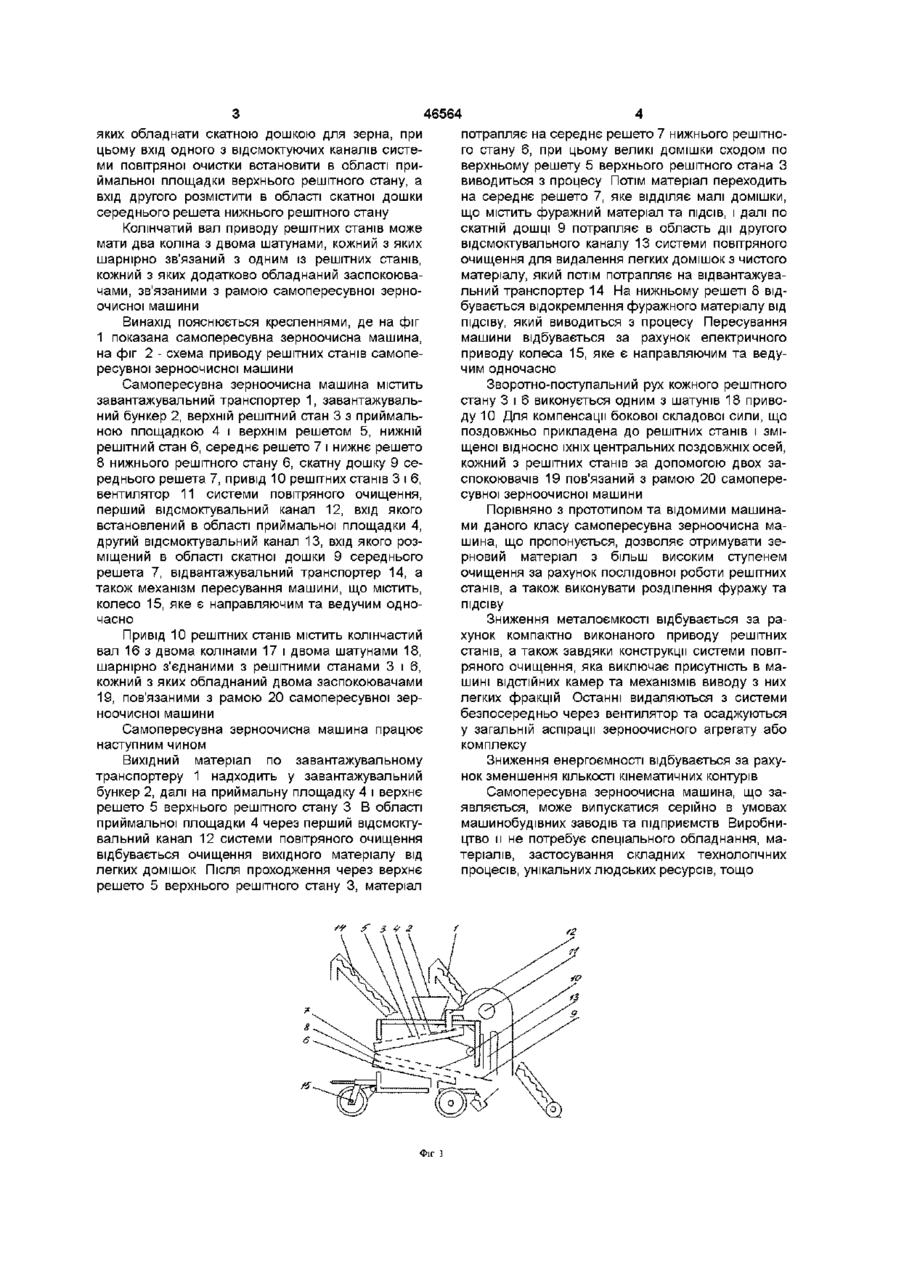

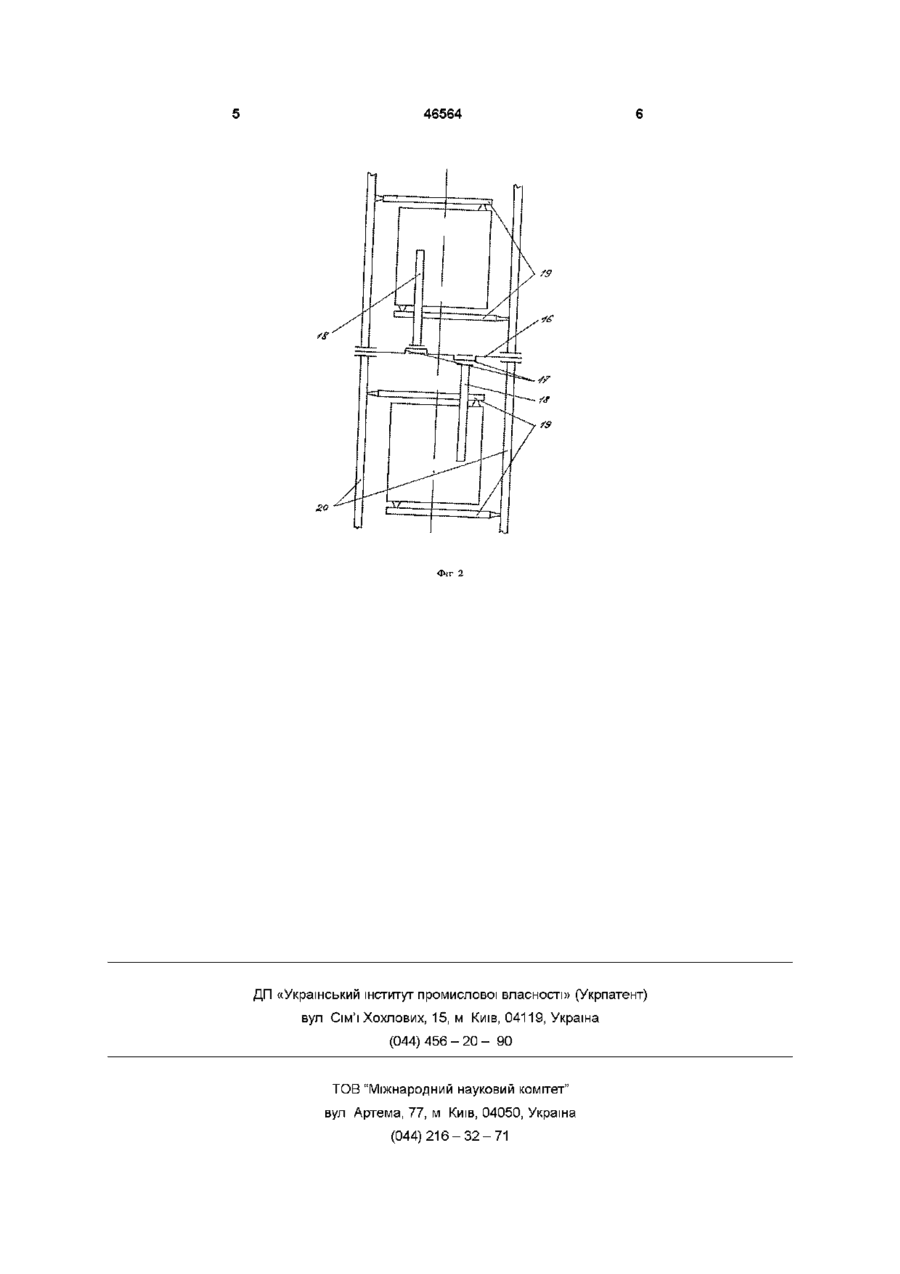

1 Самопересувна зерноочисна машина, яка містить завантажувальні транспортер і бункер, два розташовані один над одним решітні стани, встановлені з можливістю коливального руху, привід решітних станів, який включає колінчатий вал з шатунами, зв'язаними з решітними станами, двоканальну систему повітряної очистки, відвантажувальнии транспортер і механізм пересування машини, що містить, щонайменше, три колеса, яка відрізняється тим, що, принаймні, одне колесо виконано ведучим, верхній решітний стан має верхнє решето з приймальною площадкою, а нижній виконаний з середнього і нижнього ярусів решіт, середнє з яких має скатну дошку для зерна, при цьому вхід одного з відсмоктуючих каналів системи повітряної очистки встановлений в області приймальної площадки верхнього решітного стана, а вхід другого - розташований в області скатної дошки середнього решета нижнього решітного стану 2 Самопересувна зерноочисна машина за п 1, яка відрізняється тим, що колінчатий вал приводу решітних станів має два коліна з двома шатунами, кожний з яких шарнірно зв'язаний з одним із решітних станів, кожний з яких додатково обладнаний заспокоювачами, зв'язаними з рамою машини Винахід відноситься до галузі сільського господарства, зокрема, до самопересувних машин для попередньої та первинної очистки зернового вороху колосових, круп'яних, зернобобових культур, кукурудзи, сорго та соняшника від домішок Відома самопересувна зерноочисна машина ("Очиститель вороха самопередвижной ОВС-25") виробництва ПО "Воронежсельмаш" (прототип), яка включає завантажувальні транспортер і бункер, два розташовані один над одним решітні стани, встановлені з можливістю коливального руху, привід решітних станів, який включає колінчатий вал з шатунами, зв'язаними з решітними станами, двоканальну систему повітряної очистки, відвантажувальнии транспортер і механізм пересування машини, що включає, принаймні, три колеса Решітна очистка виконується на двох станах, які працюють паралельно Ця самопересувна зерноочисна машина призначена для попередньої і первинної очистки зернового вороху від домішок повітряним потоком і решетами переважно на відкритих токах Недоліком цієї самопересувної зерноочисної машини є недостатньо висока якість очистки матеріалу, а також складність механізму пересування, що включає диференціал Метою даного винаходу є створення самопересувної зерноочисної машини, конструкція механізму пересування якої та очисних механізмів забезпечили б підвищену якість очистки вихідного матеріалу, спростили процес пересування, знизили метало-та енергоємність Поставлена мета досягається тим, що в самопересувній зерноочисній машині, яка включає завантажувальні транспортер і бункер, два розташовані один над одним решітні стани, встановлені з можливістю коливального руху, привід решітних станів, який включає колінчатий вал з шатунами, зв'язаними з решітними станами, двоканальну систему повітряної очистки, відвантажувальнии транспортер і механізм пересування машини, що включає, принаймні, три колеса, автори пропонують, принаймні, одне колесо виконати ведучим, верхнє решето верхнього решітного стану обладнати приймальною площадкою, а нижній виконати з середнього і нижнього ярусів решіт, середнє з (О ю (О 46564 яких обладнати скатною дошкою для зерна, при потрапляє на середнє решето 7 нижнього решітноцьому вхід одного з відсмоктуючих каналів систего стану 6, при цьому великі домішки сходом по ми повітряної очистки встановити в області приверхньому решету 5 верхнього решітного стана З ймальної площадки верхнього решітного стану, а виводиться з процесу Потім матеріал переходить вхід другого розмістити в області скатної дошки на середнє решето 7, яке ВІДДІЛЯЄ малі домішки, середнього решета нижнього решітного стану що містить фуражний матеріал та ПІДСІВ, І далі по скатній дошці 9 потрапляє в область дії другого Колінчатий вал приводу решітних станів може відсмоктувального каналу 13 системи повітряного мати два коліна з двома шатунами, кожний з яких очищення для видалення легких домішок з чистого шарнірно зв'язаний з одним із решітних станів, матеріалу, який потім потрапляє на відвантажувакожний з яких додатково обладнаний заспокоювальний транспортер 14 На нижньому решеті 8 відчами, зв'язаними з рамою самопересувної зернобувається відокремлення фуражного матеріалу від очисної машини підсіву, який виводиться з процесу Пересування Винахід пояснюється кресленнями, де на фіг машини відбувається за рахунок електричного 1 показана самопересувна зерноочисна машина, приводу колеса 15, яке є направляючим та ведуна фіг 2 - схема приводу решітних станів самопечим одночасно ресувної зерноочисної машини Самопересувна зерноочисна машина містить Зворотно-поступальний рух кожного решітного завантажувальний транспортер 1, завантажувальстану 3 і 6 виконується одним з шатунів 18 привоний бункер 2, верхній решітний стан 3 з приймальду 10 Для компенсації бокової складової сили, що ною площадкою 4 і верхнім решетом 5, нижній поздовжньо прикладена до решітних станів і змірешітний стан 6, середнє решето 7 і нижнє решето щеної відносно їхніх центральних поздовжніх осей, 8 нижнього решітного стану 6, скатну дошку 9 секожний з решітних станів за допомогою двох зареднього решета 7, привід 10 решітних станів 3 і 6, спокоювачів 19 пов'язаний з рамою 20 самоперевентилятор 11 системи повітряного очищення, сувної зерноочисної машини перший відсмоктувальний канал 12, вхід якого Порівняно з прототипом та відомими машинавстановлений в області приймальної площадки 4, ми даного класу самопересувна зерноочисна мадругий відсмоктувальний канал 13, вхід якого розшина, що пропонується, дозволяє отримувати земіщений в області скатної дошки 9 середнього рновий матеріал з більш високим ступенем решета 7, відвантажувальний транспортер 14, а очищення за рахунок послідовної роботи решітних також механізм пересування машини, що містить, станів, а також виконувати розділення фуражу та колесо 15, яке є направляючим та ведучим однопідсіву часно Зниження металоємкості відбувається за рахунок компактно виконаного приводу решітних Привід 10 решітних станів містить колінчастий станів, а також завдяки конструкції системи повітвал 16 з двома колінами 17 і двома шатунами 18, ряного очищення, яка виключає присутність в машарнірно з'єднаними з решітними станами 3 і 6, шині ВІДСТІЙНИХ камер та механізмів виводу з них кожний з яких обладнаний двома заспокоювачами легких фракцій Останні видаляються з системи 19, пов'язаними з рамою 20 самопересувної зербезпосередньо через вентилятор та осаджуються ноочисної машини у загальній аспірації зерноочисного агрегату або Самопересувна зерноочисна машина працює комплексу наступним чином Вихідний матеріал по завантажувальному Зниження енергоємності відбувається за рахутранспортеру 1 надходить у завантажувальний нок зменшення КІЛЬКОСТІ кінематичних контурів бункер 2, далі на приймальну площадку 4 і верхнє Самопересувна зерноочисна машина, що зарешето 5 верхнього решітного стану З В області являється, може випускатися серійно в умовах приймальної площадки 4 через перший відсмоктумашинобудівних заводів та підприємств Виробнивальний канал 12 системи повітряного очищення цтво и не потребує спеціального обладнання, мавідбувається очищення вихідного матеріалу від теріалів, застосування складних технологічних легких домішок Після проходження через верхнє процесів, унікальних людських ресурсів, тощо решето 5 верхнього решітного стану 3, матеріал 46564 fS Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
