Свердло для стоматології

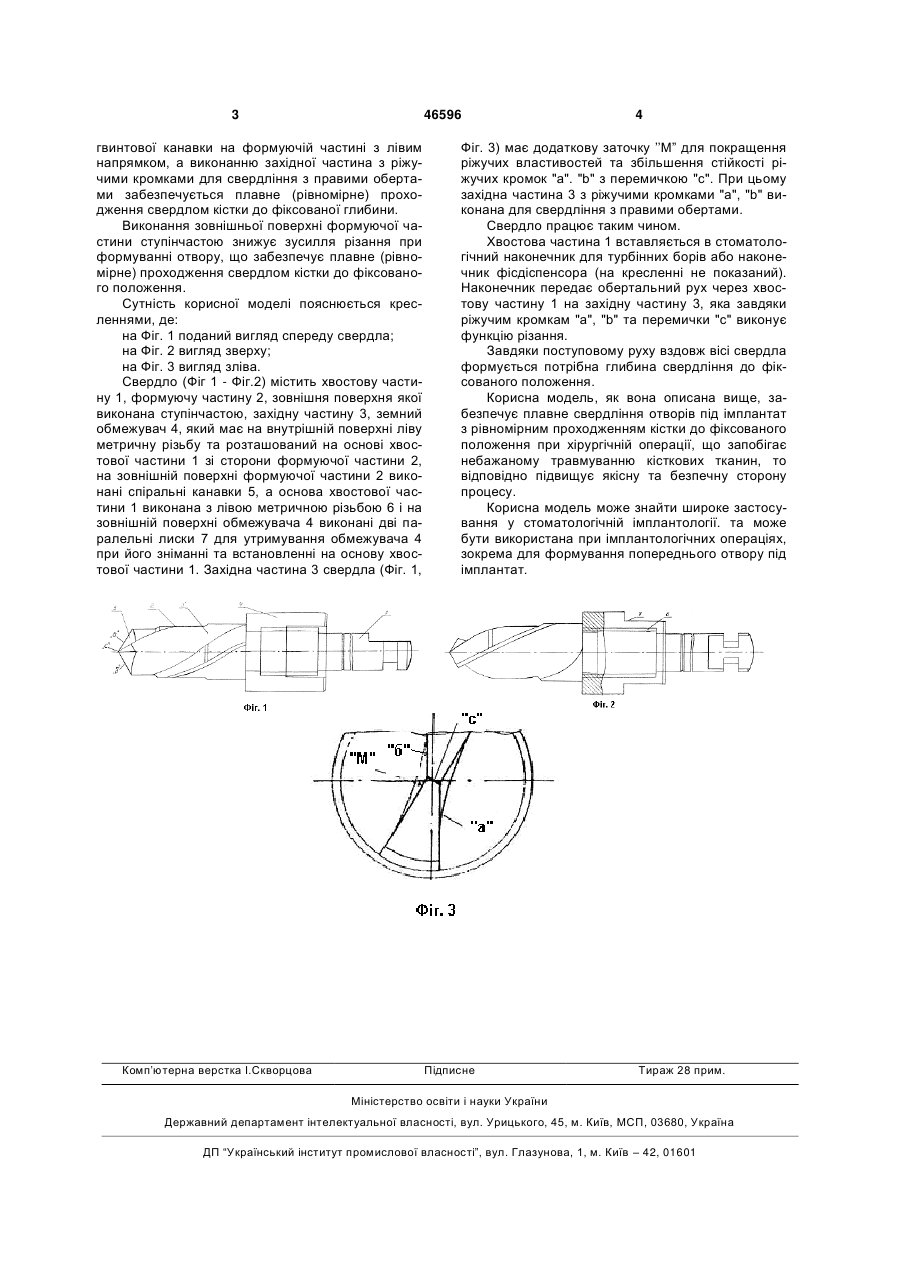

Свердло для стоматології, яке містить хвостову частину, формуючу частину, на зовнішній поверхні якої розміщені спіральні канавки для виводу зрізаної тканини, та західну частину з ріжучими 3 46596 гвинтової канавки на формуючій частині з лівим напрямком, а виконанню західної частина з ріжучими кромками для свердління з правими обертами забезпечується плавне (рівномірне) проходження свердлом кістки до фіксованої глибини. Виконання зовнішньої поверхні формуючої частини ступінчастою знижує зусилля різання при формуванні отвору, що забезпечує плавне (рівномірне) проходження свердлом кістки до фіксованого положення. Сутність корисної моделі пояснюється кресленнями, де: на Фіг. 1 поданий вигляд спереду свердла; на Фіг. 2 вигляд зверху; на Фіг. 3 вигляд зліва. Свердло (Фіг 1 - Фіг.2) містить хвостову частину 1, формуючу частину 2, зовнішня поверхня якої виконана ступінчастою, західну частину 3, земний обмежувач 4, який має на внутрішній поверхні ліву метричну різьбу та розташований на основі хвостової частини 1 зі сторони формуючої частини 2, на зовнішній поверхні формуючої частини 2 виконані спіральні канавки 5, а основа хвостової частини 1 виконана з лівою метричною різьбою 6 і на зовнішній поверхні обмежувача 4 виконані дві паралельні лиски 7 для утримування обмежувача 4 при його зніманні та встановленні на основу хвостової частини 1. Західна частина 3 свердла (Фіг. 1, Комп’ютерна верстка І.Скворцова 4 Фіг. 3) має додаткову заточку ’’М” для покращення ріжучих властивостей та збільшення стійкості ріжучих кромок "а". "b" з перемичкою "с". При цьому західна частина 3 з ріжучими кромками "а", "b" виконана для свердління з правими обертами. Свердло працює таким чином. Хвостова частина 1 вставляється в стоматологічний наконечник для турбінних борів або наконечник фісдіспенсора (на кресленні не показаний). Наконечник передає обертальний рух через хвостову частину 1 на західну частину 3, яка завдяки ріжучим кромкам "а", "b" та перемички "с" виконує функцію різання. Завдяки поступовому руху вздовж вісі свердла формується потрібна глибина свердління до фіксованого положення. Корисна модель, як вона описана вище, забезпечує плавне свердління отворів під імплантат з рівномірним проходженням кістки до фіксованого положення при хірургічній операції, що запобігає небажаному травмуванню кісткових тканин, то відповідно підвищує якісну та безпечну сторону процесу. Корисна модель може знайти широке застосування у стоматологічній імплантології. та може бути використана при імплантологічних операціях, зокрема для формування попереднього отвору під імплантат. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
