Кривошипно-шатунний механізм двигуна внутрішнього згоряння
Номер патенту: 46602
Опубліковано: 25.12.2009
Автори: Топчій Сергій Іванович, Топчій Ірина Сергіївна, Філіппов Анатолій Захарович
Формула / Реферат
Кривошипно-шатунний механізм двигуна внутрішнього згоряння, який складається з колінчастого вала, корінні шийки якого опираються на підшипникові вузли блок-картера двигуна, а до шатунних шийок приєднані шатуни з поршнями, хід яких дорівнює подвоєному радіусу кривошипа і які рухаються в циліндрах, який відрізняється тим, що корінні шийки колінчастого вала обертаються у виконаних з ексцентриситетом підшипникових вузлах шестерень, що обертаються на своїх осях, жорстко закріплених в блок-картері двигуна, причому зубчасті шестерні з підшипниковими вузлами з'єднані синхронізуючим валом з шестернями на кінцях, що входять в зачеплення з шестернями корінних шийок колінчастого вала, а синхронізуючий вал може обертатися відносно своєї осі під дією електродвигуна з редуктором, ведена шестірня якого встановлена на синхронізуючому валу, а ведуча на валу електродвигуна.
Текст

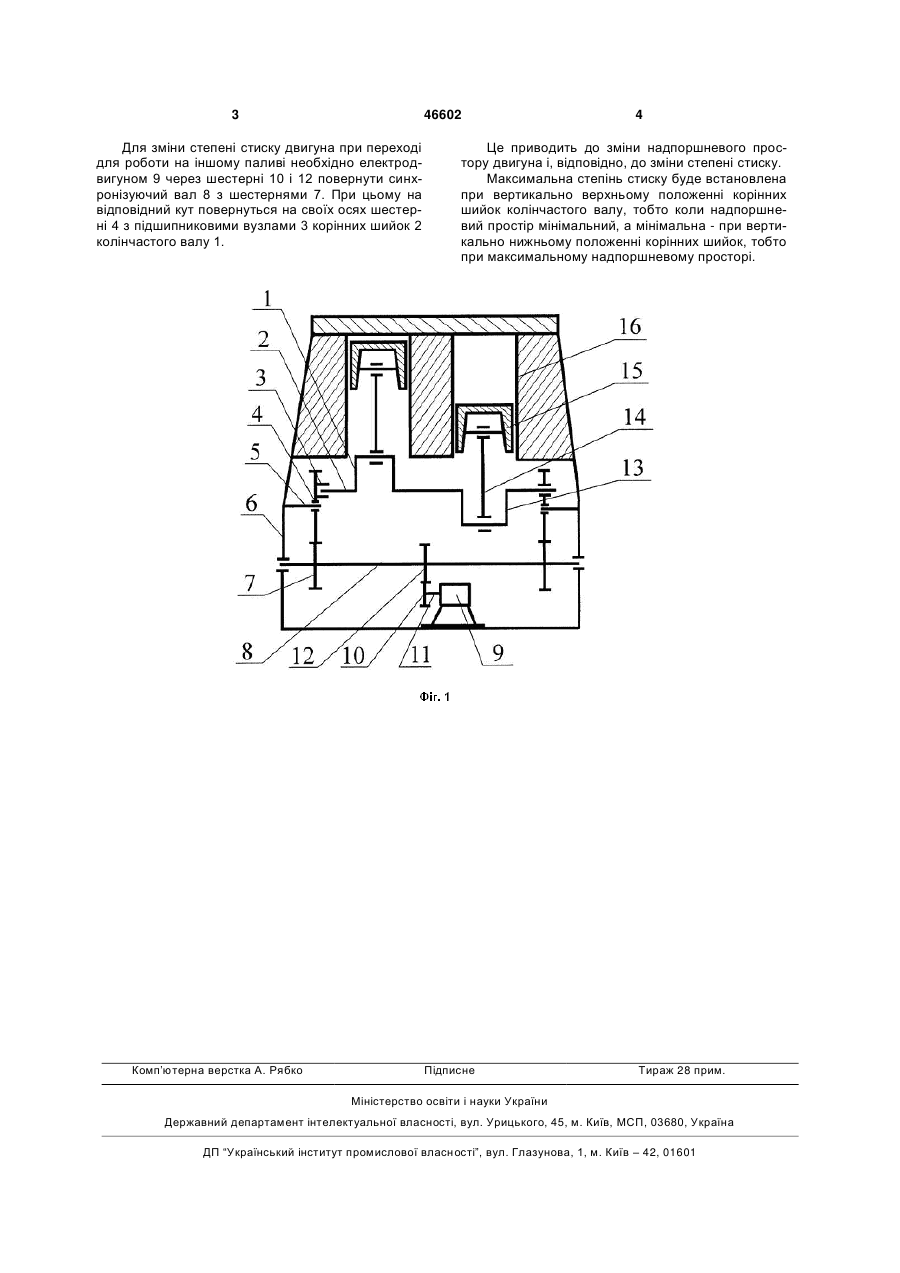

Кривошипно-шатунний механізм двигуна внутрішнього згоряння, який складається з колінчастого вала, корінні шийки якого опираються на підшипникові вузли блок-картера двигуна, а до шатунних шийок приєднані шатуни з поршнями, хід яких дорівнює подвоєному радіусу кривошипа і 3 46602 Для зміни степені стиску двигуна при переході для роботи на іншому паливі необхідно електродвигуном 9 через шестерні 10 і 12 повернути синхронізуючий вал 8 з шестернями 7. При цьому на відповідний кут повернуться на своїх осях шестерні 4 з підшипниковими вузлами 3 корінних шийок 2 колінчастого валу 1. Комп’ютерна верстка А. Рябко 4 Це приводить до зміни надпоршневого простору двигуна і, відповідно, до зміни степені стиску. Максимальна степінь стиску буде встановлена при вертикально верхньому положенні корінних шийок колінчастого валу, тобто коли надпоршневий простір мінімальний, а мінімальна - при вертикально нижньому положенні корінних шийок, тобто при максимальному надпоршневому просторі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCrank mechanism of combustion engine
Автори англійськоюFilippov Anatolii Zakharovych, Topchii Serhii Ivanovych, Topchii Iryna Serhiivna
Назва патенту російськоюКривошипно-шатунный механизм двигателя внутреннего сгорания
Автори російськоюФилиппов Анатолий Захарович, Топчий Сергей Иванович, Топчий Ирина Сергеевна
МПК / Мітки
МПК: F01L 9/00
Мітки: механізм, кривошипно-шатунний, згоряння, двигуна, внутрішнього
Код посилання
