Газорозподільний механізм двигуна внутрішнього згоряння
Номер патенту: 46601
Опубліковано: 25.12.2009
Автори: Атаманенко Микола Євгенович, Бешун Олексій Анатолійович, Топчій Сергій Іванович, Філіппов Анатолій Захарович
Формула / Реферат
Газорозподільний механізм двигуна внутрішнього згоряння (ДВЗ), клапани якого відкриваються за допомогою кулачків розподільного вала, що приводиться в дію від кривошипно-шатунного механізму (КШМ) двигуна через шестеренну, ланцюгову або пасову передачі з передатним числом 1:2, який відрізняється тим, що розподільний вал виконаний у вигляді ексцентрикового вала з приводом від електродвигуна, частота обертання якого удвічі менша від частоти обертання колінчастого вала при усталеному режимі роботи двигуна і який може змінювати частоту обертання в момент переходу на інший робочий режим, а до ексцентричних шийок якого за допомогою шарнірних тяг приєднані золотники, які відкривають і закривають впускні (випускні) вікна двигуна.
Текст

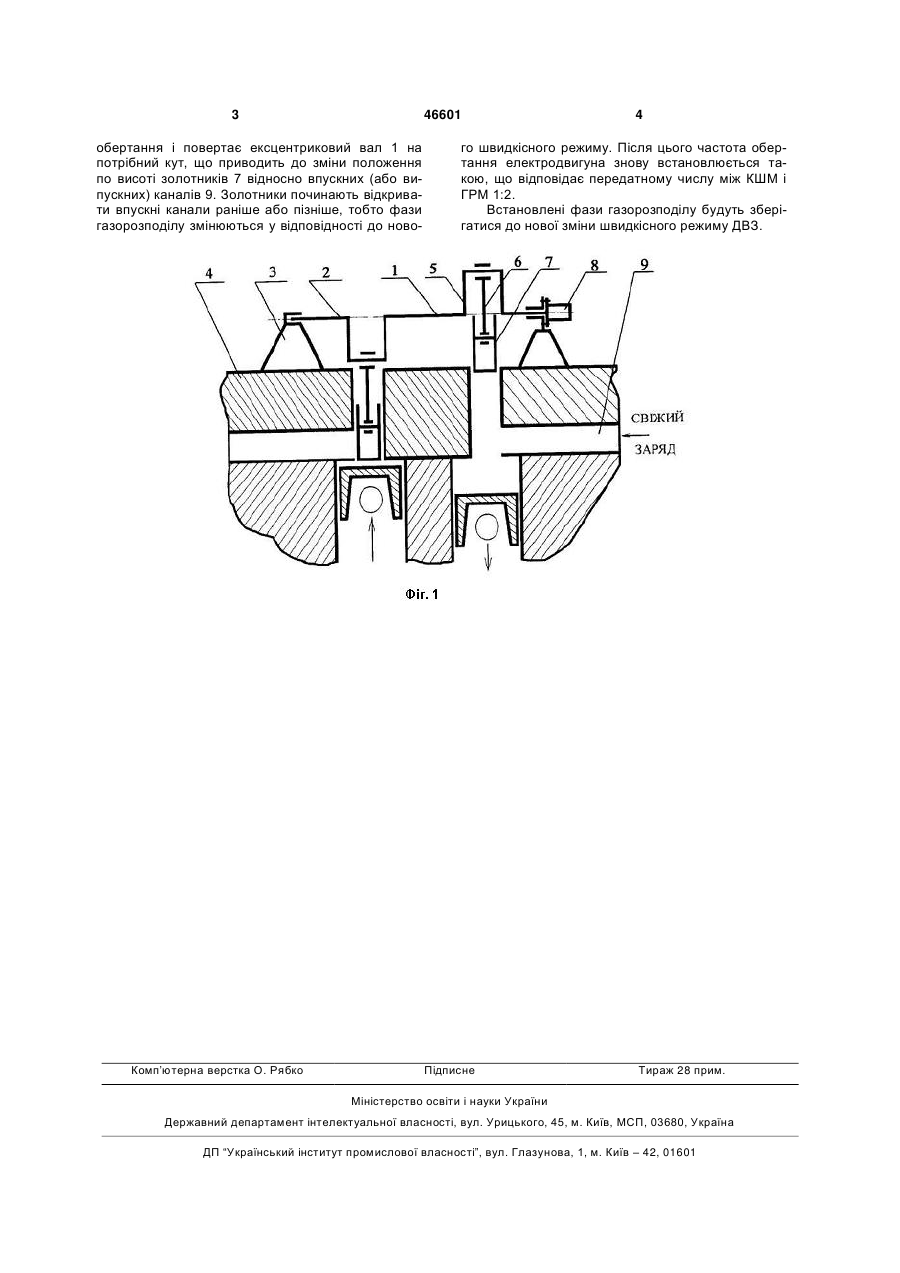

Газорозподільний механізм двигуна внутрішнього згоряння (ДВЗ), клапани якого відкриваються за допомогою кулачків розподільного вала, що приводиться в дію від кривошипно-шатунного ме 3 46601 обертання і повертає ексцентриковий вал 1 на потрібний кут, що приводить до зміни положення по висоті золотників 7 відносно впускних (або випускних) каналів 9. Золотники починають відкривати впускні канали раніше або пізніше, тобто фази газорозподілу змінюються у відповідності до ново Комп’ютерна верстка О. Рябко 4 го швидкісного режиму. Після цього частота обертання електродвигуна знову встановлюється такою, що відповідає передатному числу між КШМ і ГРМ 1:2. Встановлені фази газорозподілу будуть зберігатися до нової зміни швидкісного режиму ДВЗ. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas distribution mechanism of combustion engine
Автори англійськоюFilippov Anatolii Zakharovych, Topchii Serhii Ivanovych, Beshun Oleksii Anatoliiovych, Atamanenko Mykola Yevhenovych
Назва патенту російськоюГазораспределительный механизм двигателя внутреннего сгорания
Автори російськоюФилиппов Анатолий Захарович, Топчий Сергей Иванович, Бешун Алексей Анатольевич, Атаманенко Николай Евгеньевич
МПК / Мітки
МПК: F01L 9/00
Мітки: газорозподільний, механізм, згоряння, двигуна, внутрішнього
