Установка для подрібнювання артилерійських порохів

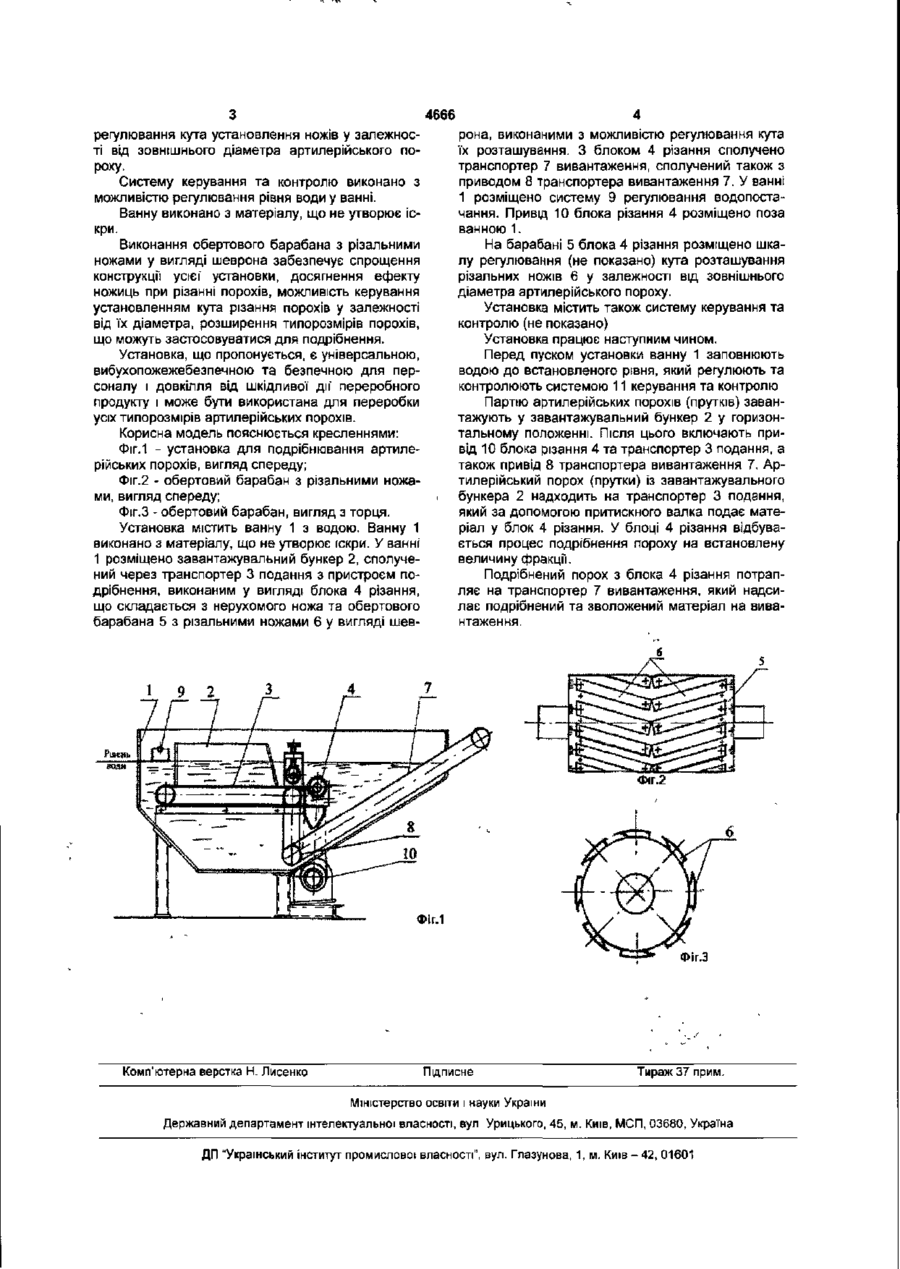

1. Установка для подрібнювання артилерійських порохів, що включає пристрій подрібнення, розміщений у ванні з водою, систему керування та контролю, яка відрізняється тим, що містить завантажувальний бункер, сполучений через транспортер подання з пристроєм подрібнення, виконаним у вигляді блока різання, що складається з нерухомого ножа та обертового барабана з різальними ножами у вигляді шеврона, виконаними з можливістю регулювання кута їх розташування, транспортер вивантаження, сполучений з блоком різання та приводом транспортера вивантаження, систему регулювання водопостачання, які усі розміщені у ванні з водою, та привід блока різання, розміщений поза ванною. 2. Установка за п.1, яка відрізняється тим, що містить на барабані блока різання шкалу регулювання кута установлення ножів у залежності від зовнішнього діаметра артилерійського пороху. 3. Установка за п.1, яка відрізняється тим, що система керування та контролю виконана з можливістю регулювання рівня води у ванні. 4. Установка за п.1, яка відрізняється тим, що ванна виконана з матеріалу, що не утворює іскри. Корисна модель належить до галузі утилізації артилерійських боєприпасів, що непридатні для подальшого використання та зберігання на арсеналах і базах Міністерства оборони України, і може бути використана для утилізації артилерійських порохів різних типорозмірів. Відомо спосіб утилізації боєприпасів, які споряджені вибуховими речовинами типу гексоген або суміші гексогену з іншими вибуховими речовинами, наприклад, з тротилом. Для даного способу використовують установку, що містить бронекабіни. бронекабіну, в якій знаходиться стрічковопильний верстат, розміщений у спеціальній ванні під водою, бронекабіну, де розміщено установку випресування, верстат для відокремлення мідного пояску, бронекабіну з пресовою установкою для попереднього подрібнення вибухової речовини на фракції 3-5см, бронекабіну з установкою подрібнення на фракції 0,05-15мм та установкою просіювання, систему керування та контролю [деклараційний патент України №39063, F42B33/06, 2001]. Здійснення утилізації вибухової речовини на двох установках подрібнення, коли подрібнення на крупніші фракції здійснюють на пресовій установці, а самі установки знаходяться у бронекабінах, є досить складно технологічно і недоцільно як техні чно, так і економічно застосувати для подрібнення артилерійських порохів. В основу корисної моделі поставлено задачу створити установку для подрібнювання артилерійських порохів для всіх типорозмірів артилерійських порохів, з великою продуктивністю подрібнення, вибухопожежебезпечну, безпечну для персоналу та довкілля від шкідливої дії переробного продукту. Поставлену задачу вирішують тим, що установка для подрібнювання артилерійських порохів, що включає пристрій подрібнення, розміщений у ванні з водою, систему керування та контролю, згідно з корисною моделлю, містить завантажувальний бункер, сполучений через транспортер подання з пристроєм подрібнення, виконаним у вигляді блока різання, що складається з нерухомого ножа та обертового барабана з різальними ножами у вигляді шеврона, виконаними з можливістю регулювання кута їх розташування, транспортер вивантаження, сполучений з блоком різання та приводом транспортера вивантаження, систему регулювання водопостачання, які усі розміщені у ванні з водою, та привід блока різання, розміщений поза ванною На барабані блока різання розміщено шкалу CD 4666 регулювання кута установлення ножів у залежності від зовнішнього діаметра артилерійського пороху. Систему керування та контролю виконано з можливістю регулювання рівня води у ванні. Ванну виконано з матеріалу, що не утворює іскри. Виконання обертового барабана з різальними ножами у вигляді шеврона забезпечує спрощення конструкції усієї' установки, досягнення ефекту ножиць при різанні порохів, можливість керування установленням кута різання порохів у залежності від їх діаметра, розширення типорозмірів порохів, що можуть застосовуватися для подрібнення. Установка, що пропонується, є універсальною, вибухопожежебезпечною та безпечною для персоналу і довкілля від шкідливої діі переробного продукту і може бути використана для переробки усіх типорозмірів артилерійських порохів. Корисна модель пояснюється кресленнями: Фіг.1 - установка для подрібнювання артилерійських порохів, вигляд спереду; Фіг.2 - обертовий барабан з різальними ножами, вигляд спереду; Фіг.З - обертовий барабан, вигляд з торця. Установка містить ванну 1 з водою. Ванну 1 виконано з матеріалу, що не утворює іскри. У ванні 1 розміщено завантажувальний бункер 2, сполучений через транспортер 3 подання з пристроєм подрібнення, виконаним у вигляді блока 4 різання, що складається з нерухомого ножа та обертового барабана 5 з різальними ножами 6 у вигляді шев рона, виконаними з можливістю регулювання кута їх розташування. З блоком 4 різання сполучено транспортер 7 вивантаження, сполучений також з приводом 8 транспортера вивантаження 7. У ванні 1 розміщено систему 9 регулювання водопостачання. Привід 10 блока різання 4 розміщено поза ванною 1. На барабані 5 блока 4 різання розміщено шкалу регулювання (не показано) кута розташування різальних ножів 6 у залежності від зовнішнього діаметра артилерійського пороху. Установка містить також систему керування та контролю (не показано) Установка працює наступним чином. Перед пуском установки ванну 1 заповнюють водою до встановленого рівня, який регулюють та контролюють системою 11 керування та контролю Партію артилерійських порохів (прутків) завантажують у завантажувальний бункер 2 у горизонтальному положенні. Після ЦЬОГО включають привід 10 блока різання 4 та транспортер 3 подання, а також привід 8 транспортера вивантаження 7. Артилерійський порох (прутки) із завантажувального бункера 2 надходить на транспортер 3 подання, який за допомогою притискного валка подає матеріал у блок 4 різання. У блоці 4 різання відбувається процес подрібнення пороху на встановлену величину фракції. Подрібнений порох з блока 4 різання потрапляє на транспортер 7 вивантаження, який надсилає подрібнений та зволожений матеріал на вивантаження. Фіг.2 Фіг.1 Фіг.З Комп'ютерна верстка Н. Лисенко Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
