Вібровідцентровий змішувач

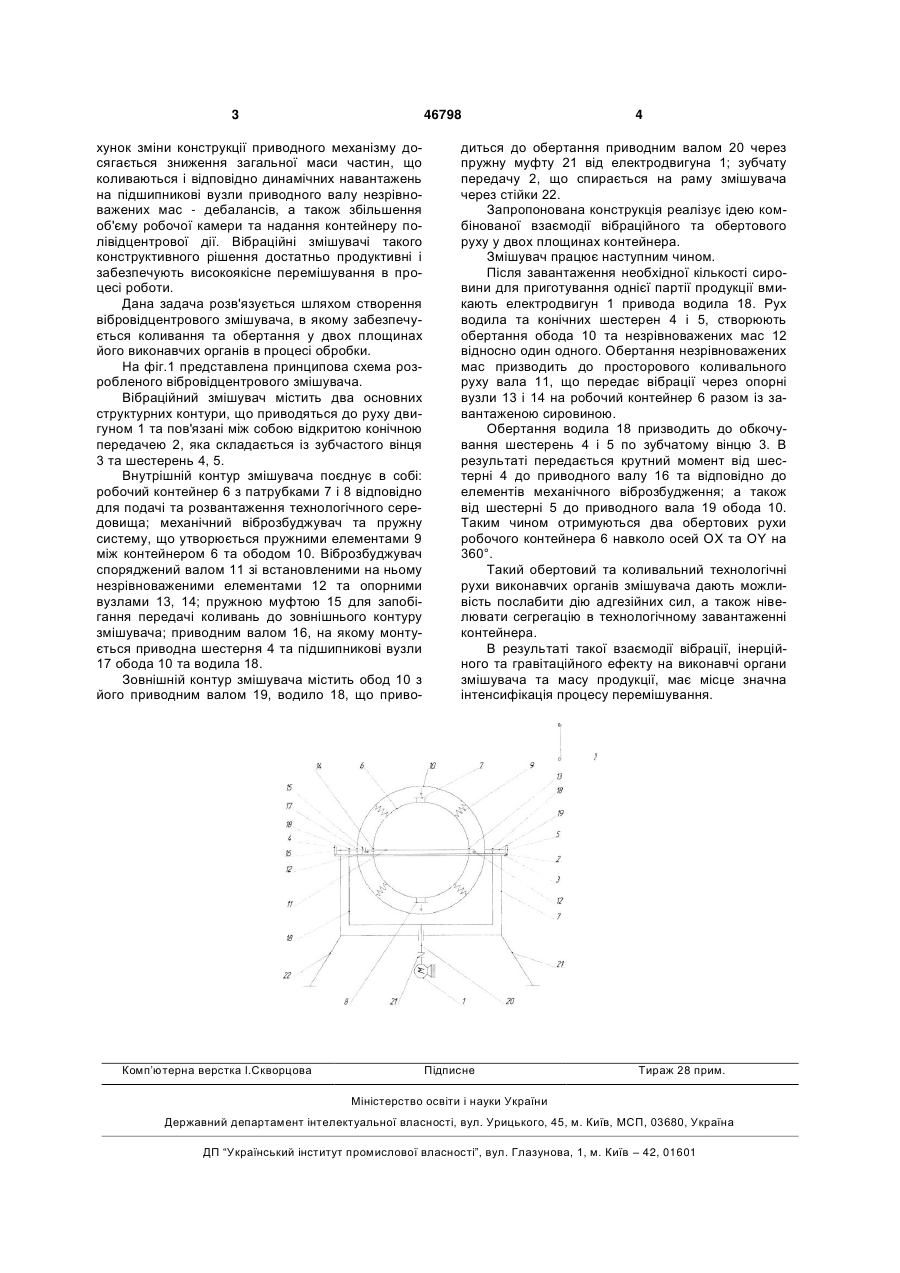

Вібровідцентровий змішувач, що містить підпружинений робочий контейнер з електромеханічним приводом обертового руху, дебалансний вібропривод плоских коливань, який відрізняється наявністю обода та водила, що через відкриту конічну передачу надають сфероподібному робочому контейнеру два обертових рухи у взаємно перпендикулярних площинах. (19) (21) u200906332 (22) 18.06.2009 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) ПАЛАМАРЧУК ІГОР ПАВЛОВИЧ, ЯНОВИЧ ВІТАЛІЙ ПЕТРОВИЧ, ПОЛЄВОДА ЮРІЙ АЛІКОВИЧ (73) ВІННИЦЬКИЙ ДЕРЖАВНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 46798 хунок зміни конструкції приводного механізму досягається зниження загальної маси частин, що коливаються і відповідно динамічних навантажень на підшипникові вузли приводного валу незрівноважених мас - дебалансів, а також збільшення об'єму робочої камери та надання контейнеру полівідцентрової дії. Вібраційні змішувачі такого конструктивного рішення достатньо продуктивні і забезпечують високоякісне перемішування в процесі роботи. Дана задача розв'язується шляхом створення вібровідцентрового змішувача, в якому забезпечується коливання та обертання у двох площинах його виконавчих органів в процесі обробки. На фіг.1 представлена принципова схема розробленого вібровідцентрового змішувача. Вібраційний змішувач містить два основних структурних контури, що приводяться до руху двигуном 1 та пов'язані між собою відкритою конічною передачею 2, яка складається із зубчастого вінця 3 та шестерень 4, 5. Внутрішній контур змішувача поєднує в собі: робочий контейнер 6 з патрубками 7 і 8 відповідно для подачі та розвантаження технологічного середовища; механічний віброзбуджувач та пружну систему, що утворюється пружними елементами 9 між контейнером 6 та ободом 10. Віброзбуджувач споряджений валом 11 зі встановленими на ньому незрівноваженими елементами 12 та опорними вузлами 13, 14; пружною муфтою 15 для запобігання передачі коливань до зовнішнього контуру змішувача; приводним валом 16, на якому монтується приводна шестерня 4 та підшипникові вузли 17 обода 10 та водила 18. Зовнішній контур змішувача містить обод 10 з його приводним валом 19, водило 18, що приво Комп’ютерна верстка І.Скворцова 4 диться до обертання приводним валом 20 через пружну муфту 21 від електродвигуна 1; зубчату передачу 2, що спирається на раму змішувача через стійки 22. Запропонована конструкція реалізує ідею комбінованої взаємодії вібраційного та обертового руху у двох площинах контейнера. Змішувач працює наступним чином. Після завантаження необхідної кількості сировини для приготування однієї партії продукції вмикають електродвигун 1 привода водила 18. Рух водила та конічних шестерен 4 і 5, створюють обертання обода 10 та незрівноважених мас 12 відносно один одного. Обертання незрівноважених мас призводить до просторового коливального руху вала 11, що передає вібрації через опорні вузли 13 і 14 на робочий контейнер 6 разом із завантаженою сировиною. Обертання водила 18 призводить до обкочування шестерень 4 і 5 по зубчатому вінцю 3. В результаті передається крутний момент від шестерні 4 до приводного валу 16 та відповідно до елементів механічного віброзбудження; а також від шестерні 5 до приводного вала 19 обода 10. Таким чином отримуються два обертових рухи робочого контейнера 6 навколо осей ОХ та OY на 360°. Такий обертовий та коливальний технологічні рухи виконавчих органів змішувача дають можливість послабити дію адгезійних сил, а також нівелювати сегрегацію в технологічному завантаженні контейнера. В результаті такої взаємодії вібрації, інерційного та гравітаційного ефекту на виконавчі органи змішувача та масу продукції, має місце значна інтенсифікація процесу перемішування. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
