Формувальна машина

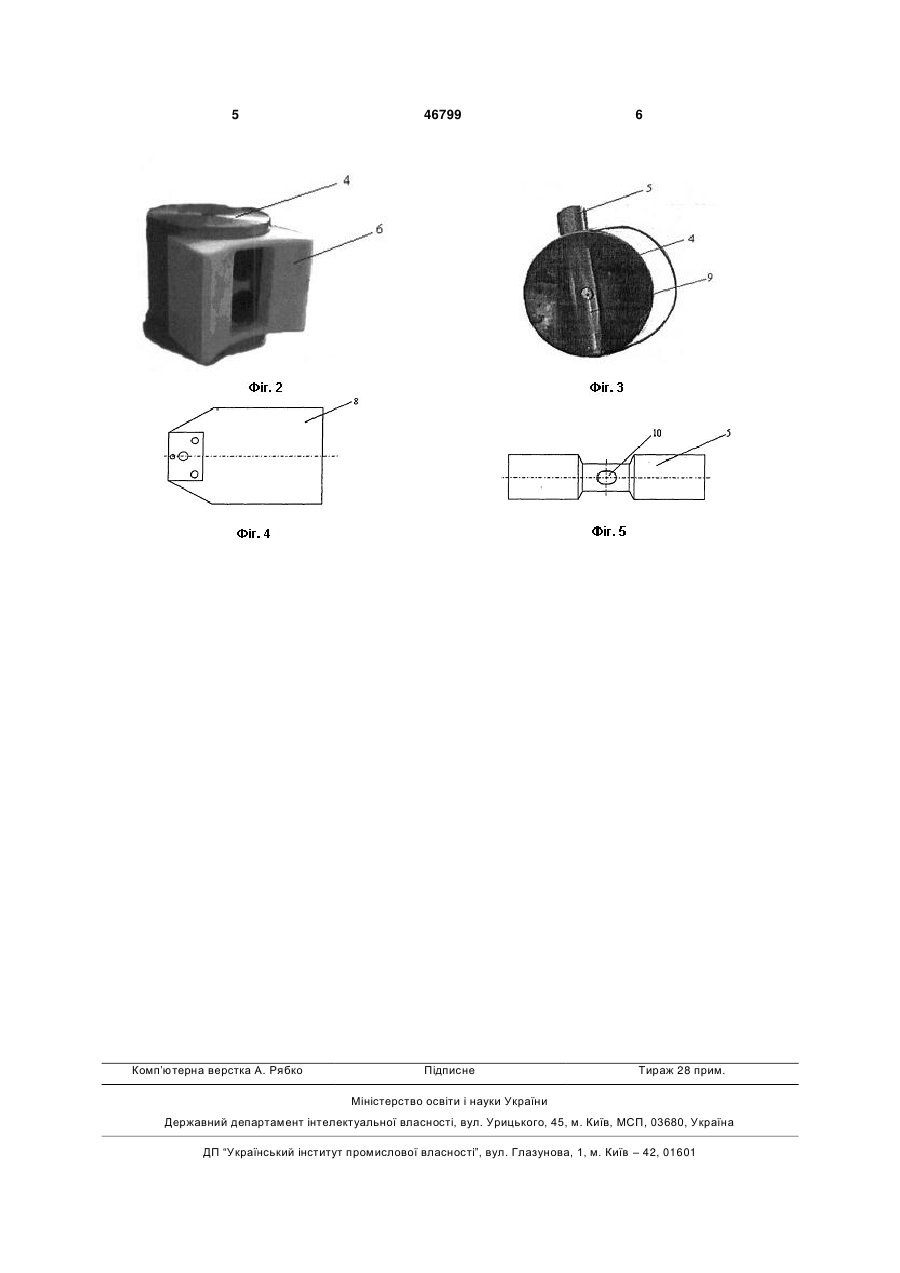

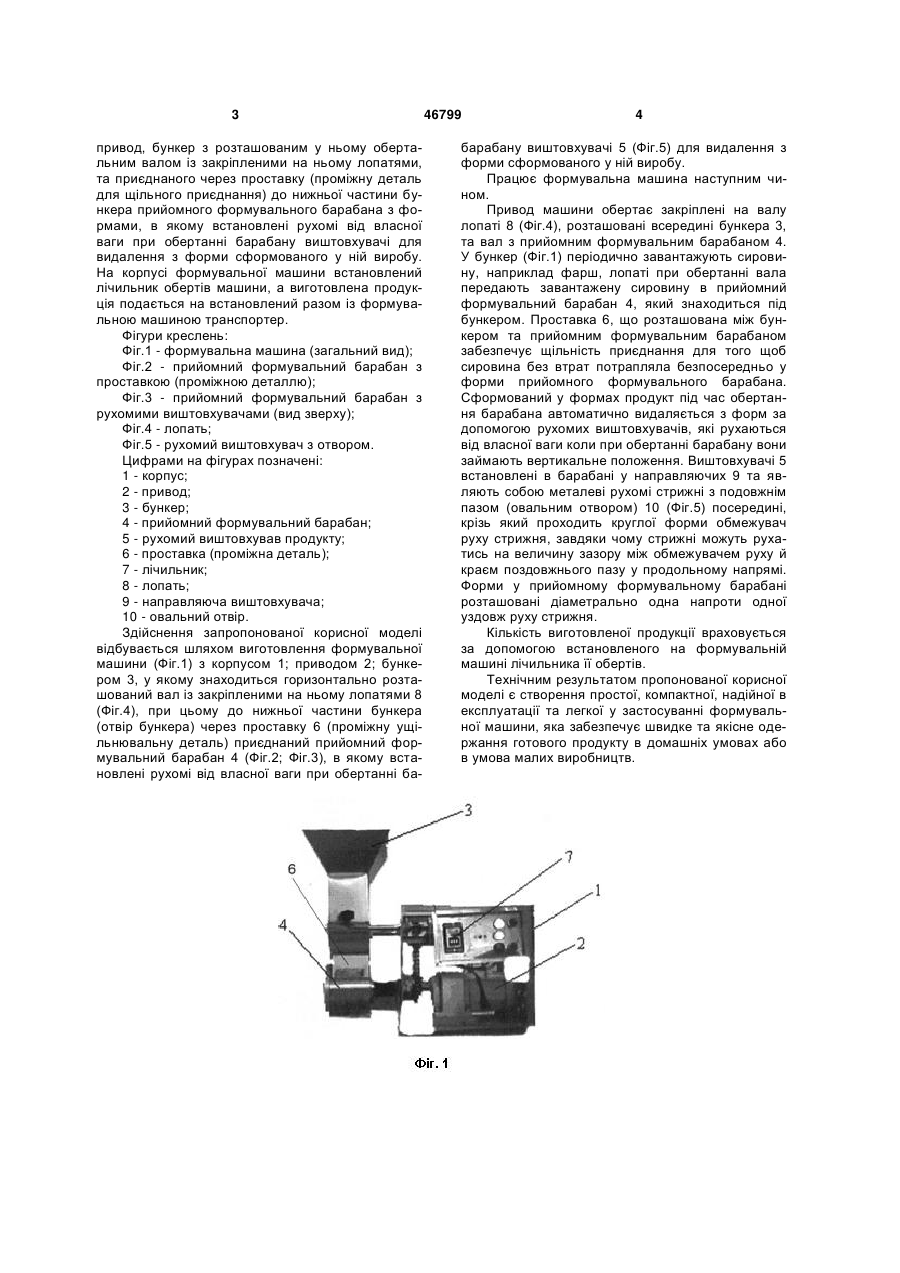

1. Формувальна машина, що містить корпус, привод, бункер з розташованим у ньому обертальним валом із закріпленими на ньому лопатями, 3 привод, бункер з розташованим у ньому обертальним валом із закріпленими на ньому лопатями, та приєднаного через проставку (проміжну деталь для щільного приєднання) до нижньої частини бункера прийомного формувального барабана з формами, в якому встановлені рухомі від власної ваги при обертанні барабану виштовхувачі для видалення з форми сформованого у ній виробу. На корпусі формувальної машини встановлений лічильник обертів машини, а виготовлена продукція подається на встановлений разом із формувальною машиною транспортер. Фігури креслень: Фіг.1 - формувальна машина (загальний вид); Фіг.2 - прийомний формувальний барабан з проставкою (проміжною деталлю); Фіг.3 - прийомний формувальний барабан з рухомими виштовхувачами (вид зверху); Фіг.4 - лопать; Фіг.5 - рухомий виштовхувач з отвором. Цифрами на фігурах позначені: 1 - корпус; 2 - привод; 3 - бункер; 4 - прийомний формувальний барабан; 5 - рухомий виштовхував продукту; 6 - проставка (проміжна деталь); 7 - лічильник; 8 - лопать; 9 - направляюча виштовхувача; 10 - овальний отвір. Здійснення запропонованої корисної моделі відбувається шляхом виготовлення формувальної машини (Фіг.1) з корпусом 1; приводом 2; бункером 3, у якому знаходиться горизонтально розташований вал із закріпленими на ньому лопатями 8 (Фіг.4), при цьому до нижньої частини бункера (отвір бункера) через проставку 6 (проміжну ущільнювальну деталь) приєднаний прийомний формувальний барабан 4 (Фіг.2; Фіг.3), в якому встановлені рухомі від власної ваги при обертанні ба 46799 4 барабану виштовхувачі 5 (Фіг.5) для видалення з форми сформованого у ній виробу. Працює формувальна машина наступним чином. Привод машини обертає закріплені на валу лопаті 8 (Фіг.4), розташовані всередині бункера 3, та вал з прийомним формувальним барабаном 4. У бункер (Фіг.1) періодично завантажують сировину, наприклад фарш, лопаті при обертанні вала передають завантажену сировину в прийомний формувальний барабан 4, який знаходиться під бункером. Проставка 6, що розташована між бункером та прийомним формувальним барабаном забезпечує щільність приєднання для того щоб сировина без втрат потрапляла безпосередньо у форми прийомного формувального барабана. Сформований у формах продукт під час обертання барабана автоматично видаляється з форм за допомогою рухомих виштовхувачів, які рухаються від власної ваги коли при обертанні барабану вони займають вертикальне положення. Виштовхувачі 5 встановлені в барабані у направляючих 9 та являють собою металеві рухомі стрижні з подовжнім пазом (овальним отвором) 10 (Фіг.5) посередині, крізь який проходить круглої форми обмежувач руху стрижня, завдяки чому стрижні можуть рухатись на величину зазору між обмежувачем руху й краєм поздовжнього пазу у продольному напрямі. Форми у прийомному формувальному барабані розташовані діаметрально одна напроти одної уздовж руху стрижня. Кількість виготовленої продукції враховується за допомогою встановленого на формувальній машині лічильника її обертів. Технічним результатом пропонованої корисної моделі є створення простої, компактної, надійної в експлуатації та легкої у застосуванні формувальної машини, яка забезпечує швидке та якісне одержання готового продукту в домашніх умовах або в умова малих виробництв. 5 Комп’ютерна верстка А. Рябко 46799 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
