Пружний елемент

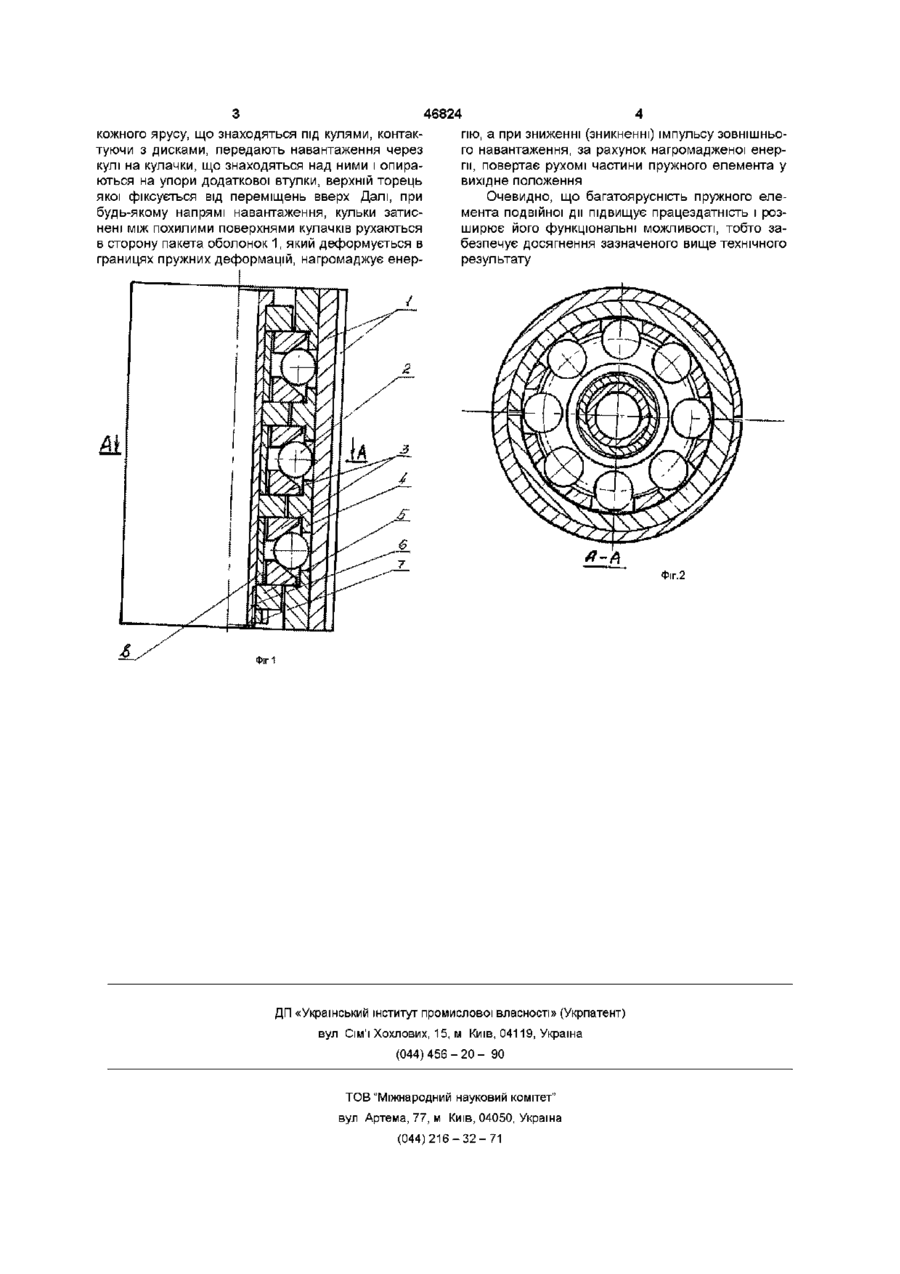

Пружний елемент, що включає пакет оболонок і вузол трансформації поздовжніх переміщень в радіальні деформації оболонок у вигляді кулачків, між похилими поверхнями яких розміщений ряд шарів, який відрізняється тим, що вузол трансформації переміщень виконано багатоярусним, причому кожний ярус обладнано двома кулачками з плоскими і похилими поверхнями, при цьому похилі поверхні контактують з кульками, що розміщені в отворах додаткової втулки, яка є спільною для всіх ярусів, а плоскі поверхні кулачків виконані з можливістю взаємодії з упорами додаткової втулки і буртами ствола, які утворені дисками, закріпленими на стволі Винахід належить до віброізоляційної техніки і призначений для переважного використання в засобах віброзахисту важко навантажених машин і механізмів Відомий пружний елемент, що включає пакет оболонок і вузол трансформації поздовжніх переміщень в радіальні деформації оболонок, у вигляді двох конусних поверхонь (кулачків), між якими розміщений один ряд куль (див , наприклад, статтю "Упругие элементы с расширенным диапазоном рабочих температур", ж Машиностроитель, Москва, 1987, №5, стр 23, рис 3) Один ряд куль зумовлює передачу ним всього навантаження, що приводить до таких негативних наслідків, як наявність значних контактних напружень, нерівномірність навантажень і деформацій пакета оболонок по довжині, а також односторонність дії такого пружного елемента Великі навантаження ведуть до швидкого зносу контактуючих пар, зниження працездатності, а односторонність дії значно звужує його функціональні можливості В основу винаходу поставлено завдання підвищення працездатності пружного елемента і розширення його функціональних можливостей шляхом виконання вузла трансформації поздовжніх переміщень в радіальні деформації оболонок багатоярусним, причому кожний ярус обладнано двома кулачками з плоскими і похилими поверхнями, при цьому похилі поверхні контактують з кулями, які розміщені в отворах додаткової втулки, що є спільною для всіх ярусів, а плоскі поверхні кулачків взаємодіють з упорами додаткової втулки і буртами ствола, які утворені дисками, закріпленими на стволі, що забезпечує подвійну дію пружного елемента, зниження нерівномірності розподілу навантаження по довжині оболонки і зменшення контактних напружень пар тертя і навантаження Прикладене креслення включає фіг 1 і фіг 2 На фіг 1 зображено загальний вигляд пружного елемента з розрізом На фіг 2 переріз пружного елемента А-А Пружний елемент (фиг 1, 2) складається з пакета оболонок 1, кульок 2, що контактують з внутрішньою оболонкою пакета і взаємодіють з похилими поверхнями кулачків 3, які своїми плоскими поверхнями опираються на упори додаткової втулки 4 і взаємодіють з буртами, що утворені дисками 5, закріпленими на стволі 6 за допомогою гайки 7 і проміжних втулок 8 Пружний елемент діє таким чином Зовнішнє навантаження, яке діє на ствол 6 через диски 5 передається на кулачки 3, при цьому, якщо навантаження діє зверху вниз, то кулачки 3 кожного ярусу, що знаходяться над кульками 2, контактуючи з дисками, передають навантаження на кульки, а через них на кулачки, що знаходяться під кульками і опираються на упори додаткової втулки 4, нижній торець якої фіксується від переміщення вниз При дії навантаження знизу вверх кулачки О 00 (О 46824 кожного ярусу, що знаходяться під кулями, контактуючи з дисками, передають навантаження через кулі на кулачки, що знаходяться над ними і опираються на упори додаткової втулки, верхній торець якої фіксується від переміщень вверх Далі, при будь-якому напрямі навантаження, кульки затиснені між похилими поверхнями кулачків рухаються в сторону пакета оболонок 1, який деформується в границях пружних деформацій, нагромаджує енер гію, а при зниженні (зникненні) імпульсу зовнішнього навантаження, за рахунок нагромадженої енергії, повертає рухомі частини пружного елемента у вихідне положення Очевидно, що багатоярусність пружного елемента подвійної дії підвищує працездатність і розширює його функціональні можливості, тобто забезпечує досягнення зазначеного вище технічного результату А-А Фіг.2 Фи-1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
