Пружний елемент
Формула / Реферат
Упругий элемент, выполненный в виде конусной цанги из двух разнонаправленных конусов с продольными прорезями, отличающийся тем, что он снабжен дополнительной цангой, выполненной аналогично основной и установленной концентрично последней с противоположно направленными основаниями конусов.
Текст

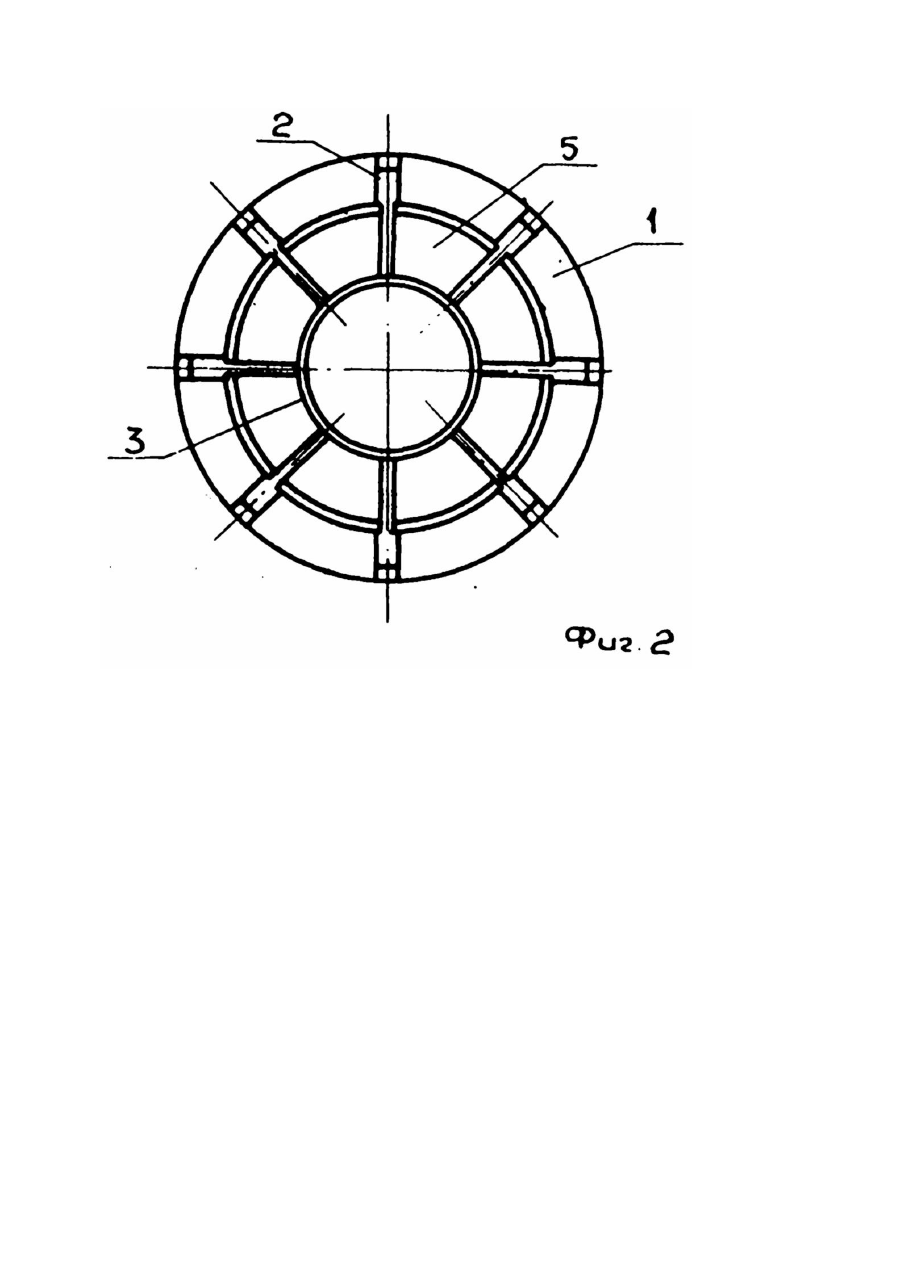

Изобретение относится к машиностроению, а именно к конструкции упруги х элементов, предназначенных для амортизации ударной нагрузки. Известен упругий элемент, выполненный из листового материала в виде конусной цанги, составленной из двух конусов, установленных один в другом разнонаправленно, каждый имеет продольные прорези, конусы сопряжены с одной стороны частью торовой поверхности [1]. Недостатками известного упругого элемента являются недостаточная амортизационная способность и необходимость для передачи осевой нагрузки установки дополнительных деталей, что усложняет его конструкцию. В основу изобретения поставлена задача усовершенствования упругого элемента путем установки в нем дополнительной цанги. Технический результат при осуществлении изобретения заключаетеся в повышении амортизационной способности упругого элемента. Поставленная задача решается тем, что упругий элемент, выполненный в виде конусной цанги из двух разнонаправленных конусов с продольными прорезями, согласно изобретению, снабжен дополнительной цангой, выполненной аналогично основной и установленной концентрично последней с противоположно направленными основаниями конусов. Установка дополнительной цанги обеспечивает повышение амортизационной способности упругого элемента и исключает необходимость установки дополнительных деталей при передаче осевой нагрузки. На фиг. 1 изображен общий вид предлагаемого упругого элемента, разрез; на фиг. 2 -то же вид в плане. Упругий элемент содержит основную конусную цангу 1 с прорезями 2, дополнительную цангу 3, выполненную аналогично основной и установленную концентрично последней с противоположно направленными основаниями конусов 4 и 5. При приложении к торцевой поверхности 6 осевой нагрузки Р происходит деформация конусов 4 и 5 и накапливание потенциальной энергии. При снижении нагрузки конусные цанги упругого элемента возвращаются в исходное положение. Компактность элемента и большой упругий ход расширяют технологические возможности его применения в машиностроении.
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic element
Автори англійськоюRakhmanov Mykola Mykolaiovych
Назва патенту російськоюУпругий элемент
Автори російськоюРахманов Николай Николаевич
МПК / Мітки
МПК: F16F 1/02
Код посилання
<a href="https://ua.patents.su/2-1961-pruzhnijj-element.html" target="_blank" rel="follow" title="База патентів України">Пружний елемент</a>
Пружний елемент
Номер патенту: 1892
Опубліковано: 20.12.1994
Автор: Рахманов Микола Миколайович
МПК: F16F 3/00
