Пружний елемент
Формула / Реферат
Упругий элемент, выполненный в виде круглой пластинчатой пружины с центральным отверстием и лепестками, отличающийся тем, что в круглой пластине выполнены расположенные по окружности окна с отогнутыми под углом лепестками.
Текст

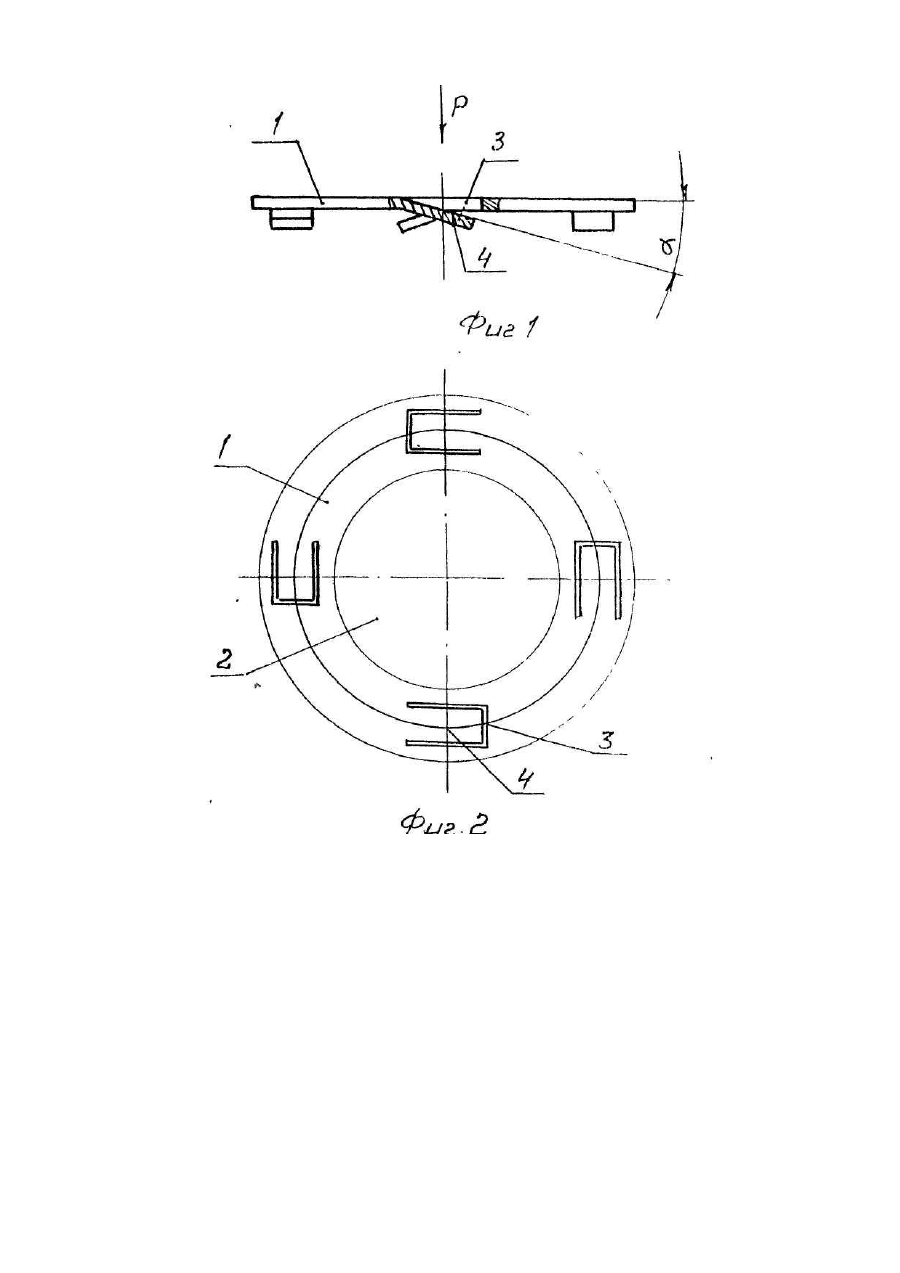

Изобретение относится к машиностроению и касается конструкции упругих элементов, используемых в прижимных устройствах штампов, рессорных узлах машин и буферных устройствах для амортизации ударных нагрузок и гашения вибрации Известен упругий элемент, выполненный в виде тарельчатой пружины Прототипом изобретения является упругий элемент, выполненный в виде круглой пластинчатой пружины с центральным отверстием и радиально расположенными лепестками [1]. Наличие вырезов в пластине для образования радиальных лепестков снижает прочность и энергоемкость упругого элемента. В основу изобретения поставлена задача усовершенствования упругого элемента путем выполнения в круглой пластине расположенных по окружности окон с отогнутыми под углом лепестками Технический результат при осуществлении изобретения заключается в повышении энергоемкости и прочности упругого элемента. Поставленная задача решается тем, что в упругом элементе, выполненным в виде круглой пластинчатой пружины с центральным отверстием и лепестками, согласно изобретению в круглой пластине выполнены расположенные по окружности окна с отогнутыми под углом лепестками Выполнение в круглой пластине расположенных по окружности окон с отогнутыми под углом лепестками исключает наличие в пластине вырезов для образования лепестков, и тем самым повышает энергоемкость и прочность упругого элемента с достижением технического результата. На чертеже изображен общий вид упругого элемента, на фиг. 2 - то же, вид в плане. Предлагаемый упругий элемент выполнен в виде круглой пластинчатой пружины -1 с центральным отверстием - 2 и расположенными по окружности окнами - 3 с отогнутыми под углом α лепестками - 4. Величина угла a определяется конструктивно. Работает упругий элемент следующим образом. При действии вертикальной нагрузки "Р" происходит деформация лепестков - 4, работающих на изгиб, в пределах угла a, с накапливанием потенциальной энергии. При снятии или уменьшении величины нагрузки "Р" лепестки - 4 возвращаются с пластиной - 1 в исходное положение за счет потенциальной энергии. Упругий элемент изготавливается штамповкой из пружинной листовой стали с последующей термообработкой.
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic element
Автори англійськоюRakhmanov Mykola Mykolaiovych
Назва патенту російськоюУпругий элемент
Автори російськоюРахманов Николай Николаевич
МПК / Мітки
МПК: F16F 1/02
Код посилання
<a href="https://ua.patents.su/2-10874-pruzhnijj-element.html" target="_blank" rel="follow" title="База патентів України">Пружний елемент</a>
Пружний елемент
Номер патенту: 1961
Опубліковано: 20.12.1994
Автор: Рахманов Микола Миколайович
МПК: F16F 1/02
Формула / Реферат:
Упругий элемент, выполненный в виде конусной цанги из двух разнонаправленных конусов с продольными прорезями, отличающийся тем, что он снабжен дополнительной цангой, выполненной аналогично основной и установленной концентрично последней с противоположно направленными основаниями конусов.
Гідравлічний пружний елемент
Номер патенту: 3951
Опубліковано: 27.12.1994
Автор: Рахманов Микола Миколайович
МПК: F16F 9/10
Мітки: гідравлічний, пружний, елемент
Формула / Реферат:
Гидравлический упругий элемент, содержащий цилиндр и размещенные в нем плунжер и корпус в виде чередующихся металлических колец и колец из упругого неметаллического материала, имеющих в сечении трапециевидную форму, и заполненный рабочей жидкостью, отличающийся тем, что кольца из упругого неметаллического материала имеют на обоих наклонных поверхностях кольцевые выступы, а в металлических кольцах выполнены проточки ответной формы, в которых...
Пружний елемент
Номер патенту: 1892
Опубліковано: 20.12.1994
Автор: Рахманов Микола Миколайович
МПК: F16F 3/00
Формула / Реферат:
Упругий элемент по авт. св. N 627272, отличающийся тем, что, с целью повышения эффективности и надежности за счет многократного использования, каркас разделен на две части по малой оси элемента.
Опорний елемент вантажної підвіски підвісного конвейєра
Номер патенту: 1505
Опубліковано: 25.07.1994
Автор: Рахманов Микола Миколайович
МПК: B65G 17/20, B65G 17/32
Мітки: опорний, підвісного, підвіски, вантажної, елемент, конвейєра
Формула / Реферат:
Опорный элемент грузовой подвески подвесного конвейера включающий за крепленный на траверсе тележечного сцепа корпус с гнездом в виде усеченного конуса с установленной в нем штангой грузовой подвески с шаром на верхнем конце, отличающийся тем, что он снабжен промежуточными элементами, выполненными в виде шайбы, втулки, опорной шайбы, гайки и упругого элемента, при этом шар выполнен с перегородкой и отверстием, через которое пропущена штанга с...
Пружна опора – п
Номер патенту: 1958
Опубліковано: 20.12.1994
Автор: Рахманов Микола Миколайович
МПК: F16F 7/00
Формула / Реферат:
Упругая опора, содержащая основание, опорную плиту и расположенный между ними упругий элемент, отличающаяся тем, что она снабжена регулировочными винтами, подвижными в поперечном направлении клиньями, установленными на основании, упругий элемент выполнен в виде пластинчатой рессоры, прикрепленной к средней части основания и имеющей концы криволинейной формы с вершинами изгибов, направленными к плите и опертыми на наклонную поверхность каждого...
