Пристрій для обробки та запам’ятовування даних

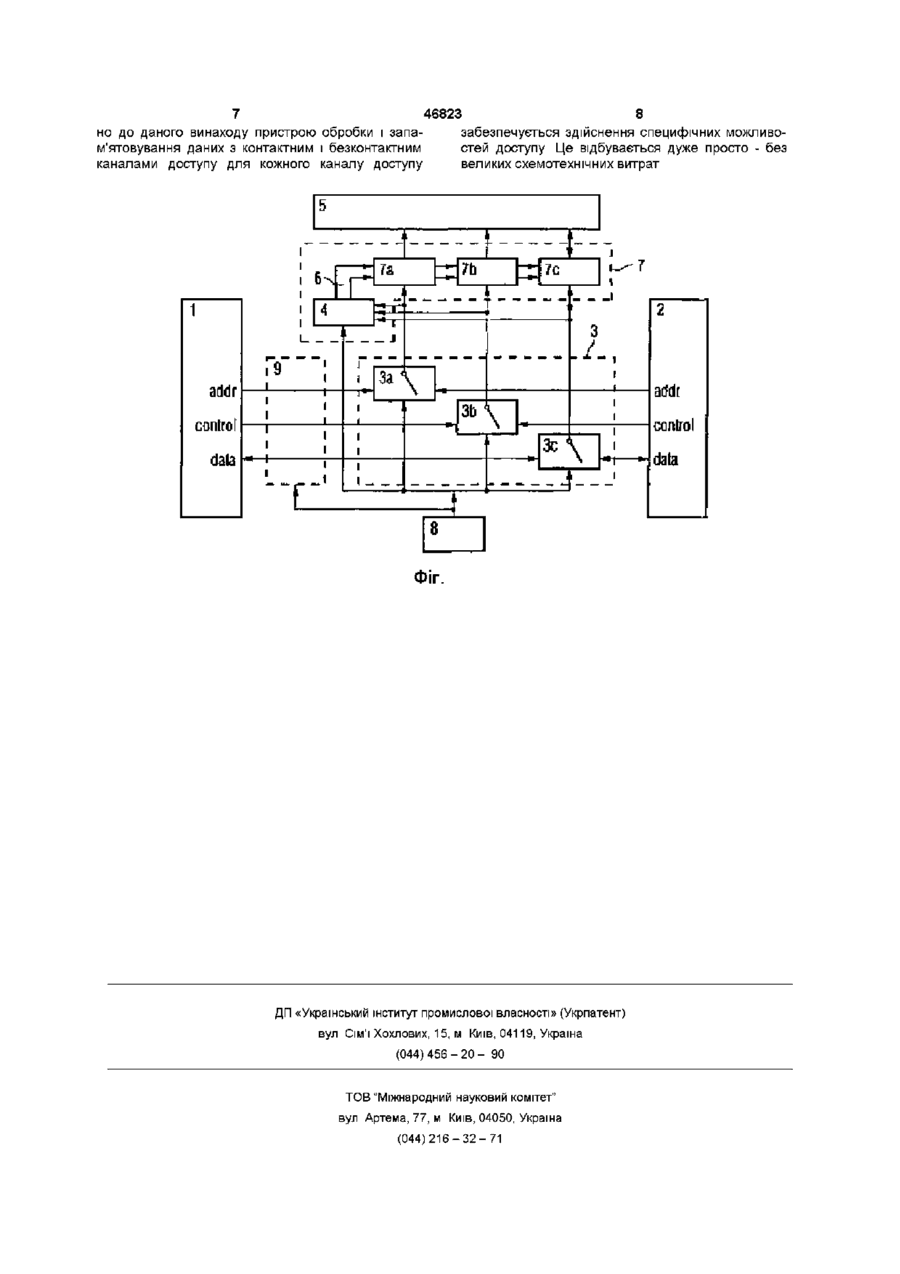

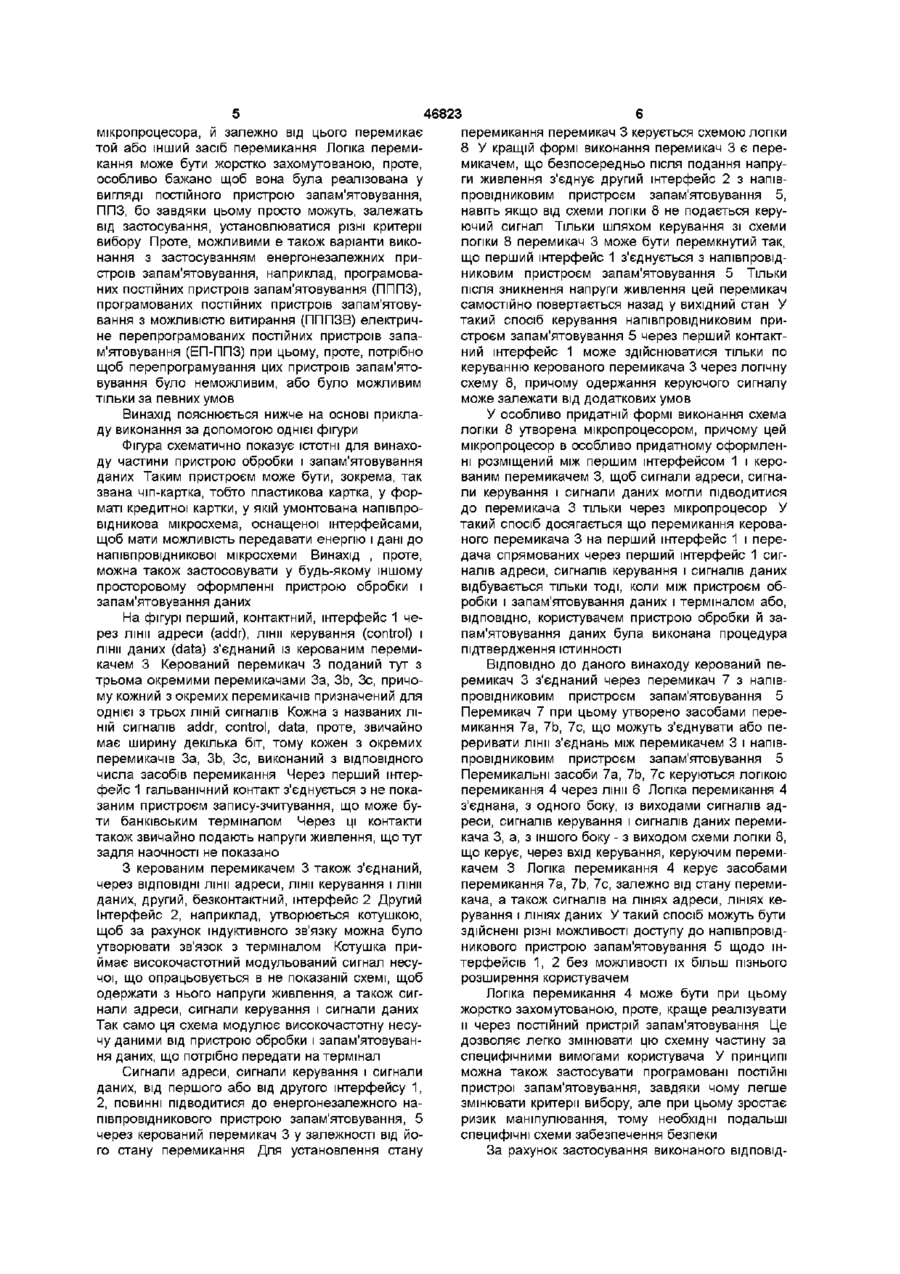

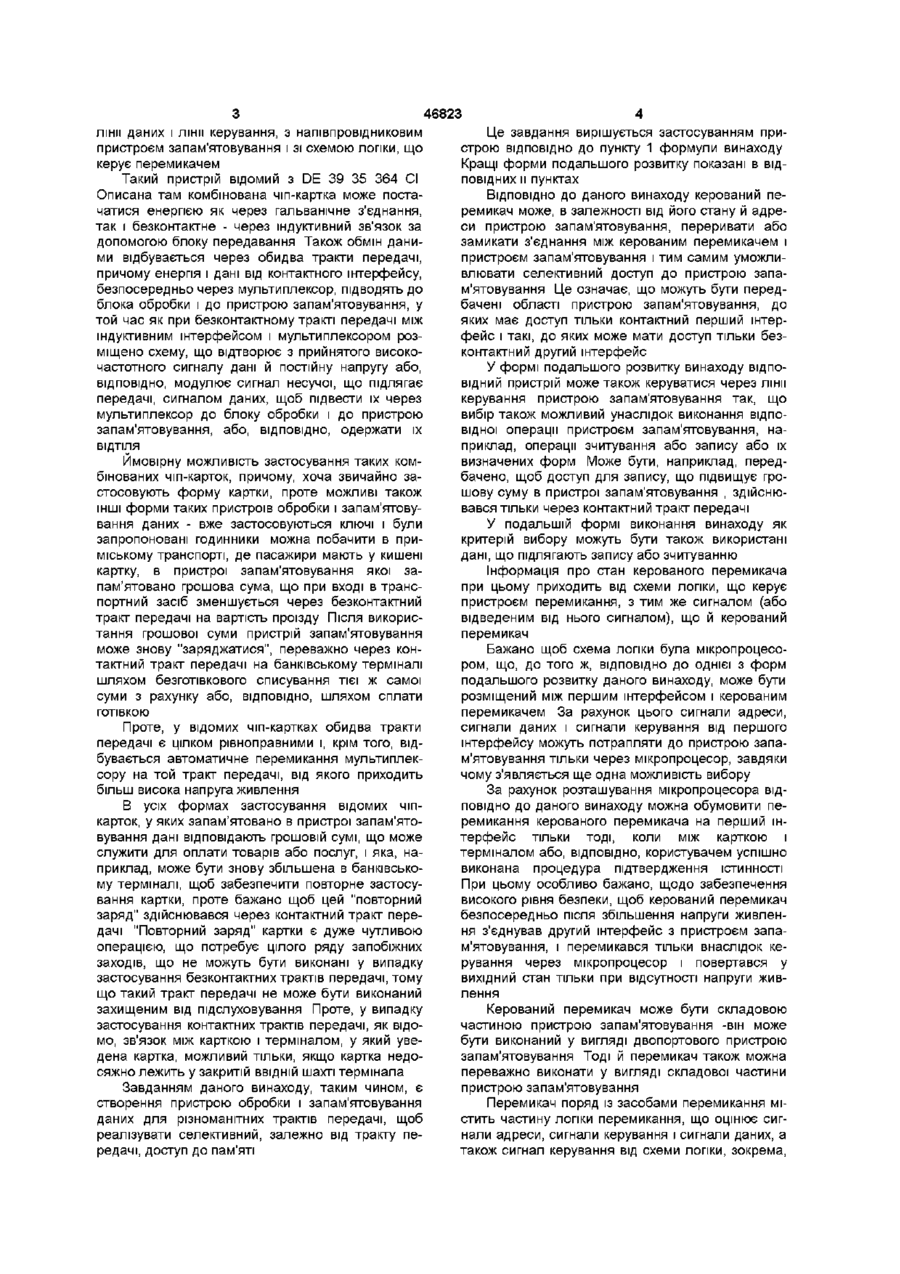

1 Пристрій для обробки і запам'ятовування даних, зокрема чіп-картка, який містить перший, контактний інтерфейс (1), і другий, безконтактний інтерфейс (2), кожен з яких призначений для приймання енергії живлення і для зв'язку з терміналом, енергонезалежний напівпровідниковий запам'ятовуючий пристрій (5), перший керований перемикач (3), призначений для з'єднання першого інтерфейсу (1) або другого інтерфейсу (2) з енергонезалежним напівпровідниковим запам'ятовуючим пристроєм (5) через лінії адреси, лінії даних і лінії керування, логічну схему (8), призначену для керування згаданим перемикачем (3), який відрізняється тим, що містить другий керований перемикач (7), розміщений між першим керованим перемикачем (3) і згаданим запам'ятовуючим пристроєм (5) і керований щонайменше сигналом з виходу логічної схеми (8) і сигналом адреси (addr), що надходить через лінії адреси 2 Пристрій за п 1, який відрізняється тим, що другий керований перемикач (7) керується сигналом керування (control), що надходить через лінії Винахід належить до пристрою обробки і запам'ятовування даних, зокрема, до чіп-картки з першим, контактним, інтерфейсом і з другим, безконтактним, інтерфейсом для прийому енергії і для керування, і під дією якого перший керований перемикач (3) з'єднується із згаданим запам'ятовуючим пристроєм (5) 3 Пристрій за п 1 або 2, який відрізняється тим, що логічна схема (8) є мікропроцесором (9) і розміщена між першим інтерфейсом (1) і першим керованим перемикачем (3) 4 Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що перший керований перемикач (3) є перемикачем, що безпосередньо після подання напруги живлення з'єднує другий інтерфейс (2) із згаданим запам'ятовуючим пристроєм (5), з'єднує перший інтерфейс (1) із згаданим запам'ятовуючим пристроєм (5) тільки внаслідок керування мікропроцесором (9) і повертається у свій початковий стан тільки при відсутності напруги живлення 5 Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що другий керований перемикач (7) утворено засобами перемикання (7а, 7в, 7с) і логічним пристроєм перемикання (4) 6 Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що перший керований перемикач (3) є складовою частиною згаданого запам'ятовуючого пристрою (5), виконаного у вигляді двопортового запам'ятовуючого пристрою 7 Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що другий керований перемикач (7) є жорстко закомутованим 8 Пристрій за будь-яким із пп 1-6, який відрізняється тим, що логічний пристрій перемикання (4) першого керованого пристрою перемикання (7) є постійним запам'ятовуючим пристроєм 9 Пристрій за будь-яким із пп 1-6, який відрізняється тим, що логічний пристрій перемикання (4) першого керованого пристрою перемикання (7) є програмованим постійним запам'ятовуючим пристроєм звязку з терміналом, з енергонезалежним напівпровідниковим пристроєм запам'ятовування, з керованим перемикачем, через котрий перший або другий інтерфейс з'єднуються , через лінії адрес, О со сч 00 (О 46823 лінії даних і лінії керування, з напівпровідниковим пристроєм запам'ятовування і зі схемою логіки, що керує перемикачем Такий пристрій відомий з DE 39 35 364 СІ Описана там комбінована чіп-картка може постачатися енергією як через гальванічне з'єднання, так і безконтактне - через індуктивний зв'язок за допомогою блоку передавання Також обмін даними відбувається через обидва тракти передачі, причому енергія і дані від контактного інтерфейсу, безпосередньо через мультиплексор, підводять до блока обробки і до пристрою запам'ятовування, у той час як при безконтактному тракті передачі між індуктивним інтерфейсом і мультиплексором розміщено схему, що відтворює з прийнятого високочастотного сигналу дані й постійну напругу або, ВІДПОВІДНО, модулює сигнал несучої, що підлягає передачі, сигналом даних, щоб підвести їх через мультиплексор до блоку обробки і до пристрою запам'ятовування, або, ВІДПОВІДНО, одержати їх ВІДТІЛЯ Ймовірну можливість застосування таких комбінованих чіп-карток, причому, хоча звичайно застосовують форму картки, проте можливі також ІНШІ форми таких пристроїв обробки і запам'ятовування даних - вже застосовуються ключі і були запропоновані годинники можна побачити в приміському транспорті, де пасажири мають у кишені картку, в пристрої запам'ятовування якої запам'ятовано грошова сума, що при вході в транспортний засіб зменшується через безконтактний тракт передачі на вартість проїзду Після використання грошової суми пристрій запам'ятовування можезнову "заряджатися", переважно через контактний тракт передачі на банківському терміналі шляхом безготівкового списування тієї ж самої суми з рахунку або, ВІДПОВІДНО, ШЛЯХОМ сплати готівкою Проте, у відомих чіп-картках обидва тракти передачі є цілком рівноправними і, крім того, відбувається автоматичне перемикання мультиплексору на той тракт передачі, від якого приходить більш висока напруга живлення В усіх формах застосування відомих чіпкарток, у яких запам'ятовано в пристрої запам'ятовування дані відповідають грошовій сумі, що може служити для оплати товарів або послуг, і яка, наприклад, може бути знову збільшена в банківському терміналі, щоб забезпечити повторне застосування картки, проте бажано щоб цей "повторний заряд" здійснювався через контактний тракт передачі "Повторний заряд" картки є дуже чутливою операцією, що потребує цілого ряду запобіжних заходів, що не можуть бути виконані у випадку застосування безконтактних трактів передачі, тому що такий тракт передачі не може бути виконаний захищеним від підслуховування Проте, у випадку застосування контактних трактів передачі, як відомо, зв'язок між карткою і терміналом, у який уведена картка, можливий тільки, якщо картка недосяжно лежить у закритій ВВІДНІЙ шахті термінала Завданням даного винаходу, таким чином, є створення пристрою обробки і запам'ятовування даних для різноманітних трактів передачі, щоб реалізувати селективний, залежно від тракту передачі, доступ до пам'яті Це завдання вирішується застосуванням пристрою ВІДПОВІДНО до пункту 1 формули винаходу Кращі форми подальшого розвитку показані в ВІДПОВІДНИХ її пунктах ВІДПОВІДНО ДО даного винаходу керований перемикач може, в залежності від його стану й адреси пристрою запам'ятовування, переривати або замикати з'єднання між керованим перемикачем і пристроєм запам'ятовування і тим самим уможливлювати селективний доступ до пристрою запам'ятовування Це означає, що можуть бути передбачені області пристрою запам'ятовування, до яких має доступ тільки контактний перший інтерфейс і такі, до яких може мати доступ тільки безконтактний другий інтерфейс У формі подальшого розвитку винаходу ВІДПОВІДНИЙ пристрій може також керуватися через лінії керування пристрою запам'ятовування так, що вибір також можливий унаслідок виконання відповідної операції пристроєм запам'ятовування, наприклад, операції зчитування або запису або їх визначених форм Може бути, наприклад, передбачено, щоб доступ для запису, що підвищує грошову суму в пристрої запам'ятовування , здійснювався тільки через контактний тракт передачі У подальшій формі виконання винаходу як критерій вибору можуть бути також використані дані, що підлягають запису або зчитуванню Інформація про стан керованого перемикача при цьому приходить від схеми логіки, що керує пристроєм перемикання, з тим же сигналом (або відведеним від нього сигналом), що й керований перемикач Бажано щоб схема логіки була мікропроцесором, що, до того ж, ВІДПОВІДНО до однієї з форм подальшого розвитку даного винаходу, може бути розміщений між першим інтерфейсом і керованим перемикачем За рахунок цього сигнали адреси, сигнали даних і сигнали керування від першого інтерфейсу можуть потрапляти до пристрою запам'ятовування тільки через мікропроцесор, завдяки чому з'являється ще одна можливість вибору За рахунок розташування мікропроцесора ВІДПОВІДНО до даного винаходу можна обумовити перемикання керованого перемикача на перший інтерфейс тільки тоді, коли між карткою і терміналом або, ВІДПОВІДНО, користувачем успішно виконана процедура підтвердження ІСТИННОСТІ При цьому особливо бажано, щодо забезпечення високого рівня безпеки, щоб керований перемикач безпосередньо після збільшення напруги живлення з'єднував другий інтерфейс з пристроєм запам'ятовування, і перемикався тільки внаслідок керування через мікропроцесор і повертався у вихідний стан тільки при відсутності напруги живлення Керований перемикач може бути складовою частиною пристрою запам'ятовування -він може бути виконаний у вигляді двопортового пристрою запам'ятовування Тоді й перемикач також можна переважно виконати у вигляді складової частини пристрою запам'ятовування Перемикач поряд із засобами перемикання містить частину логіки перемикання, що оцінює сигнали адреси, сигнали керування і сигнали даних, а також сигнал керування від схеми логіки, зокрема, 46823 перемикання перемикач 3 керується схемою логіки мікропроцесора, и залежно від цього перемикає 8 У кращій формі виконання перемикач 3 є перетой або інший засіб перемикання Логіка перемимикачем, що безпосередньо після подання напрукання може бути жорстко захомутованою, проте, ги живлення з'єднує другий інтерфейс 2 з напівособливо бажано щоб вона була реалізована у провідниковим пристроєм запам'ятовування 5, вигляді постійного пристрою запам'ятовування, навіть якщо від схеми логіки 8 не подається керуППЗ, бо завдяки цьому просто можуть, залежать ючий сигнал Тільки ШЛЯХОМ керування зі схеми від застосування, установлюватися різні критерії логіки 8 перемикач 3 може бути перемкнутий так, вибору Проте, можливими є також варіанти викощо перший інтерфейс 1 з'єднується з напівпровіднання з застосуванням енергонезалежних приниковим пристроєм запам'ятовування 5 Тільки строїв запам'ятовування, наприклад, програмовапісля зникнення напруги живлення цей перемикач них постійних пристроїв запам'ятовування (ПППЗ), самостійно повертається назад у вихідний стан У програмованих постійних пристроїв запам'ятовутакий спосіб керування напівпровідниковим привання з можливістю витирання (ПППЗВ) електричстроєм запам'ятовування 5 через перший контактне перепрограмованих постійних пристроїв запаний інтерфейс 1 може здійснюватися тільки по м'ятовування (ЕП-ППЗ) при цьому, проте, потрібно керуванню керованого перемикача 3 через логічну щоб перепрограмування цих пристроїв запам'ятосхему 8, причому одержання керуючого сигналу вування було неможливим, або було можливим може залежати від додаткових умов тільки за певних умов Винахід пояснюється нижче на основі приклаУ особливо придатній формі виконання схема ду виконання за допомогою однієї фігури логіки 8 утворена мікропроцесором, причому цей мікропроцесор в особливо придатному оформленФігура схематично показує ІСТОТНІ ДЛЯ винахоні розміщений між першим інтерфейсом 1 і кероду частини пристрою обробки і запам'ятовування ваним перемикачем 3, щоб сигнали адреси, сигнаданих Таким пристроєм може бути, зокрема, так ли керування і сигнали даних могли підводитися звана чіп-картка, тобто пластикова картка, у фордо перемикача 3 тільки через мікропроцесор У маті кредитної картки, у якій умонтована напівпротакий спосіб досягається що перемикання керовавідникова мікросхема, оснащеної інтерфейсами, ного перемикача 3 на перший інтерфейс 1 і перещоб мати можливість передавати енергію і дані до дача спрямованих через перший інтерфейс 1 сигнапівпровідникової мікросхеми Винахід , проте, налів адреси, сигналів керування і сигналів даних можна також застосовувати у будь-якому іншому відбувається тільки тоді, коли між пристроєм обпросторовому оформленні пристрою обробки і робки і запам'ятовування даних і терміналом або, запам'ятовування даних ВІДПОВІДНО, користувачем пристрою обробки й заНа фігурі перший, контактний, інтерфейс 1 чепам'ятовування даних була виконана процедура рез лінії адреси (addr), лінії керування (control) і підтвердження ІСТИННОСТІ лінії даних (data) з'єднаний із керованим перемикачем 3 Керований перемикач 3 поданий тут з ВІДПОВІДНО ДО даного винаходу керований петрьома окремими перемикачами За, ЗЬ, Зс, причоремикач 3 з'єднаний через перемикач 7 з напівму кожний з окремих перемикачів призначений для провідниковим пристроєм запам'ятовування 5 однієї з трьох ЛІНІЙ сигналів Кожна з названих ЛІПеремикач 7 при цьому утворено засобами переНІЙ сигналів addr, control, data, проте, звичайно микання 7а, 7Ь, 7с, що можуть з'єднувати або пемає ширину декілька біт, тому кожен з окремих реривати лінії з'єднань між перемикачем 3 і напівперемикачів За, ЗЬ, Зс, виконаний з ВІДПОВІДНОГО провідниковим пристроєм запам'ятовування 5 числа засобів перемикання Через перший інтерПеремикальні засоби 7а, 7Ь, 7с керуються логікою фейс 1 гальванічний контакт з'єднується з не покаперемикання 4 через лінії 6 Логіка перемикання 4 заним пристроєм запису-зчитування, що може буз'єднана, з одного боку, із виходами сигналів адти банківським терміналом Через ці контакти реси, сигналів керування і сигналів даних перемитакож звичайно подають напруги живлення, що тут кача 3, а, з іншого боку - з виходом схеми логіки 8, задля наочності не показано що керує, через вхід керування, керуючим перемикачем 3 Логіка перемикання 4 керує засобами З керованим перемикачем 3 також з'єднаний, перемикання 7а, 7Ь, 7с, залежно від стану перемичерез ВІДПОВІДНІ лінії адреси, лінії керування і лінії кача, а також сигналів на ЛІНІЯХ адреси, ЛІНІЯХ кеданих, другий, безконтактний, інтерфейс 2 Другий рування і ЛІНІЯХ даних У такий спосіб можуть бути Інтерфейс 2, наприклад, утворюється котушкою, здійснені різні можливості доступу до напівпровідщоб за рахунок індуктивного зв'язку можна було никового пристрою запам'ятовування 5 щодо інутворювати зв'язок з терміналом Котушка притерфейсів 1, 2 без можливості їх більш пізнього ймає високочастотний модульований сигнал несурозширення користувачем чої, що опрацьовується в не показаній схемі, щоб одержати з нього напруги живлення, а також сигЛогіка перемикання 4 може бути при цьому нали адреси, сигнали керування і сигнали даних жорстко захомутованою, проте, краще реалізувати Так само ця схема модулює високочастотну несуи через постійний пристрій запам'ятовування Це чу даними від пристрою обробки і запам'ятовувандозволяє легко змінювати цю схемну частину за ня даних, що потрібно передати на термінал специфічними вимогами користувача У принципі можна також застосувати програмовані ПОСТІЙНІ Сигнали адреси, сигнали керування і сигнали пристрої запам'ятовування, завдяки чому легше даних, від першого або від другого інтерфейсу 1, змінювати критерії вибору, але при цьому зростає 2, повинні підводитися до енергонезалежного наризик маніпулювання, тому необхідні подальші півпровідникового пристрою запам'ятовування, 5 специфічні схеми забезпечення безпеки через керований перемикач 3 у залежності від його стану перемикання Для установлення стану За рахунок застосування виконаного ВІДПОВІД 7 46823 8 но до даного винаходу пристрою обробки і запазабезпечується здійснення специфічних можливом'ятовування даних з контактним і безконтактним стей доступу Це відбувається дуже просто - без каналами доступу для кожного каналу доступу великих схемотехнічних витрат 5 1 I 1 6-N_ j—• і ч _ І add г 7b 7C I 1 T 1 1 J • m r J 3 J .A, 3a J і \ J1 arid г 1 3b \ 1 шНгої і p і data "T 3c * і \ і 1 - ,. _ І S Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 control data
