Пружний елемент

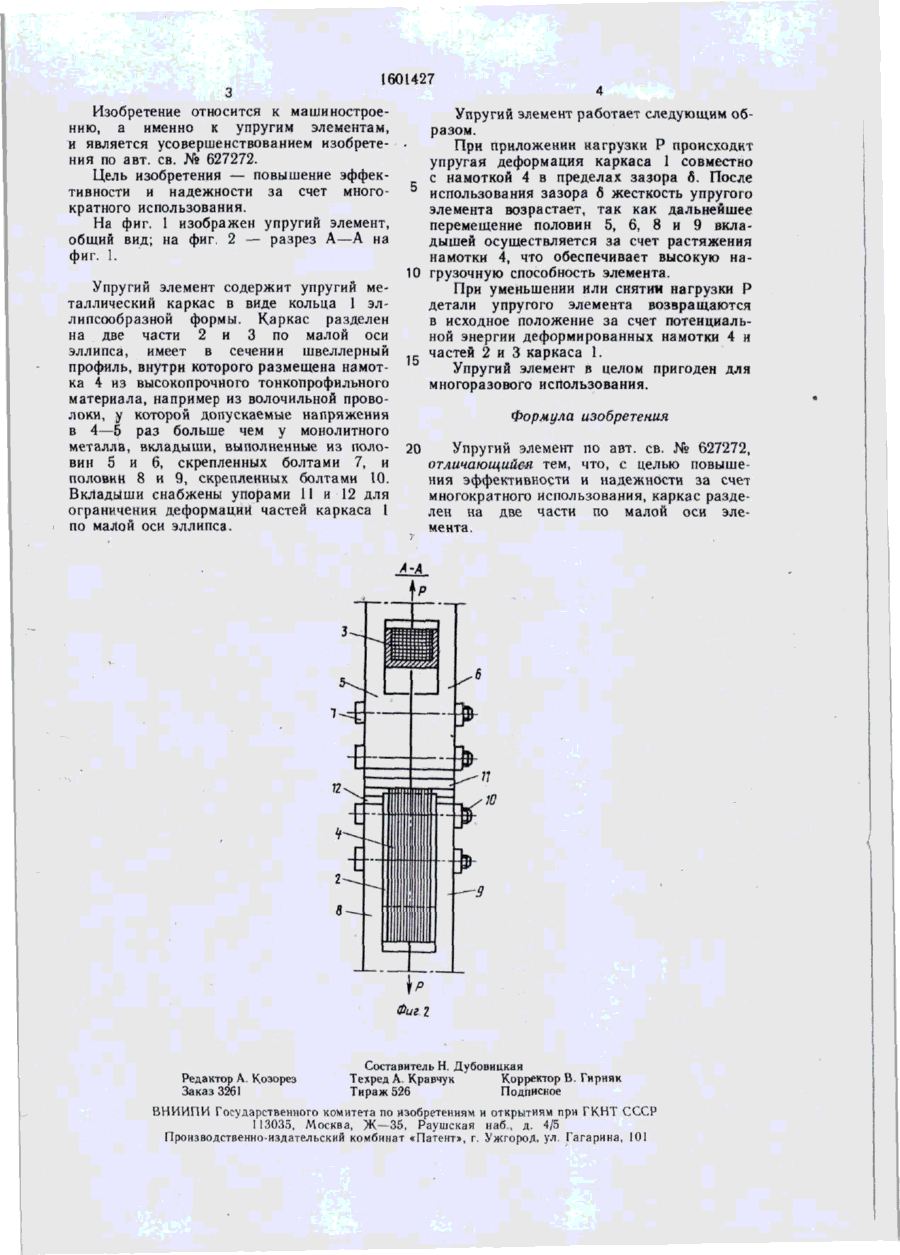

Изобретение относится к машиностроению, в частности к упругим элементам. Целью изобретения является повышение эффективности и надежности за счет многократного использования. При воздействии нагрузки Р происходит упругая деформация частей каркаса 1 совместно с намоткой 4 в пределах зазора 6. После использования зазора 6 жесткость упругого элемента возрастает и дальнейшее перемещение вкладышей осуществляется за счет растяжения намотки 4. 2 ил. 10 .• ' r' 1601427 Изобретение относится к машиностроению, а именно к упругим элементам, и является усовершенствованием изобретения по авт. св. № 627272. Цель изобретения — повышение эффективности и надежности за счет многократного использования. На фиг. 1 изображен упругий элемент, общий вид; на фиг, 2 — разрез А—А на фиг. 1. Упругий элемент содержит упругий металлический каркас в виде кольца 1 эллипсообразной формы. Каркас разделен на две части 2 и 3 по малой оси эллипса, имеет в сечении швеллерный профиль, внутри которого размещена намотка 4 из высокопрочного тонкопрофильного материала, например из волочильной проволоки, у которой допускаемые напряжения в 4—5 раз больше чем у монолитного металла, вкладыши, выполненные из половин 5 и б, скрепленных болтами 7, и половин 8 и 9, скрепленных болтами 10. Вкладьіши снабжены упорами 11 и 12 для ограничения деформации частей каркаса 1 по малой оси эллипса. Редактор А. Козорез Заказ 3261 Упругий элемент работает следующим образом. При приложении нагрузки Р происходит упругая деформация каркаса 1 совместно с намоткой 4 в пределах зазора б. После использования зазора б жесткость упругого элемента возрастает, так как дальнейшее перемещение половин 5, 6, 8 и 9 вкладышей осуществляется за счет растяжения намотки 4, что обеспечивает высокую на10 грузочную способность элемента. При уменьшении или снятии нагрузки Р детали упругого элемента возвращаются в исходное положение за счет потенциальной энергии деформированных намотки 4 и частей 2 и 3 каркаса 1. 15 Упругий элемент в целом пригоден для многоразового использования. Формула изобретения 20 Упругий элемент по авт. св. № 627272, отличающийся тем, что, с целью повышения эффективности и надежности за счет многократного использования, каркас разделен на две части по малой оси элемента. Составитель Н. Дубовицкая Техред А Кравчук Корректор В. Гирняк Тираж 526 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб , д. 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
