Опромінююча установка для світлокультури рослин

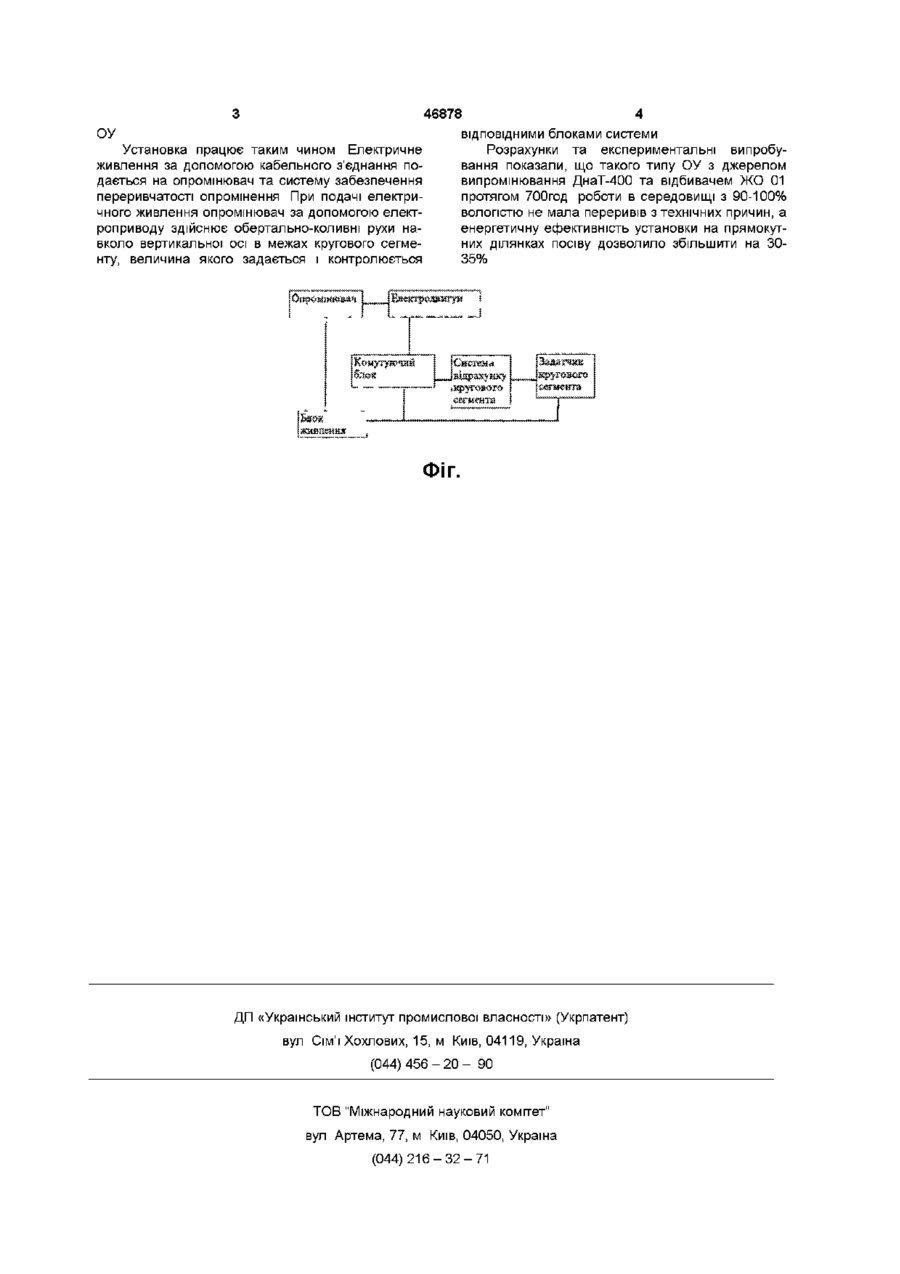

Опромінююча установка для світло культур и рослин, що включає джерело світла, встановлене в герметичний відбивач прожекторного типу, з'єднаний з валом електродвигуна з можливістю обертання навколо вертикальної осі за допомогою пристрою для забезпечення переривчастого опромінення, яка відрізняється тим, що пристрій переривчастого опромінення здійснює обертально-коливні рухи опромінювача навколо вертикальної осі в межах кругового сегмента, величина якого задається Винахід відноситься до опромінюючих установок (ОУ) для переривчастого опромінення і може застосовуватися в сільському господарстві для вирощування рослин закритого грунту, охоронного освітлення об'єктів Аналогом даного винаходу є стаціонарна ОУ зопромінювачами ОТ-400 на основі лампи ДРЛФ400, (див В А Козинський Электрическое освещение и облучение -М , Агропромиздат, 1991 - 169с Справочная книга по светотехнике, под ред Ю Б Айзенберга -М , Энергоатомиздат, 1995- 528с), та пристрій для переривчастого опромінення (див а с №1142052 МКВ А01G9/28, 1985) Недоліком даних ОУ є достатньо великі непродуктивні втрати потоку випромінювання у верхню частину півсфери, які досягають 18-20 %, висока енергоємність, мала густина світлового потоку при високій матеріалоємності та громіздкості конструкції Найбільш близьким по технічній сул до винаходу є установка для переривчастого опромінення рослин, яка складається з джерела випромінювання, відбивача та пристрою для забезпечення переривчастого опромінення, (див, заявка №95031026 від 06 03 1995р) який складається з електроприводу та струмознімача, встановленого на валу електродвигуна До недоліків даної конструкції відносяться живлення опромінювача через ковзні контакти струмознімача, який для потужних джерел випромінювання 400-1000Вт має великі габарити та високий коефіцієнт тертя, що вимагає збільшення потужності електродвигуна, крім того вологе середовище теплиці приводить до швидкого окислення контактних пар і виходу їх з ладу, кругове обертання опромінювача приводить до непродуктивних втрат світлового потоку на прямокутних ділянках посіву В основу винаходу поставлено задачу підвищення надійності ОУ та покращення енергетичної ефективності і економічності установки шляхом зміни конструкції пристрою для забезпечення переривчастого опромінення який здійснює обертально-коливні рухи опромінювача навколо вертикальної осі в межах сегмента круга, величина якого задається, що дозволяє подавати напругу живлення на опромінювач безпосередньо з допомогою кабельного з'єднання, що підвищує надійність роботи установки, обертально-коливний рух опромінювача в круговому сегменті, покращує економічну ефективність ОУ на прямокутних ділянках посів Для пояснення технічного рішення представлена блок-схема (фіг) Опромінююча установка складається з опромшювача та системи для забезпечення переривчастого опромінення Опромінювач включає джерело випромінювання та відбивач прожекторного типу Система для забезпечення переривчастого характеру опромінення складається з електродвигуна, на осі якого через з'єднуючу муфту кріпиться опромінювач, комутуючого блоку, блоку задатчика та відрахунку кругового сегмента, блоку живлення О 00 1^ 00 (О 46878 ОУ ВІДПОВІДНИМИ блоками системи Розрахунки та експериментальні випробування показали, що такого типу ОУ з джерелом випромінювання ДнаТ-400 та відбивачем ЖО 01 протягом 700год роботи в середовищі з 90-100% вологістю не мала переривів з технічних причин, а енергетичну ефективність установки на прямокутних ділянках посіву дозволило збільшити на 3035% Установка працює таким чином Електричне живлення за допомогою кабельного з'єднання подається на опромшювач та систему забезпечення переривчатості опромінення При подачі електричного живлення опромшювач за допомогою електроприводу здійснює обертально-коливні рухи навколо вертикальної осі в межах кругового сегменту, величина якого задається і контролюється ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
