Спосіб газотермічного нанесення покриттів з порошкових матеріалів

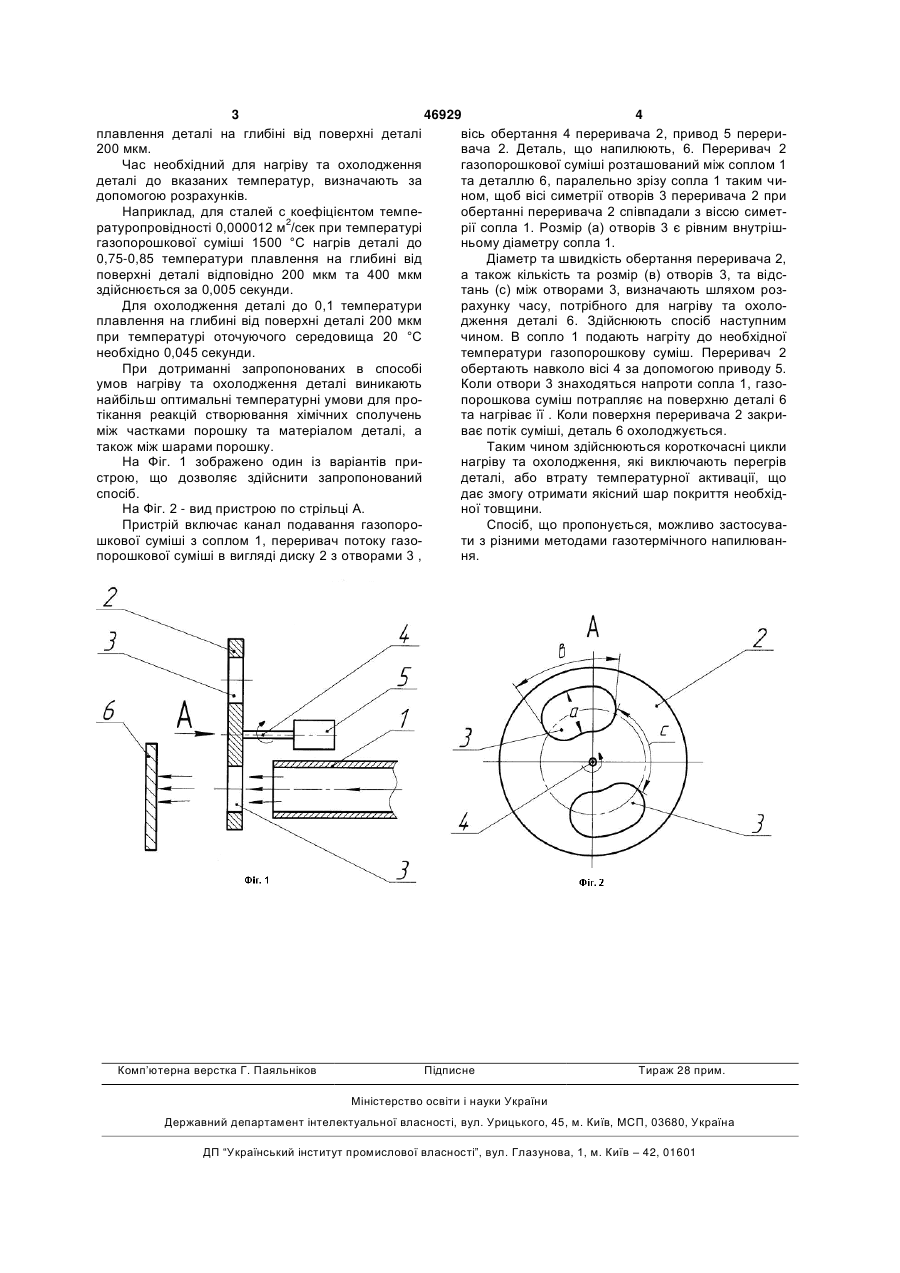

Спосіб газотермічного нанесення покриттів з порошкових матеріалів, в якому формують несучий потік газопорошкової суміші, підігрівають його, прискорюють та спрямовують до деталі, який від 3 46929 4 плавлення деталі на глибіні від поверхні деталі вісь обертання 4 переривача 2, привод 5 перери200 мкм. вача 2. Деталь, що напилюють, 6. Переривач 2 Час необхідний для нагріву та охолодження газопорошкової суміші розташований між соплом 1 деталі до вказаних температур, визначають за та деталлю 6, паралельно зрізу сопла 1 таким чидопомогою розрахунків. ном, щоб вісі симетрії отворів 3 переривача 2 при Наприклад, для сталей с коефіцієнтом темпеобертанні переривача 2 співпадали з віссю симетратуропровідності 0,000012 м2/сек при температурі рії сопла 1. Розмір (а) отворів 3 є рівним внутрішгазопорошкової суміші 1500 °С нагрів деталі до ньому діаметру сопла 1. 0,75-0,85 температури плавлення на глибині від Діаметр та швидкість обертання переривача 2, поверхні деталі відповідно 200 мкм та 400 мкм а також кількість та розмір (в) отворів 3, та відсздійснюється за 0,005 секунди. тань (с) між отворами 3, визначають шляхом розДля охолодження деталі до 0,1 температури рахунку часу, потрібного для нагріву та охолоплавлення на глибині від поверхні деталі 200 мкм дження деталі 6. Здійснюють спосіб наступним при температурі оточуючого середовища 20 °С чином. В сопло 1 подають нагріту до необхідної необхідно 0,045 секунди. температури газопорошкову суміш. Переривач 2 При дотриманні запропонованих в способі обертають навколо вісі 4 за допомогою приводу 5. умов нагріву та охолодження деталі виникають Коли отвори 3 знаходяться напроти сопла 1, газонайбільш оптимальні температурні умови для пропорошкова суміш потрапляє на поверхню деталі 6 тікання реакцій створювання хімічних сполучень та нагріває її . Коли поверхня переривача 2 закриміж частками порошку та матеріалом деталі, а ває потік суміші, деталь 6 охолоджується. також між шарами порошку. Таким чином здійснюються короткочасні цикли На Фіг. 1 зображено один із варіантів принагріву та охолодження, які виключають перегрів строю, що дозволяє здійснити запропонований деталі, або втрату температурної активації, що спосіб. дає змогу отримати якісний шар покриття необхідНа Фіг. 2 - вид пристрою по стрільці А. ної товщини. Пристрій включає канал подавання газопороСпосіб, що пропонується, можливо застосувашкової суміші з соплом 1, переривач потоку газоти з різними методами газотермічного напилюванпорошкової суміші в вигляді диску 2 з отворами 3 , ня. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
