Автоматичний вимикач

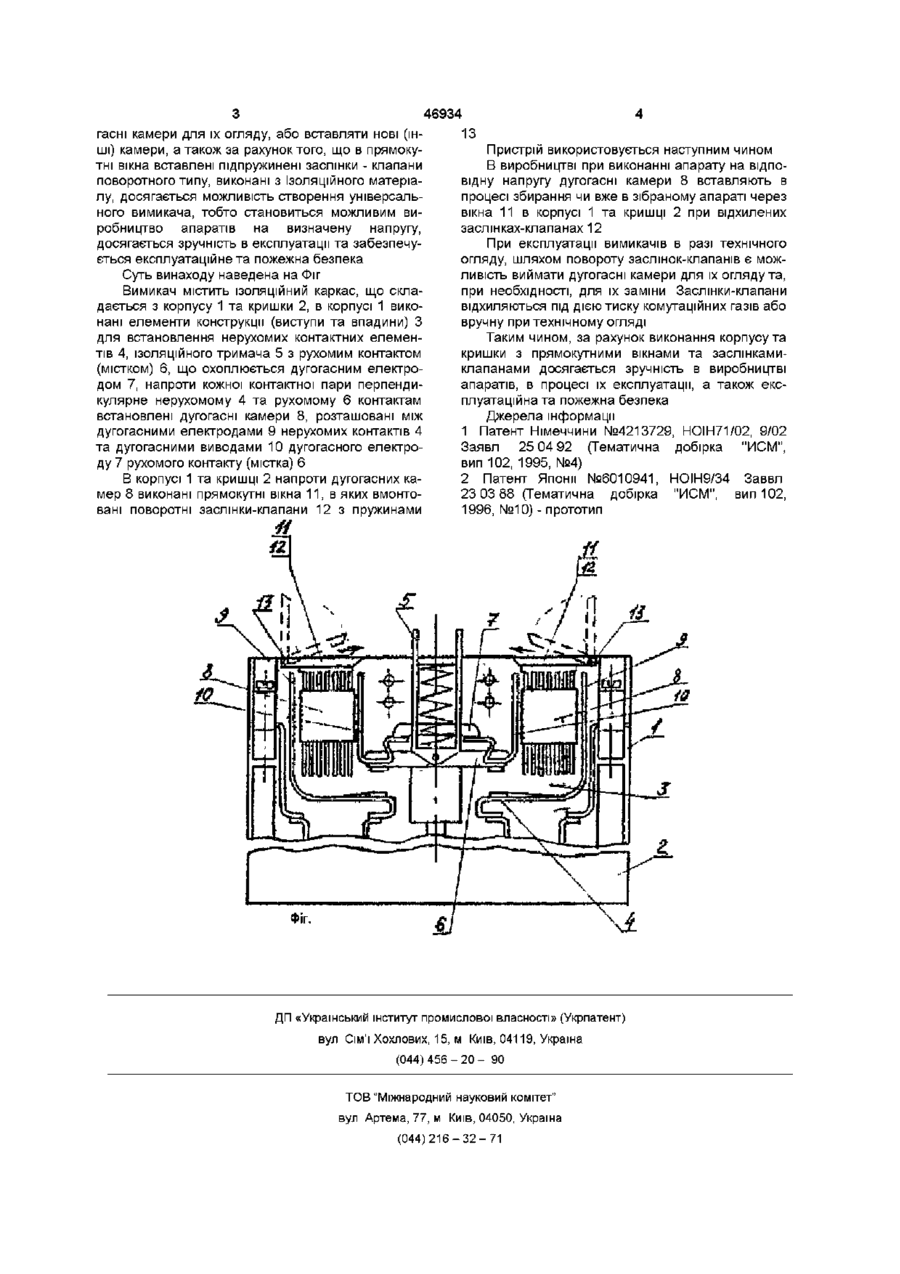

Автоматичний вимикач, що містить корпус та кришку, два нерухомих контактних елементи, розташовані напроти один одного з означеним ІЗОЛЯЦІЙНИМ проміжком між ними, та рухомий контактний елемент (місток), розташований над нерухомими контактними елементами, з можливістю переміщення його в вертикальному напрямку, кожна контактна пара нерухомого та рухомого контактних елементів має дугогасну камеру, який відрізняється тим, що в корпусі та кришці напроти дугогасних камер виконані прямокутні вікна, в які вмонтовані підпружинені заслінки-клапани поворотного типу, виконані з ІЗОЛЯЦІЙНОГО матеріалу Винахід належить до електротехніки, а саме до низьковольтних автоматичних вимикачів та вимикачів-контакторів, призначений для максимально-струмового захисту електричних пристроїв та керування ними Відомий вимикач [1] для однієї чи кількох фаз, що містить в кожній фазі нерухомі та рухомі контакти, кожній контактній парі відповідає дугогасна камера Контактні місця та дугогасні камери розташовані в нижній частині корпусу, виконаній в вигляді чаші Недоліком пристрою є те, що дугогасні камери розташовані в нижній частині корпусу, виконаній в вигляді чаші, та закриті для огляду в процесі обслуговування при експлуатації Найбільші близьким по технічній суті до пристрою, що заявляється, є пристрій [2], який містить два нерухомих контактних елементи, розташовані в ізоляційному корпусі напроти один одного з означеним ІЗОЛЯЦІЙНИМ проміжком між ними, та рухомій контактний елемент (місток), розташований над нерухомими контактними елементами, змонтований на тримачі з можливістю переміщення в вертикальному напрямку Пристрій містить дугогасну решітку для кожної пари рухомих та нерухомих контактів, пластини решітки розташовані взаємо паралельно з означеною відстанню між внутрішніми стінками Ізоляційного каркасу На верхній площині каркасу закріплена кришка з отворами над пластинами дугогасної решітки для випуску газу при комутації струму Недоліком цього пристрою є те, що пластини дугогасної решітки розташовані між внутрішніми стінками в дугогасних камерах ІЗОЛЯЦІЙНОГО каркасу, а каркас закритий зверху дугогасних камер кришкою з отворами для випуску газів, що небезпечно для експлуатаційного персоналу та в протипожежному відношенні В основу винаходу поставлено задачу створити такий автоматичний вимикач, щоб шляхом конструктивних змін в корпусі та кришці забезпечити без суттєвих витрат можливість виробництва цих апаратів на різні напруги електричних кіл, а також досягти зручності обслуговування їх при експлуатації та забезпечити експлуатаційну та пожежну безпеку Поставлена задача вирішується наступним чином Автоматичний вимикач містить корпус та кришку, два нерухомих контактних елементи, розташованих напроти один одного з означеним ІЗОЛЯЦІЙНИМ проміжком між ними, та рухомий контактний елемент (місток), розташований над нерухомими контактними елементами, з можливістю переміщення його в вертикальному напрямку, кожна контактна пара з нерухомого та рухомого контактних елементів, має дугогасну камеру В корпусі та кришці напроти дугогасних камер виконані прямокутні вікна в які вмонтовані підпружинені заслінки-клапани поворотного типу, виконані з ІЗОЛЯЦІЙНОГО матеріалу Саме за рахунок того, що в корпусі та кришці вимикача напроти дугогасних камер виконані прямокутні вікна, з'явилась можливість виймати дуго СО (О 46934 гасні камери для їх огляду, або вставляти нові (ІНШІ) камери, а також за рахунок того, що в прямокутні вікна вставлені підпружинені заслінки - клапани поворотного типу, виконані з Ізоляційного матеріалу, досягається можливість створення універсального вимикача, тобто становиться можливим виробництво апаратів на визначену напругу, досягається зручність в експлуатації та забезпечується експлуатаційне та пожежна безпека Суть винаходу наведена на Фіг Вимикач містить ІЗОЛЯЦІЙНИЙ каркас, що складається з корпусу 1 та кришки 2, в корпусі 1 виконані елементи конструкції (виступи та впадини) З для встановлення нерухомих контактних елементів 4, ІЗОЛЯЦІЙНОГО тримача 5 з рухомим контактом (містком) 6, що охоплюється дугогасним електродом 7, напроти кожної контактної пари перпендикулярне нерухомому 4 та рухомому 6 контактам встановлені дугогасні камери 8, розташовані між дугогасними електродами 9 нерухомих контактів 4 та дугогасними виводами 10 дугогасного електроду 7 рухомого контакту (містка) 6 В корпусі 1 та кришці 2 напроти дугогасних камер 8 виконані прямокутні вікна 1 1 , в яких вмонтовані поворотні заслінки-клапани 12 з пружинами 13 Пристрій використовується наступним чином В виробництві при виконанні апарату на відповідну напругу дугогасні камери 8 вставляють в процесі збирання чи вже в зібраному апараті через вікна 11 в корпусі 1 та кришці 2 при відхилених заслінках-клапанах 12 При експлуатації вимикачів в разі технічного огляду, шляхом повороту заслінок-клапанів є можливість виймати дугогасні камери для їх огляду та, при необхідності, для їх заміни Заслінки-клапани відхиляються під дією тиску комутаційних газів або вручну при технічному огляді Таким чином, за рахунок виконання корпусу та кришки з прямокутними вікнами та заслінкамиклапанами досягається зручність в виробництві апаратів, в процесі їх експлуатації, а також експлуатаційна та пожежна безпека Джерела інформації 1 Патент Німеччини №4213729, НОІН71/02, 9/02 Заявл 25 04 92 (Тематична добірка "ИСМ", вип 102, 1995, №4) 2 Патент Японії №6010941, НОІН9/34 Заввл 23 03 88 (Тематична добірка "ИСМ", вип 102, 1996, №10) - прототип J Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
