Конструкційна панель

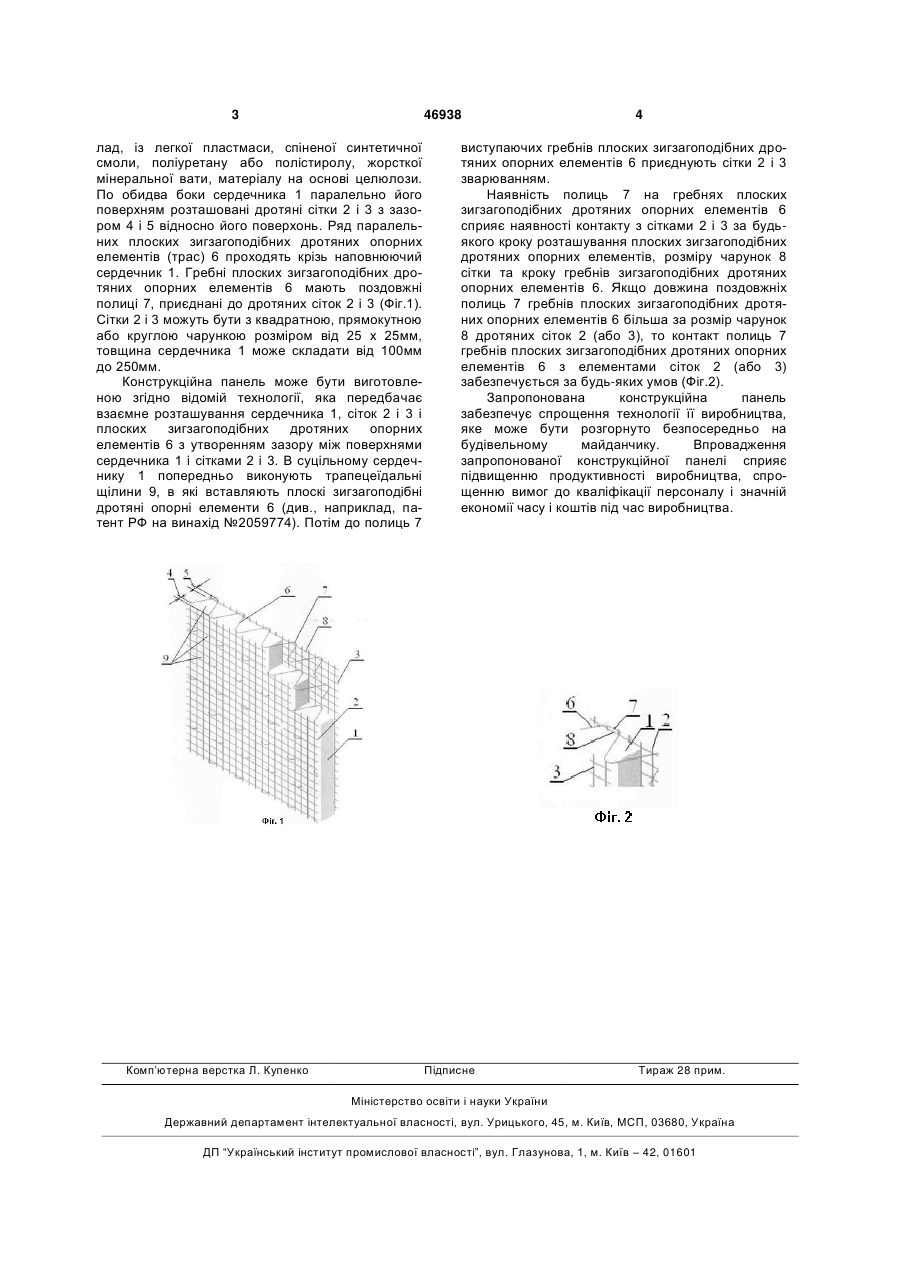

1. Конструкційна панель, що містить сердечник у вигляді шару наповнювача, по обидва боки якого паралельно його поверхням і з зазором відносно його поверхонь розташовані дротяні сітки, і 3 46938 лад, із легкої пластмаси, спіненої синтетичної смоли, поліуретану або полістиролу, жорсткої мінеральної вати, матеріалу на основі целюлози. По обидва боки сердечника 1 паралельно його поверхням розташовані дротяні сітки 2 і 3 з зазором 4 і 5 відносно його поверхонь. Ряд паралельних плоских зигзагоподібних дротяних опорних елементів (трас) 6 проходять крізь наповнюючий сердечник 1. Гребні плоских зигзагоподібних дротяних опорних елементів 6 мають поздовжні полиці 7, приєднані до дротяних сіток 2 і 3 (Фіг.1). Сітки 2 і 3 можуть бути з квадратною, прямокутною або круглою чарункою розміром від 25 х 25мм, товщина сердечника 1 може складати від 100мм до 250мм. Конструкційна панель може бути виготовленою згідно відомій технології, яка передбачає взаємне розташування сердечника 1, сіток 2 і 3 і плоских зигзагоподібних дротяних опорних елементів 6 з утворенням зазору між поверхнями сердечника 1 і сітками 2 і 3. В суцільному сердечнику 1 попередньо виконують трапецеїдальні щілини 9, в які вставляють плоскі зигзагоподібні дротяні опорні елементи 6 (див., наприклад, патент РФ на винахід №2059774). Потім до полиць 7 Комп’ютерна верстка Л. Купенко 4 виступаючих гребнів плоских зигзагоподібних дротяних опорних елементів 6 приєднують сітки 2 і 3 зварюванням. Наявність полиць 7 на гребнях плоских зигзагоподібних дротяних опорних елементів 6 сприяє наявності контакту з сітками 2 і 3 за будьякого кроку розташування плоских зигзагоподібних дротяних опорних елементів, розміру чарунок 8 сітки та кроку гребнів зигзагоподібних дротяних опорних елементів 6. Якщо довжина поздовжніх полиць 7 гребнів плоских зигзагоподібних дротяних опорних елементів 6 більша за розмір чарунок 8 дротяних сіток 2 (або 3), то контакт полиць 7 гребнів плоских зигзагоподібних дротяних опорних елементів 6 з елементами сіток 2 (або 3) забезпечується за будь-яких умов (Фіг.2). Запропонована конструкційна панель забезпечує спрощення технології її виробництва, яке може бути розгорнуто безпосередньо на будівельному майданчику. Впровадження запропонованої конструкційної панелі сприяє підвищенню продуктивності виробництва, спрощенню вимог до кваліфікації персоналу і значній економії часу і коштів під час виробництва. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
