Конструкційна панель

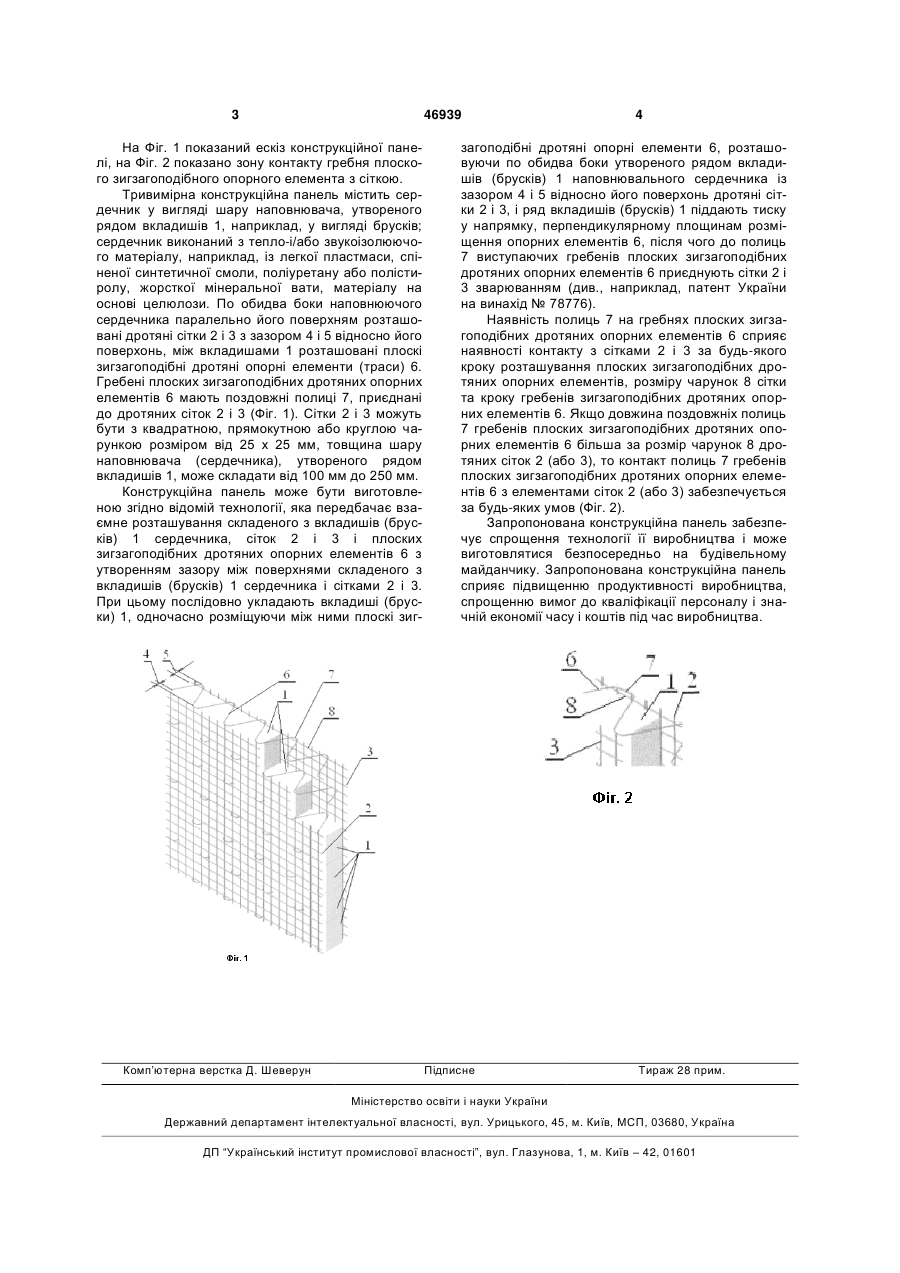

1. Конструкційна панель, що містить сердечник у вигляді шару наповнювача, утвореного рядом вкладишів, наприклад, у вигляді брусків, по обидва боки якого паралельно його поверхням і з зазором відносно його поверхонь розташовані 3 46939 На Фіг. 1 показаний ескіз конструкційної панелі, на Фіг. 2 показано зону контакту гребня плоского зигзагоподібного опорного елемента з сіткою. Тривимірна конструкційна панель містить сердечник у вигляді шару наповнювача, утвореного рядом вкладишів 1, наприклад, у вигляді брусків; сердечник виконаний з тепло-і/або звукоізолюючого матеріалу, наприклад, із легкої пластмаси, спіненої синтетичної смоли, поліуретану або полістиролу, жорсткої мінеральної вати, матеріалу на основі целюлози. По обидва боки наповнюючого сердечника паралельно його поверхням розташовані дротяні сітки 2 і 3 з зазором 4 і 5 відносно його поверхонь, між вкладишами 1 розташовані плоскі зигзагоподібні дротяні опорні елементи (траси) 6. Гребені плоских зигзагоподібних дротяних опорних елементів 6 мають поздовжні полиці 7, приєднані до дротяних сіток 2 і 3 (Фіг. 1). Сітки 2 і 3 можуть бути з квадратною, прямокутною або круглою чарункою розміром від 25 х 25 мм, товщина шару наповнювача (сердечника), утвореного рядом вкладишів 1, може складати від 100 мм до 250 мм. Конструкційна панель може бути виготовленою згідно відомій технології, яка передбачає взаємне розташування складеного з вкладишів (брусків) 1 сердечника, сіток 2 і 3 і плоских зигзагоподібних дротяних опорних елементів 6 з утворенням зазору між поверхнями складеного з вкладишів (брусків) 1 сердечника і сітками 2 і 3. При цьому послідовно укладають вкладиші (бруски) 1, одночасно розміщуючи між ними плоскі зиг Комп’ютерна верстка Д. Шеверун 4 загоподібні дротяні опорні елементи 6, розташовуючи по обидва боки утвореного рядом вкладишів (брусків) 1 наповнювального сердечника із зазором 4 і 5 відносно його поверхонь дротяні сітки 2 і 3, і ряд вкладишів (брусків) 1 піддають тиску у напрямку, перпендикулярному площинам розміщення опорних елементів 6, після чого до полиць 7 виступаючих гребенів плоских зигзагоподібних дротяних опорних елементів 6 приєднують сітки 2 і 3 зварюванням (див., наприклад, патент України на винахід № 78776). Наявність полиць 7 на гребнях плоских зигзагоподібних дротяних опорних елементів 6 сприяє наявності контакту з сітками 2 і 3 за будь-якого кроку розташування плоских зигзагоподібних дротяних опорних елементів, розміру чарунок 8 сітки та кроку гребенів зигзагоподібних дротяних опорних елементів 6. Якщо довжина поздовжніх полиць 7 гребенів плоских зигзагоподібних дротяних опорних елементів 6 більша за розмір чарунок 8 дротяних сіток 2 (або 3), то контакт полиць 7 гребенів плоских зигзагоподібних дротяних опорних елементів 6 з елементами сіток 2 (або 3) забезпечується за будь-яких умов (Фіг. 2). Запропонована конструкційна панель забезпечує спрощення технології її виробництва і може виготовлятися безпосередньо на будівельному майданчику. Запропонована конструкційна панель сприяє підвищенню продуктивності виробництва, спрощенню вимог до кваліфікації персоналу і значній економії часу і коштів під час виробництва. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
