Спосіб г.а. хайліса для забезпечення чистого кочення колеса по грунту
Формула / Реферат
Спосіб для забезпечення чистого кочення колеса по ґрунту приводним механізмом, який здійснюють шляхом прикладання до вала колеса сили і його обертання в напрямку, який забезпечує рух вперед, який відрізняється тим, що привод здійснюють одночасно як за допомогою горизонтальної діючої сили, що передається тяговою машиною через раму, так і крутного моменту, що створюється і передається двигуном через вал, а обертання від тягової машини колесу та від двигуна або від другого колеса машини на шестірню колеса передаються одночасно.
Текст

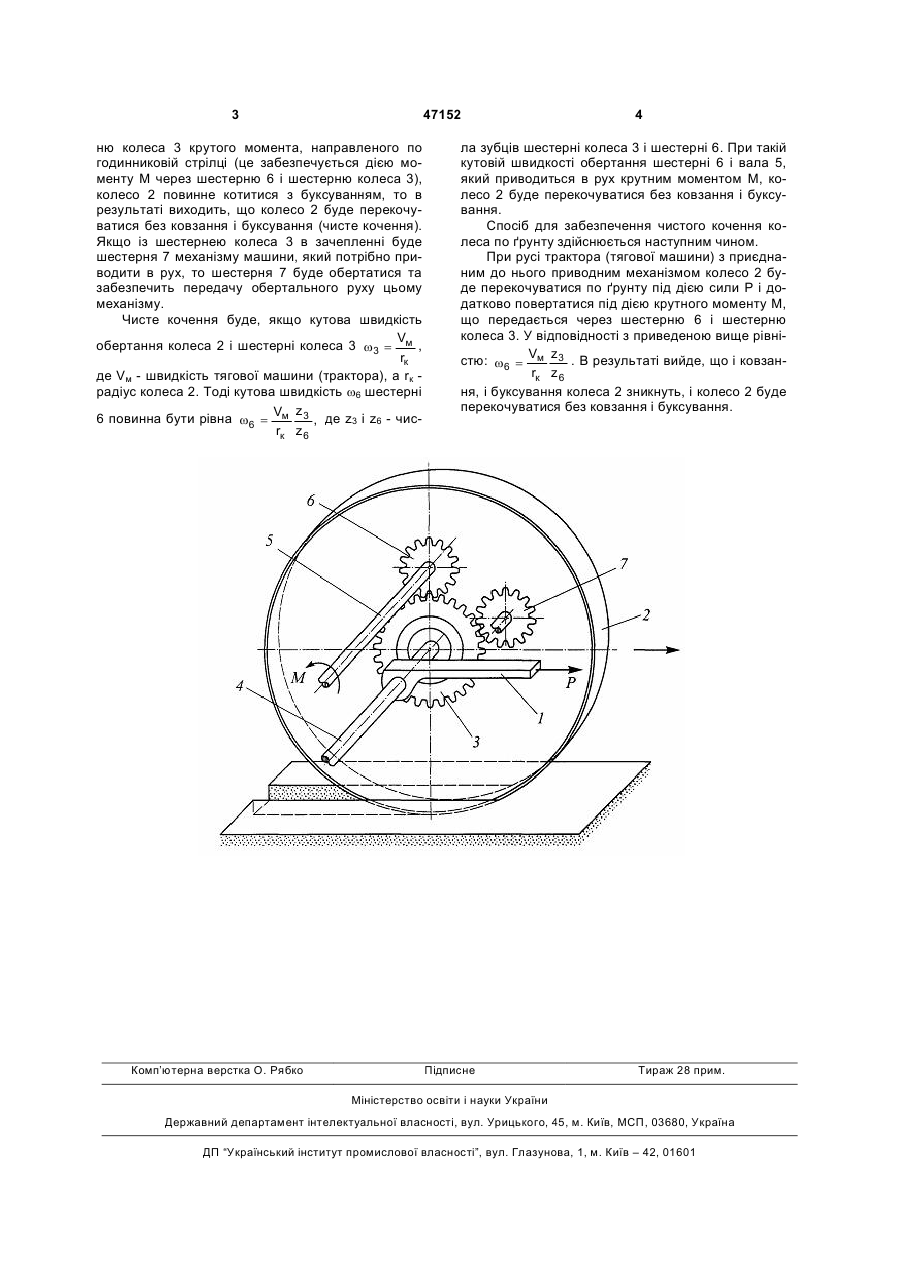

Спосіб для забезпечення чистого кочення колеса по ґрунту приводним механізмом, який здійснюють шляхом прикладання до вала колеса сили і 3 47152 ню колеса 3 крутого момента, направленого по годинниковій стрілці (це забезпечується дією моменту М через шестерню 6 і шестерню колеса 3), колесо 2 повинне котитися з буксуванням, то в результаті виходить, що колесо 2 буде перекочуватися без ковзання і буксування (чисте кочення). Якщо із шестернею колеса 3 в зачепленні буде шестерня 7 механізму машини, який потрібно приводити в рух, то шестерня 7 буде обертатися та забезпечить передачу обертального руху цьому механізму. Чисте кочення буде, якщо кутова швидкість V обертання колеса 2 і шестерні колеса 3 w3 = м , rк де Vм - швидкість тягової машини (трактора), а rк радіус колеса 2. Тоді кутова швидкість w6 шестерні V z 6 повинна бути рівна w6 = м 3 , де z3 і z6 - чисrк z 6 Комп’ютерна верстка О. Рябко 4 ла зубців шестерні колеса 3 і шестерні 6. При такій кутовій швидкості обертання шестерні 6 і вала 5, який приводиться в рух крутним моментом М, колесо 2 буде перекочуватися без ковзання і буксування. Спосіб для забезпечення чистого кочення колеса по ґрунту здійснюється наступним чином. При русі трактора (тягової машини) з приєднаним до нього приводним механізмом колесо 2 буде перекочуватися по ґрунту під дією сили Р і додатково повертатися під дією крутного моменту М, що передається через шестерню 6 і шестерню колеса 3. У відповідності з приведеною вище рівніV z стю: w6 = м 3 . В результаті вийде, що і ковзанrк z 6 ня, і буксування колеса 2 зникнуть, і колесо 2 буде перекочуватися без ковзання і буксування. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of khailis for providing pure rolling of wheel on ground
Автори англійськоюKhailis Hedal Abramovych
Назва патенту російськоюСпособ г.а. хайлиса для обеспечения чистого качения колеса по почве
Автори російськоюХайлис Гедаль Абрамович
МПК / Мітки
МПК: A01D 45/06
Мітки: г.а, колеса, кочення, забезпечення, спосіб, хайліса, чистого, грунту
