Система для визначення параметрів руху автотранспортних засобів при динамічних (кваліметричних) випробуваннях
Номер патенту: 51031
Опубліковано: 25.06.2010
Автори: Файст Валерій Львович, Коробко Андрій Іванович, Подригало Михайло Абович, Клец Дмитро Михайлович
Формула / Реферат
Система для визначення параметрів руху автотранспортних засобів (АТЗ) при динамічних (кваліметричних) випробуваннях, що складається з елементів вимірювання та пристроїв обробки та візуалізації інформації, яка відрізняється тим, що визначення параметрів руху здійснюють одночасно двома датчиками прискорень, причому датчики прискорень вимірюють прискорення АТЗ у повздовжній, поперечній та вертикальній площинах, інформацію про параметри руху АТЗ у цих площинах одержують шляхом математичної обробки без застосування інтегрування сигналів з датчиків прискорень.
Текст

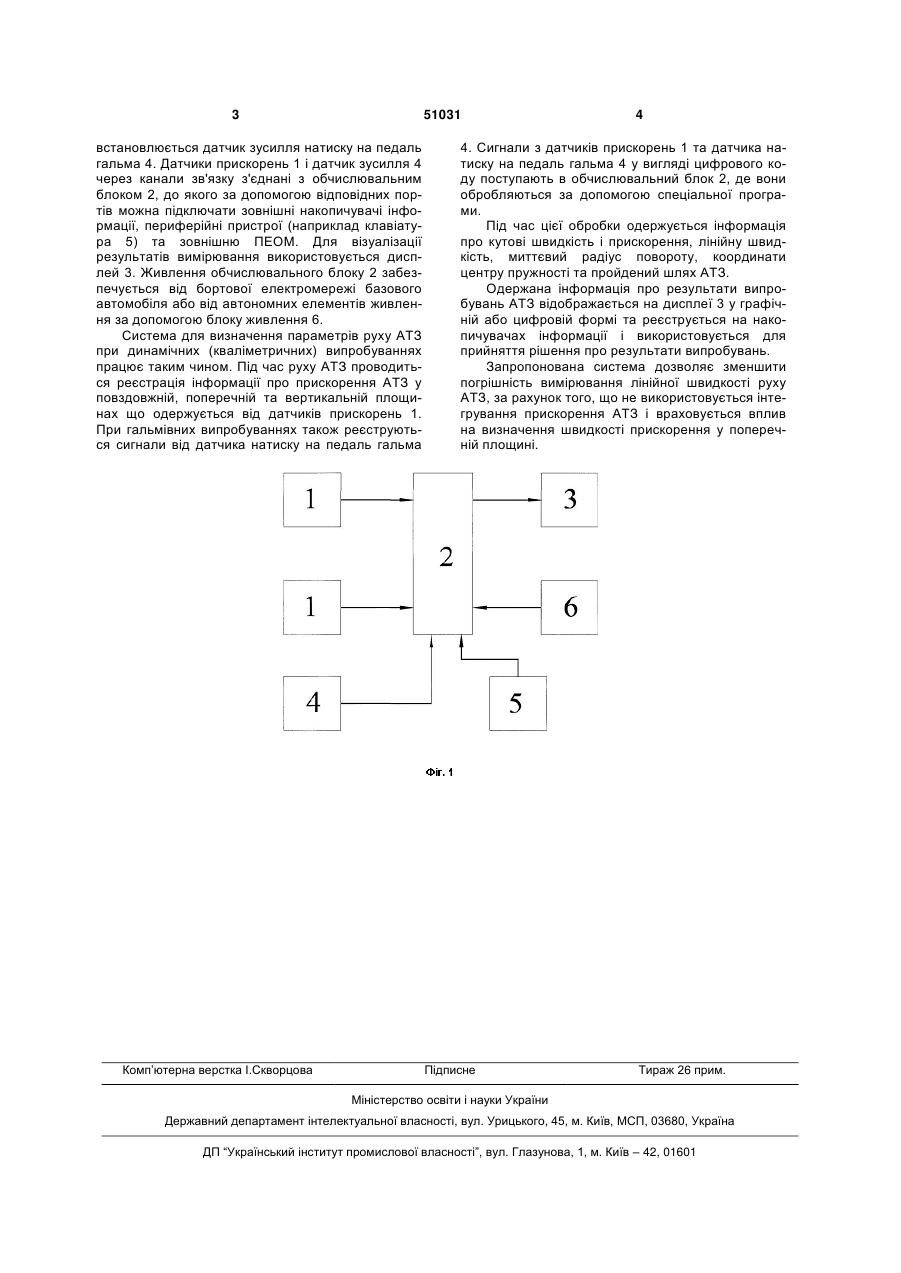

Система для визначення параметрів руху автотранспортних засобів (АТЗ) при динамічних 3 51031 встановлюється датчик зусилля натиску на педаль гальма 4. Датчики прискорень 1 і датчик зусилля 4 через канали зв'язку з'єднані з обчислювальним блоком 2, до якого за допомогою відповідних портів можна підключати зовнішні накопичувачі інформації, периферійні пристрої (наприклад клавіатура 5) та зовнішню ПЕОМ. Для візуалізації результатів вимірювання використовується дисплей 3. Живлення обчислювального блоку 2 забезпечується від бортової електромережі базового автомобіля або від автономних елементів живлення за допомогою блоку живлення 6. Система для визначення параметрів руху АТЗ при динамічних (кваліметричних) випробуваннях працює таким чином. Під час руху АТЗ проводиться реєстрація інформації про прискорення АТЗ у повздовжній, поперечній та вертикальній площинах що одержується від датчиків прискорень 1. При гальмівних випробуваннях також реєструються сигнали від датчика натиску на педаль гальма Комп’ютерна верстка І.Скворцова 4 4. Сигнали з датчиків прискорень 1 та датчика натиску на педаль гальма 4 у вигляді цифрового коду поступають в обчислювальний блок 2, де вони обробляються за допомогою спеціальної програми. Під час цієї обробки одержується інформація про кутові швидкість і прискорення, лінійну швидкість, миттєвий радіус повороту, координати центру пружності та пройдений шлях АТЗ. Одержана інформація про результати випробувань АТЗ відображається на дисплеї 3 у графічній або цифровій формі та реєструється на накопичувачах інформації і використовується для прийняття рішення про результати випробувань. Запропонована система дозволяє зменшити погрішність вимірювання лінійної швидкості руху АТЗ, за рахунок того, що не використовується інтегрування прискорення АТЗ і враховується вплив на визначення швидкості прискорення у поперечній площині. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for determination of parameters of motion of motor transport means at dynamical (cvalimetric) tests
Автори англійськоюPodryhalo Mykhailo Abovych, Korobko Andrii Ivanovych, Klets Dmytro Mykhailovych, Faist Valerii Lvovych
Назва патенту російськоюСистема для определения параметров движения автотранспортных средств при динамических (квалиметрических) испытаниях
Автори російськоюПодрыгало Михаил Абович, Коробко Андрей Иванович, Клец Дмитрий Михайлович, Файст Валерий Львович
МПК / Мітки
МПК: G01P 3/00, G01P 15/00
Мітки: засобів, визначення, кваліметричних, випробуваннях, параметрів, система, руху, автотранспортних, динамічних
