Пристрій для отримання шару цементно-піщаного розчину

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 47167

Опубліковано: 25.01.2010

Автори: Бондар Олександр Миколайович, Андреєв Ігор Анатолійович

Завантажити PDF файл.

Формула / Реферат

Пристрій для отримання шару цементно-піщаного розчину, що містить вібруючий дозатор-живильник з закріпленою у нижній частині горизонтальною плитою, на поверхні якої розташована верхня стрічка транспортера, при цьому на нижній крайці передньої стінки дозатора-живильника виконані вирізи, рівномірно розташовані по її довжині, а над вирізами розташований розріджувач джгутів розчину, виконаний у вигляді гребінки, який відрізняється тим, що розріджувач джгутів розчину жорстко закріплений на заслінці, встановленій на передній стінці дозатора-живильника з можливістю регулювання її по висоті відносно вирізів.

Текст

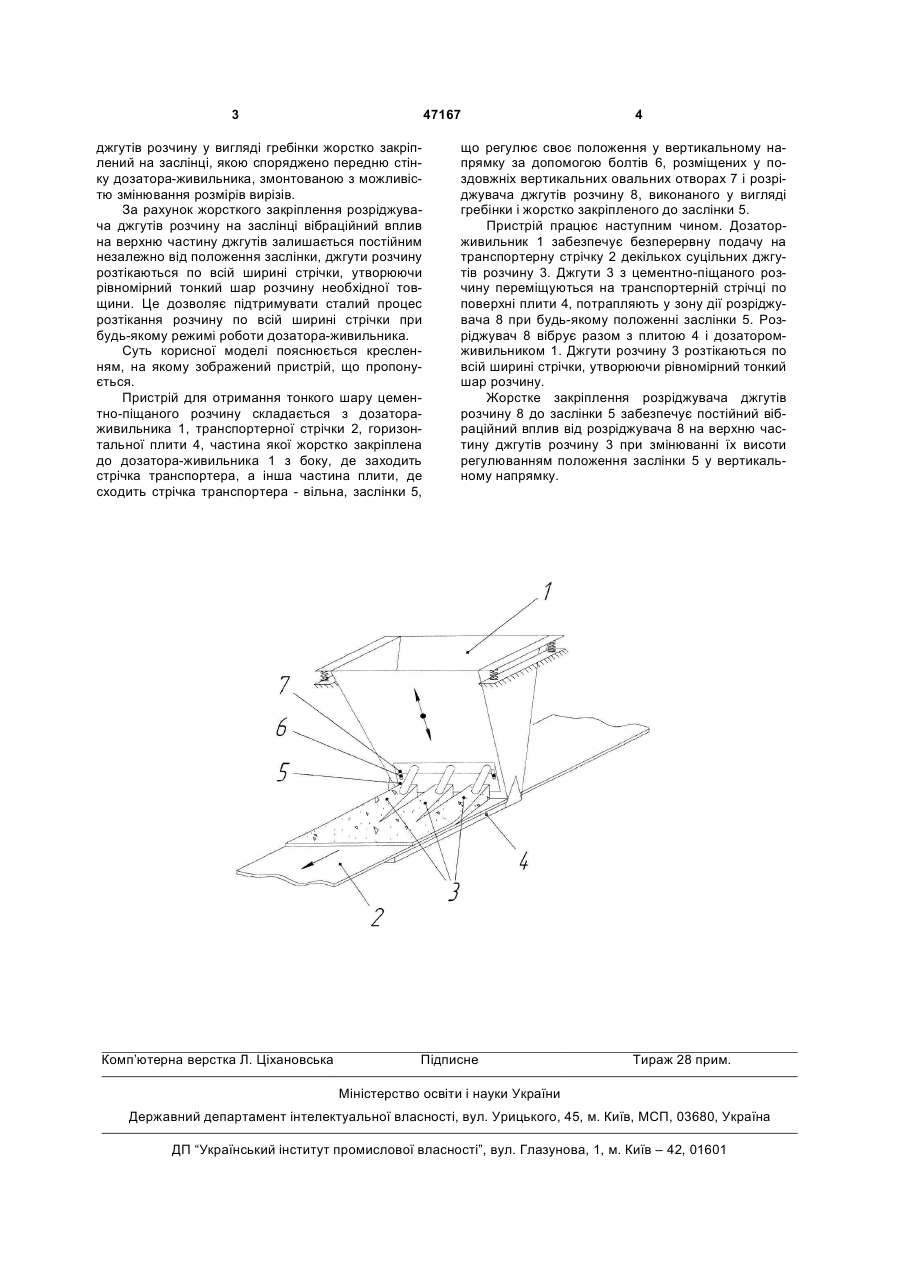

Пристрій для отримання шару цементнопіщаного розчину, що містить вібруючий дозатор 3 47167 джгутів розчину у вигляді гребінки жорстко закріплений на заслінці, якою споряджено передню стінку дозатора-живильника, змонтованою з можливістю змінювання розмірів вирізів. За рахунок жорсткого закріплення розріджувача джгутів розчину на заслінці вібраційний вплив на верхню частину джгутів залишається постійним незалежно від положення заслінки, джгути розчину розтікаються по всій ширині стрічки, утворюючи рівномірний тонкий шар розчину необхідної товщини. Це дозволяє підтримувати сталий процес розтікання розчину по всій ширині стрічки при будь-якому режимі роботи дозатора-живильника. Суть корисної моделі пояснюється кресленням, на якому зображений пристрій, що пропонується. Пристрій для отримання тонкого шару цементно-піщаного розчину складається з дозатораживильника 1, транспортерної стрічки 2, горизонтальної плити 4, частина якої жорстко закріплена до дозатора-живильника 1 з боку, де заходить стрічка транспортера, а інша частина плити, де сходить стрічка транспортера - вільна, заслінки 5, Комп’ютерна верстка Л. Ціхановська 4 що регулює своє положення у вертикальному напрямку за допомогою болтів 6, розміщених у поздовжніх вертикальних овальних отворах 7 і розріджувача джгутів розчину 8, виконаного у вигляді гребінки і жорстко закріпленого до заслінки 5. Пристрій працює наступним чином. Дозаторживильник 1 забезпечує безперервну подачу на транспортерну стрічку 2 декількох суцільних джгутів розчину 3. Джгути 3 з цементно-піщаного розчину переміщуються на транспортерній стрічці по поверхні плити 4, потрапляють у зону дії розріджувача 8 при будь-якому положенні заслінки 5. Розріджувач 8 вібрує разом з плитою 4 і дозаторомживильником 1. Джгути розчину 3 розтікаються по всій ширині стрічки, утворюючи рівномірний тонкий шар розчину. Жорстке закріплення розріджувача джгутів розчину 8 до заслінки 5 забезпечує постійний вібраційний вплив від розріджувача 8 на верхню частину джгутів розчину 3 при змінюванні їх висоти регулюванням положення заслінки 5 у вертикальному напрямку. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for making layer of cement-sand solution

Автори англійською

Andreiev Ihor Anatoliiovych, Bondar Oleksandr Mykolaiovych

Назва патенту російською

Устройство для получения слоя цементно-песчаного раствора

Автори російською

Андреев Игорь Анатольевич, Бондар Александр Николаевич

МПК / Мітки

Автори: Мікульонок Ігор Олегович, Бондар Олександр Миколайович, Андреєв Ігор Анатолійович

МПК: B28B 13/00

Мітки: пристрій, одержання, шару, розчину, цементно-піщаного

Формула / Реферат:

Пристрій для одержання шару цементно-піщаного розчину, що містить бункер з похилими плоскими стінками, а також розташований під ним стрічковий транспортер, під верхньою гілкою якого з боку передньої стінки бункера змонтовано вібростіл, при цьому на нижній крайці передньої стінки бункера виконано рівномірно розташовані по її довжині вирізи, кожний з яких виконано таким, що він звужується догори, який відрізняється тим, що нижню крайку...
