Спосіб вимірювання та контролю параметрів вібрації турбомашини

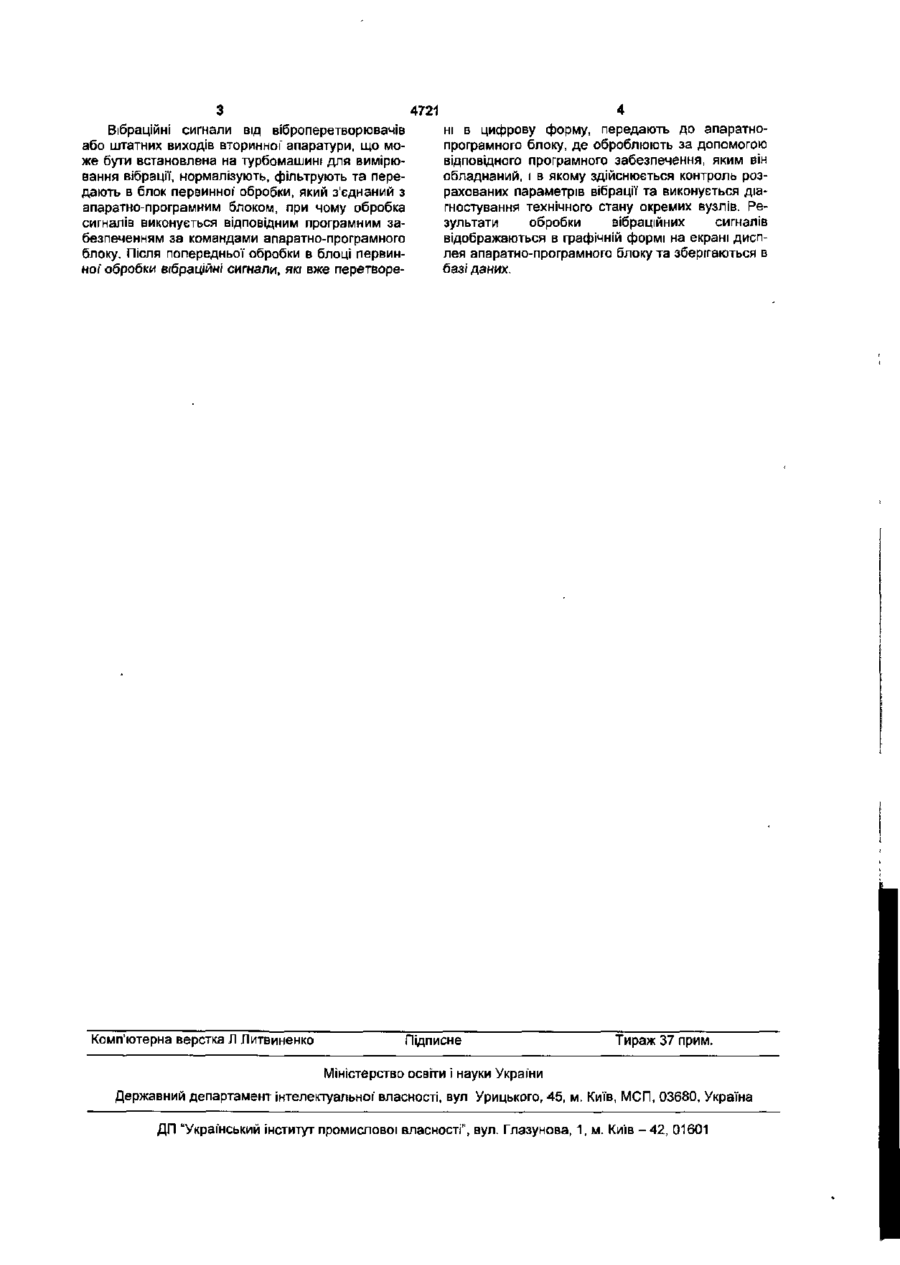

Спосіб вимірювання та контролю параметрів вібрації турбомашин, за яким параметри вібрації вимірюють за допомогою датчиків віброприско рення, при цьому сигнали від датчиків віброприскорення перетворюють в цифрову форму, оброблюють за допомогою апаратно-програмного блоку, а результати відображаються в графічній формі на екрані дисплея апаратно-програмного блоку, який відрізняється тим, що вібраційні сигнали від датчиків віброприскорення або штатних виходів вторинної' апаратури, що може бути встановлена на турбомашині для вимірювання вібрації, нормалізуються, фільтруються та попередньо оброблюються в блоці первинної обробки відповідним програмним забезпеченням за командами апаратнопрограмного блоку, який з'єднаний з блоком первинної' обробки і в якому здійснюють контроль розрахованих параметрів вібрації. Корисна модель відноситься до вимірювальної техніки і може бути використана для вимірювання та контролю параметрів вібрації вузлів турбомашин, зокрема газоперекачувального обладнання. Відомий спосіб вимірювання параметрів вібрації турбомашин (заявка Росії № 93025013, МПК6 G01H11/00), оснований на вимірюванні параметрів вібропереміщення за допомогою датчиків віброприскорення, при цьому сигнали від датчиків віброприскорення двічі інтегрують і перетворюють в цифрову форму, оброблюють за допомогою апаратно-програмного блоку на базі портативного комп'ютера типу леп-топ з відповідним програмним забезпеченням. Результати розрахунків відображаються в графічній формі на екрані дисплея комп'ютера Передбачена можливість отримання твердої копії за результатами вимірювань. Недоліком цього способу є недостатня точність, надійність вимірів та достовірність контролю параметрів вібрації турбомашин в умовах експлуатації. Задачею корисної моделі, що пропонується, є підвищення точності, надійності вимірів та достовірності контролю параметрів вібрації" і відповідно діагностування технічного стану турбомашин в умовах експлуатації Поставлена задача вирішується за рахунок того, що в способі вимірювання параметрів вібрації турбомашин параметри вібрації крім того, що вимірюють за допомогою датчиків віброприскорення, при цьому сигнали від датчиків віброприскорення перетворюють в цифрову форму, оброблюють за допомогою апаратно-програмного блоку, а результати відображують в графічній формі на екрані дисплея комп'ютера, додатково есбраційні сигнали від датчиків віброприскорення нормалізують, фільтрують та попередньо оброблюють в блоці первинної обробки ВІДПОВІДНИМ програмним забезпеченням за командами апаратно-програмного блоку, який з'єднаний з блоком первинної обробки і в якому здійснюють контроль розрахованих параметрів вібрації. Технічним результатом від використання способу, що пропонується, є підвищення достовірності і надійності передачі вібросигналу, усунення завад завдяки можливості близького розташування блоку первинної обробки інформацм до джерел вібросигналу. Попередньо оброблений вібросигнал передають до апаратно-програмного блоку, який може бути розташований на значній відстані від контрольованого агрегату, у цифровій формі що дозволяє повністю усунути вплив промислових завад на лінію зв'язку. Спосіб вимірювання та контролю параметрів вібрації турбомашин використовується таким чином. CM 4721 Вібраційні сигнали від віброперетворювачів або штатних виходів вторинної" апаратури, що може бути встановлена на турбомашині для вимірювання вібрації, нормалізують, фільтрують та передають в блок первинної обробки, який з'єднаний з апаратно-програмним блоком, при чому обробка сигналів виконується відповідним програмним забезпеченням за командами апаратно-програмного блоку. Після попередньої обробки в блоці первинної обробки вібраційні сигнали, які вже перетворе Комп'ютерна верстка Л Литвиненко ні в цифрову форму, передають до апаратнопрограмного блоку, де оброблюють за допомогою відповідного програмного забезпечення, яким він обладнаний, і в якому здійснюється контроль розрахованих параметрів вібрації та виконується діагностування технічного стану окремих вузлів. Результати обробки вібраційних сигналів відображаються в графічній формі на екрані дисплея а па ратно-про гра много блоку та зберігаються в базі даних. Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
