Нарізне з’єднання важконавантажених деталей

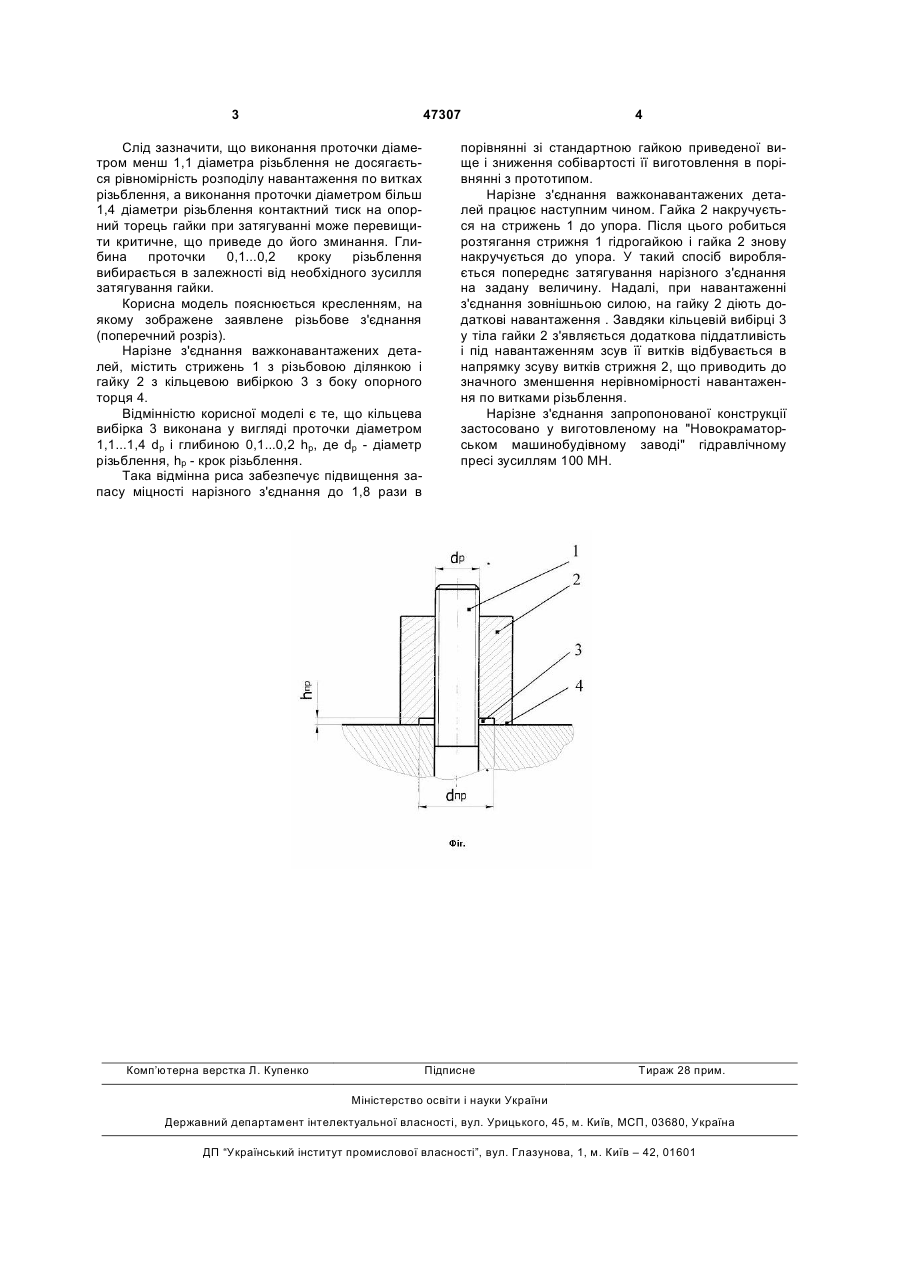

Нарізне з'єднання важконавантажених деталей, що містить стрижень з різьбовою ділянкою і гайку з кільцевою вибіркою з боку опорного торця, яке відрізняється тим, що кільцева вибірка виконана у вигляді проточки діаметром 1,1...1,4 dp і глибиною 0,1...0,2 hp, де dp - діаметр різьби, hp крок різьби. (19) (21) u200908196 (22) 03.08.2009 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) КОЛЕСНИК ВОЛОДИМИР ФЕДОРОВИЧ, ВОЛЬВАЧ ОЛЕКСАНДР ЄВГЕНІЙОВИЧ, РУДЕНКО ЮРІЙ ВІКТОРОВИЧ, ЗОНЕНКО ЮРІЙ ВІКТОРОВИЧ, КИСЕЛЬОВ ОЛЕКСАНДР ГРИГОРОВИЧ, БУРЕНКО ОЛЕКСАНДР ГЕОРГІЙОВИЧ, ШМАТЬКО АНДРІЙ ВІКТОРОВИЧ 3 47307 Слід зазначити, що виконання проточки діаметром менш 1,1 діаметра різьблення не досягається рівномірність розподілу навантаження по витках різьблення, а виконання проточки діаметром більш 1,4 діаметри різьблення контактний тиск на опорний торець гайки при затягуванні може перевищити критичне, що приведе до його зминання. Глибина проточки 0,1...0,2 кроку різьблення вибирається в залежності від необхідного зусилля затягування гайки. Корисна модель пояснюється кресленням, на якому зображене заявлене різьбове з'єднання (поперечний розріз). Нарізне з'єднання важконавантажених деталей, містить стрижень 1 з різьбовою ділянкою і гайку 2 з кільцевою вибіркою 3 з боку опорного торця 4. Відмінністю корисної моделі є те, що кільцева вибірка 3 виконана у вигляді проточки діаметром 1,1...1,4 dp і глибиною 0,1...0,2 hp, де dp - діаметр різьблення, hp - крок різьблення. Така відмінна риса забезпечує підвищення запасу міцності нарізного з'єднання до 1,8 рази в Комп’ютерна верстка Л. Купенко 4 порівнянні зі стандартною гайкою приведеної вище і зниження собівартості її виготовлення в порівнянні з прототипом. Нарізне з'єднання важконавантажених деталей працює наступним чином. Гайка 2 накручується на стрижень 1 до упора. Після цього робиться розтягання стрижня 1 гідрогайкою і гайка 2 знову накручується до упора. У такий спосіб виробляється попереднє затягування нарізного з'єднання на задану величину. Надалі, при навантаженні з'єднання зовнішньою силою, на гайку 2 діють додаткові навантаження . Завдяки кільцевій вибірці 3 у тіла гайки 2 з'являється додаткова піддатливість і під навантаженням зсув її витків відбувається в напрямку зсуву витків стрижня 2, що приводить до значного зменшення нерівномірності навантаження по витками різьблення. Нарізне з'єднання запропонованої конструкції застосовано у виготовленому на "Новокраматорськом машинобудівному заводі" гідравлічному пресі зусиллям 100 МН. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
