Спосіб вимірювання витрати енергоносіїв в автоматизованій системі

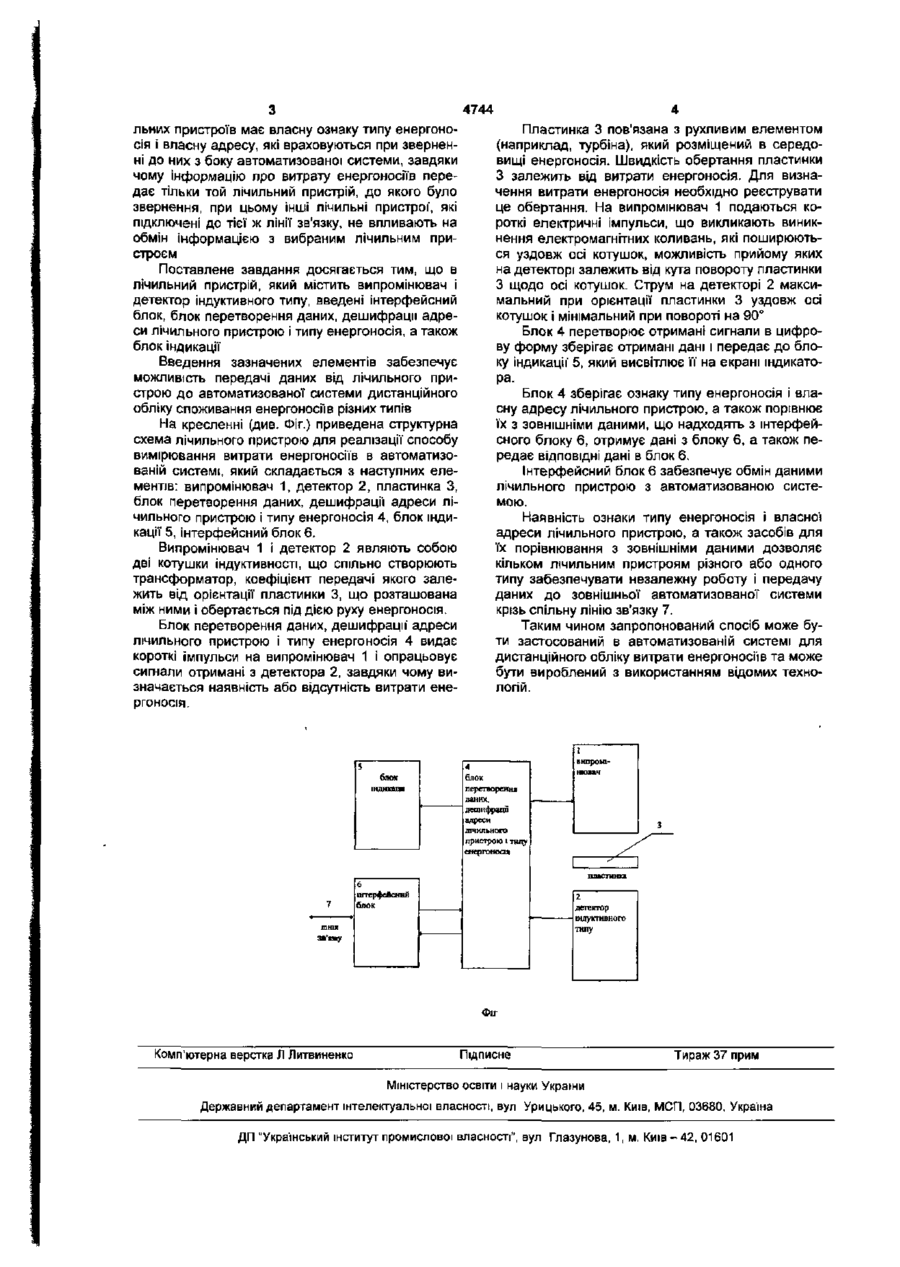

Спосіб вимірювання витрати енергоносіїв в автоматизованій системі полягає в тому, що для його здійснення лічильні пристрої, призначені для обліку енергоносіїв різного типу, підключають за допомогою лінії зв'язку до одного з входів автоматизованої системи, який відрізняється тим, що кожний з лічильних пристроїв має власну ознаку типу енергоносія і власну адресу, завдяки чому інформацію про витрату енергоносіїв в автоматизовану систему передає тільки той лічильний пристрій, до якого було звернення, при цьому інші лічильні пристрої, які підключені до тієї ж лінії зв'язку, не впливають на обмін інформацією з вибраним лічильним пристроєм. Корисна модель відноситься до техніки вимірювання витрати енергоносіїв та пристроїв для контролю споживання енергоносіїв і призначена для обліку споживання енергоносіїв, що використовуються в побутових умовах, на об'єктах комунального господарства і в умовах промислових підприємств. Відомий спосіб вимірювання витрати текучого середовища, що полягає у послідовному розповсюдженні двох ультразвукових сигналів у протилежних напрямках між двома ультразвуковими приймально-вимірювальними перетворювачами, що знаходяться на певній відстані один від одного у напрямку потоку середовища (патент України №49022 МПК6 G01 F1/66, 16.09.2002р.). Недоліками даного способу є відсутність можливості дистанційного обліку споживання енергоносіїв Відомий ЛІЧИЛЬНИЙ прилад для обліку витрати енергоресурсів (патент Росії №2131115, МПК6 G01F1/075, 17 02 97), що містить пристрій зняття інформації, електронний пристрій перетворення числа обертів чутливого елемента в кількість пропущеної через лічильник речовини, з системою живлення датчиків, блоком оптимізації коефіцієнта передачі в залежності від поточної витрати й пристрій індикації, причому пристрій зняття інформації виконано у вигляді двох датчиків Хола розташованих діаметрально щодо осі обертання магніту чутливого елемента, виходи датчиків об'єднані, датчики електрично пов'язані з системою живлення, що формує імпульси живлення по черзі на один з датчиків, при цьому пристрій індикації має схему його вмикання на фіксований час. Недоліками даного приладу є відсутність можливості дистанційного обліку споживання енергоносіїв. Найбільш близьким по технічній сутності є лічильний прилад, що містить чутливий елемент і електронний пристрій для перетворення числа обертів чутливого елементу в кількість пропущеного газу, який відрізняється тим, що в нього введені нерухомі випромінювач і детектор індуктивного типу, розташовані діаметрально щодо осі обертання чутливого елементу поза газового середовища, а також металева заслінка, розташована на осі чутливого елемента в газовому середовищі, кришка, що відокремлює елементи приладу від газового середовища, й опора для підтримки чутливого елементу (патент України №1341 МПК6 G01F1/075, G01F1/56, 15.08.2002р.). Недоліками даного приладу є відсутність можливості дистанційного обліку споживання енергоносіїв. В основу корисної моделі поставлене завдання розробки способу забезпечення можливості дистанційного обліку споживання енергоносіїв різних типів. Спосіб який заявляється відноситься до техніки вимірювання витрат енергоносіїв в автоматизованій системі і полягає в тому, що для його здійснення лічильні пристрої, призначені для обліку енергоносіїв різного типу підключають за допомогою лінії зв'язку до одного з входів автоматизованої системи і відрізняється тим, що кожний з лічи 4744 льних пристроїв має власну ознаку типу енергоносія і власну адресу, які враховуються при зверненні до них з боку автоматизованої системи, завдяки чому інформацію про витрату енергоносіїв передає тільки той лічильний пристрій, до якого було звернення, при цьому інші лічильні пристрої*, які підключені до тієї ж лінії зв'язку, не впливають на обмін інформацією з вибраним лічильним пристроєм Поставлене завдання досягається тим, що в лічильний пристрій, який містить випромінювач і детектор індуктивного типу, введені інтерфейсний блок, блок перетворення даних, дешифрацп адреси лічильного пристрою і типу енергоносія, а також блок індикації Введення зазначених елементів забезпечує можливість передачі даних від лічильного пристрою до автоматизованої системи дистанційного обліку споживання енергоносіїв різних типів На кресленні (див. Фіг.) приведена структурна схема лічильного пристрою для реалізації способу вимірювання витрати енергоносіїв в автоматизованій системі, який складається з наступних елементів: випромінювач 1, детектор 2, пластинка З, блок перетворення даних, дешифрації адреси лічильного пристрою і типу енергоносія 4, блок індикації 5, Інтерфейсний блок 6. Випромінювач 1 і детектор 2 являють собою дві котушки індуктивності, що спільно створюють трансформатор, коефіцієнт передачі якого залежить від орієнтації пластинки 3, що розташована між ними і обертається під дією руху енергоносія. Блок перетворення даних, дешифрації адреси лічильного пристрою і типу енергоносія 4 видає короткі імпульси на випромінювач 1 і опрацьовує сигнали отримані з детектора 2, завдяки чому визначається наявність або відсутність витрати енергоносія. 5 блок індикації Пластинка 3 пов'язана з рухливим елементом (наприклад, турбіна), який розміщений в середовищі енергоносія. Швидкість обертання пластинки З залежить від витрати енергоносія. Для визначення витрати енергоносія необхідно реєструвати це обертання. На випромінювач 1 подаються короткі електричні імпульси, що викликають виникнення електромагнітних коливань, які поширюються уздовж осі котушок, можливість прийому яких на детекторі залежить від кута повороту пластинки З щодо осі котушок. Струм на детекторі 2 максимальний при орієнтації пластинки 3 уздовж осі котушок і мінімальний при повороті на 90° Блок 4 перетворює отримані сигнали в цифрову форму зберігає отримані дані і передає до блоку індикації1 5, який висвітлює її на екрані індикатора. Блок 4 зберігає ознаку типу енергоносія і власну адресу лічильного пристрою, а також порівнює їх з зовнішніми даними, що надходять з інтерфейсного блоку 6, отримує дані з блоку 6, а також передає відповідні дані в блок 6. Інтерфейсний блок 6 забезпечує обмін даними лічильного пристрою з автоматизованою системою. Наявність ознаки типу енергоносія і власної адреси лічильного пристрою, а також засобів для їх порівнювання з зовнішніми даними дозволяє кільком лічильним пристроям різного або одного типу забезпечувати незалежну роботу і передачу даних до зовнішньої автоматизованої системи крізь спільну лінію зв'язку 7. Таким чином запропонований спосіб може бути застосований в автоматизованій системі для дистанційного обліку витрати енергоносіїв та може бути вироблений з використанням відомих технологій. 4 блок перетворення даних, дешифрацп адреси 1 випромінювач пристрою і типу -' 7 6 іігтерфейсннй блок 2 детектор індуктивного типу шип зв'хпу Фіг Комп'ютерна верстка Л Литвиненко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
