Пристрій для вимірювання витрати молока в молокопроводі

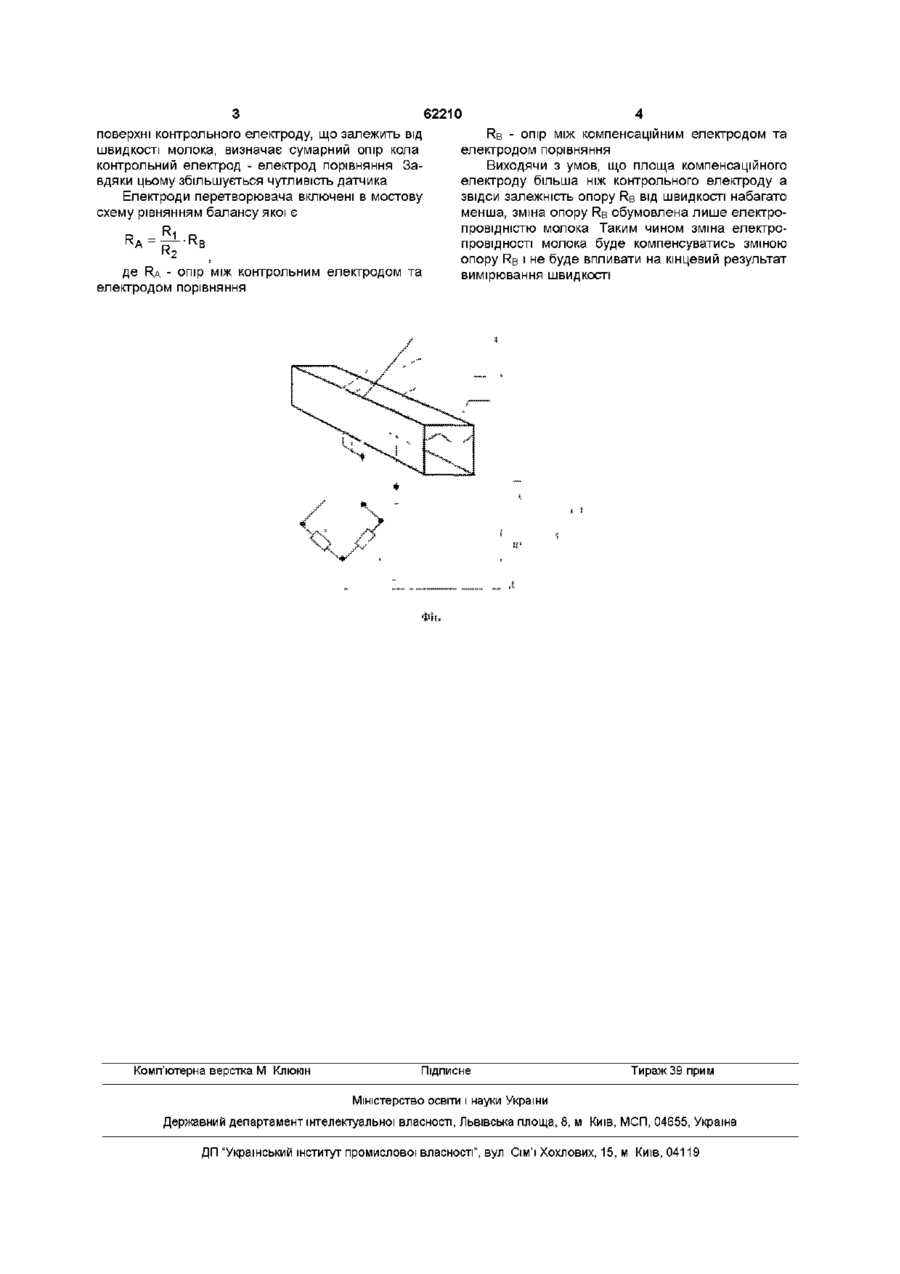

Пристрій для вимірювання витрати молока в молокопроводі, який складається з труби, вигото Винахід відноситься до тваринництва, зокрема до пристроїв визначення витрат молока в молокопроводі, для використання в сільському господарстві Найбільш близьким технічним рішенням до пристрою, що заявляється є пристрій для реалізації способу заявленого (Патент України №39818А, 1999р), складається з труби, виготовленої з діелектричного матеріалу, електродів, закріплених в середині труби, перетворювачів швидкості, об'єму та витрати Але такий пристрій має недолік, який полягає у низькій точності вимірювання В основу винаходу поставлено задачу підвищення точності та завадостійкості пристрою визначення витрат молока в молокопроводі Поставлена задача вирішується шляхом використання електроду порівняння, компенсаційного електроду та вимірювального мосту, в якості плечей якого використано опори між контрольним електродом, компенсаційним електродом та електродом порівняння Структурна схема пристрою для вимірювання витрат молока, що заявляється приведена на фіг Пристрій складається з труби 1, виготовленої із діелектричного матеріалу, електроду порівняння (який також виконує роль електрода перетворювача об'єму) 2, контрольного електроду 3, компенсаційного електроду (який також виконує роль електрода перетворювача об'єму) 4, та перетворювачів ПО - перетворювач об'єму, ПШ - перетворювач швидкості, вленої з діелектричного матеріалу, електродів, закріплених всередині труби, перетворювачів швидкості, об'єму та витрати, який відрізняється тим, що перетворювач швидкості оснащено електродом порівняння, компенсаційним електродом та вимірювальним мостом, як плечі вимірювального моста використано опір між контрольним електродом, компенсаційним електродом та електродом порівняння ПВ - перетворювач витрати, ДПС - джерело постійного струму Заявлений пристрій працює наступним чином Визначається величина електричного струму крізь електроди перетворювача об'єму при ввімкненні їх до джерела змінного струму високої частоти, яка перераховується в величину об'єму молока між електродами та в величину площі поперечного перетину потоку молока між електродами Потім визначається величина електричного струму крізь мостову схему вимірювання в якості плечей якої використовується опір рідини між контрольним, порівнювальним та компенсаційним електродом при ввімкненні їх до джерела постійного струму (або імпульсного низької частоти) коли діє ефект електрохімічної поляризації електродів, яка перераховується в величину швидкості потоку молока між електродами Величина витрат молока в молокопроводі вираховується використовуючи данні величин швидкості руху та поперечного перерізу потоку молока в перетворювачі витрат Визначення швидкості руху молока базується на використанні законів електрохімічної кінетики а саме на використанні залежності електричного струму через електроди занурені в молоко, що являють собою електрохімічну комірку від швидкості руху молока Поверхня контрольного електроду набагато менша поверхні електроду порівняння а тому густина струму на контрольному електроді незрівнянно більша В силу цього концентрація ІОНІВ біля (О 62210 поверхні контрольного електроду, що залежить від швидкості молока, визначає сумарний опір кола контрольний електрод - електрод порівняння Завдяки цьому збільшується чутливість датчика Електроди перетворювача включені в мостову схему рівнянням балансу якої є RА R •R де RA - опір між контрольним електродом та електродом порівняння Комп'ютерна верстка М Клюкш RB - опір між компенсаційним електродом та електродом порівняння Виходячи з умов, що площа компенсаційного електроду більша ніж контрольного електроду а звідси залежність опору RB ВІД ШВИДКОСТІ набагато менша, зміна опору RB обумовлена лише електропровідністю молока Таким чином зміна електропровідності молока буде компенсуватись зміною опору RB І не буде впливати на кінцевий результат вимірювання швидкості Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
