Соковижималка

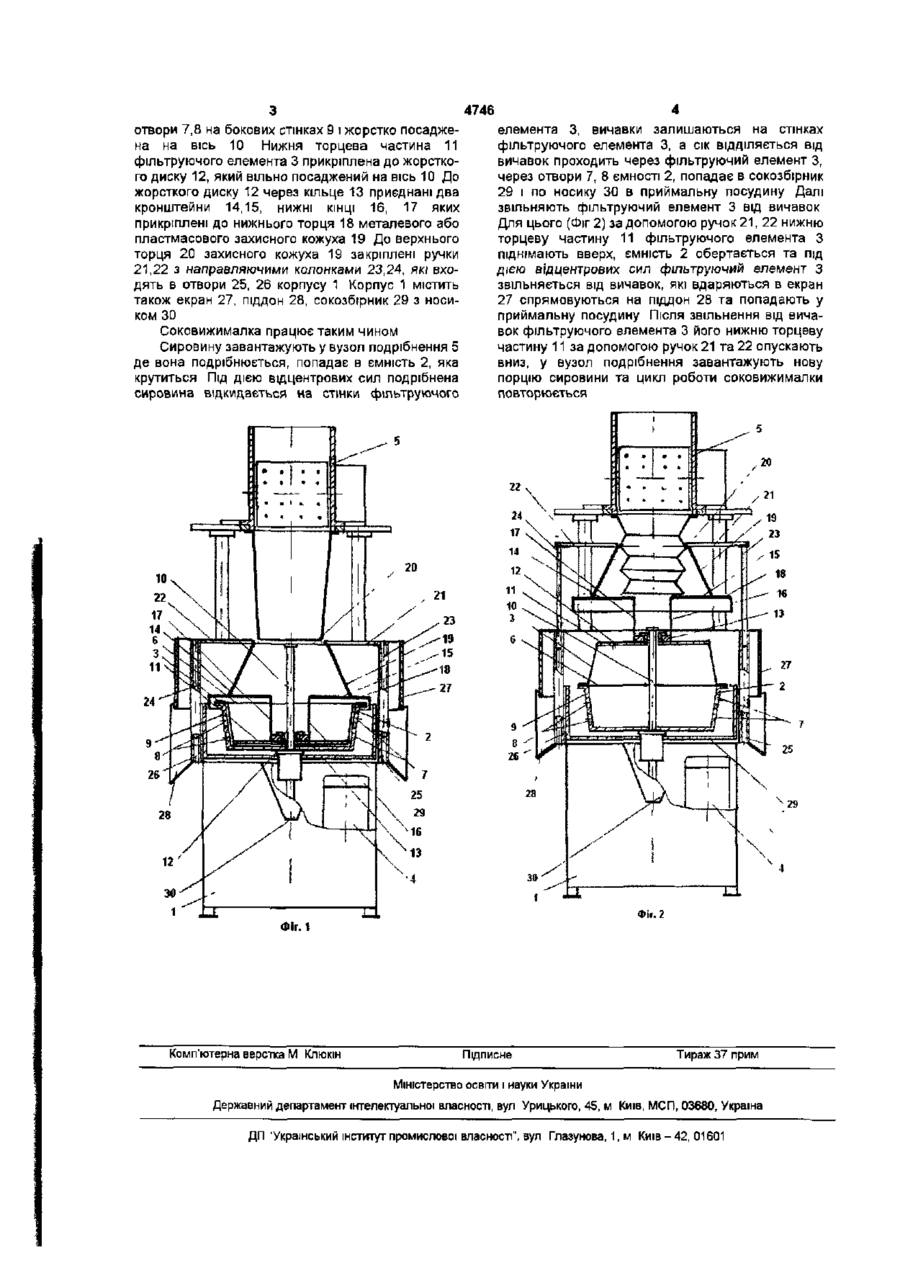

Соковижималка, яка містить вузол подрібнення та розміщені в корпусі двигун, ємність з отворами на бокових стінках, фільтруючий елемент і сокозбірник, яка відрізняється тим, що в корпусі додатково розміщені екран та пзддон, фільтруючий елемент має вигляд конуса та виготовлений з гнучкого фільтруючого матеріалу, верхньою торцевою частиною фільтруючий елемент приєднаний до верхнього фланця ємності, яка жорстко закріплена на осі обертання, а нижньою торцевою частиною фільтруючий елемент приєднаний до жорсткого диска, який вільно насаджений на вісь обертання, до диска через кільце приєднані два кронштейни, основа яких прикріплена до нижнього торця захисного кожуха а до верхнього торця захисного кожуха прикріплені ручки з направляючими колонками, які входять у отвори корпусу з можливістю вшьно рухатися перпендикулярно вверх-вниз Корисна модель стосується машинобудування і може бути використана в харчовій промисловості для вичавлювання соку з фруктів, ягід та овочів Відома соковижималка (Авторське свідоцтво СРСР № 173323, Кл А 23 N 1/00), яка вибрана прототипом і яка містить корпус, в середині якого розміщений двигун, вузол подрібнення, барабан (ємність), ЯКИЙ обертається, виконує роль жорсткого фільтруючого елементу та містить отвори у бокових стінках, жорсткий скребок, для періодичного очищення фільтруючого елемента від вичавок та сокозбірник Проте очистка вичавок скребком є неефективною, отвори жорсткого фільтруючого елементу швидко забиваються, що знижує ефективність соковижималки В основу корисної моделі поставлене завдання забезпечення можливості механічного вивантаження вичавок, що підвищить ефективність соковижималки Поставлене завдання вирішується тим, що соковижималка, яка містить вузол подрібнення та, розміщені в корпусі, двигун, ємність з отворами на бокових стінках, фільтруючий елемент і сокозбірник згідно з корисною моделлю в корпусі додатково розміщений екран та піддон, фільтруючий елемент має вигляд конуса та виготовлений з гнучкого фільтруючого матеріалу, верхньою торцевою частиною фільтруючий елемент приєднаний до верхнього фланця ємності, яка жорстко закріплена на осі обертання, а нижньою торцевою частиною фільтруючий елемент приєднаний до жорсткого диску, який вільно насаджений на вісь обертання, до диску через кільце приєднані два кронштейни, основа яких прикріплена до нижнього торця захисного кожуха, а до верхнього торця захисного кожуха прикріплені ручки з направляючими колонками, які входять у отвори корпусу з можливістю вільно рухатися перпендикулярно вверх-вниз Виконання фільтруючого елемента у вигляді конуса з гнучкого фільтруючого матеріалу дає можливість за допомогою ручок, прикріплених до верхнього торця захисного кожуха та направляючих колонок, які мають можливість вільно рухатися у отворах корпуса, піднімати і опускати фільтруючий елемент для вивантажування вичавок На Фіг 1 зображена соковижималка в положенні витискання соку, на Фіг 2 - це ж в положенні розвантаження вичавок Соковижималка містить корпус 1, в якому встановлена ємність 2 з фільтруючим елементом З, двигун 4, а також, розміщений над корпусом вузол подрібнення 5 Ємність 2 за допомогою двигуна 4 має можливість обертатися Фільтруючий елемент 3 виготовлений з гнучкого фільтруючого матеріалу та має вигляд конуса Верхньою торцевою частиною 6 фільтруючий елемент З прикріплений до фланця ємності 2, яка містить CO 4746 елемента 3, вичавки залишаються на стінках отвори 7,8 на бокових стінках 9 і жорстко посаджефільтруючого елемента 3, а сік ВІДДІЛЯЄТЬСЯ ВІД на на вісь 10 Нижня торцева частина 11 вичавок проходить через фільтруючий елемент З, фільтруючого елемента 3 прикріплена до жорсткочерез отвори 7, 8 ємності 2, попадає в сокозбірник го диску 12, який вільно посаджений на вісь 10 До 29 і по носику ЗО в приймальну посудину Далі жорсткого диску 12 через кільце 13 приєднані два звільняють фільтруючий елемент 3 від вичавок кронштейни 14,15, нижні КІНЦІ 16, 17 яких Для цього (Фіг 2) за допомогою ручок 21, 22 нижню прикріплені до нижнього торця 18 металевого або торцеву частину 11 фільтруючого елемента З пластмасового захисного кожуха 19 До верхнього піднімають вверх, ємність 2 обертається та під торця 20 захисного кожуха 19 закріплені ручки дією відцентрових сил фільтруючий елемент З 21,22 з направляючими колонками 23,24, які вхозвільняється від вичавок, які вдаряються в екран дять в отвори 25, 26 корпусу 1 Корпус 1 містить 27 спрямовуються на піддон 28 та попадають у також екран 27, піддон 28, сокозбірник 29 з носиприймальну посудину Після звільнення від вичаком ЗО вок фільтруючого елемента 3 його нижню торцеву Соковижималка працює таким чином частину 11 за допомогою ручок 21 та 22 опускають Сировину завантажують у вузол подрібнення 5 вниз, у вузол подрібнення завантажують нову де вона подрібнюється, попадає в ємність 2, яка порцію сировини та цикл роботи соковижималки крутиться Під ДІЄЮ відцентрових сил подрібнена повторюється сировина відкидається на стінки фільтруючого 20 21 Фіг. 2 Фіг. 1 Комп'ютерна верстка М Клюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
