Автоматичний комплекс вирішення вогневих задач по наземним цілям

Номер патенту: 47472

Опубліковано: 10.02.2010

Автор: Овчаренко Юрій Євгенович

Завантажити PDF файл.

Формула / Реферат

Автоматичний комплекс вирішення вогневих задач по наземним цілям, що складається з елементів вимірювання, розпізнавання, ведення вогню та обробки інформації, який відрізняється тим, що вибір цілі та засобів для її придушення здійснюється електронним блоком управління, що одержує необхідну інформацію від електронної карти місцевості, блока сканування місцевості, блока пеленга живої сили, який в свою чергу пов'язаний із блоком інфрачервоних датчиків з тепловізором, блоком пеленга танконебезпечних цілей, блока розпізнавання "свій-чужий", блока наведення зброї на ціль по пеленгу і пов'язаного з ним блока автоматичного ведення вогню зі зброї, причому електронний блок управління водночас здійснює координацію роботи вказаних блоків.

Текст

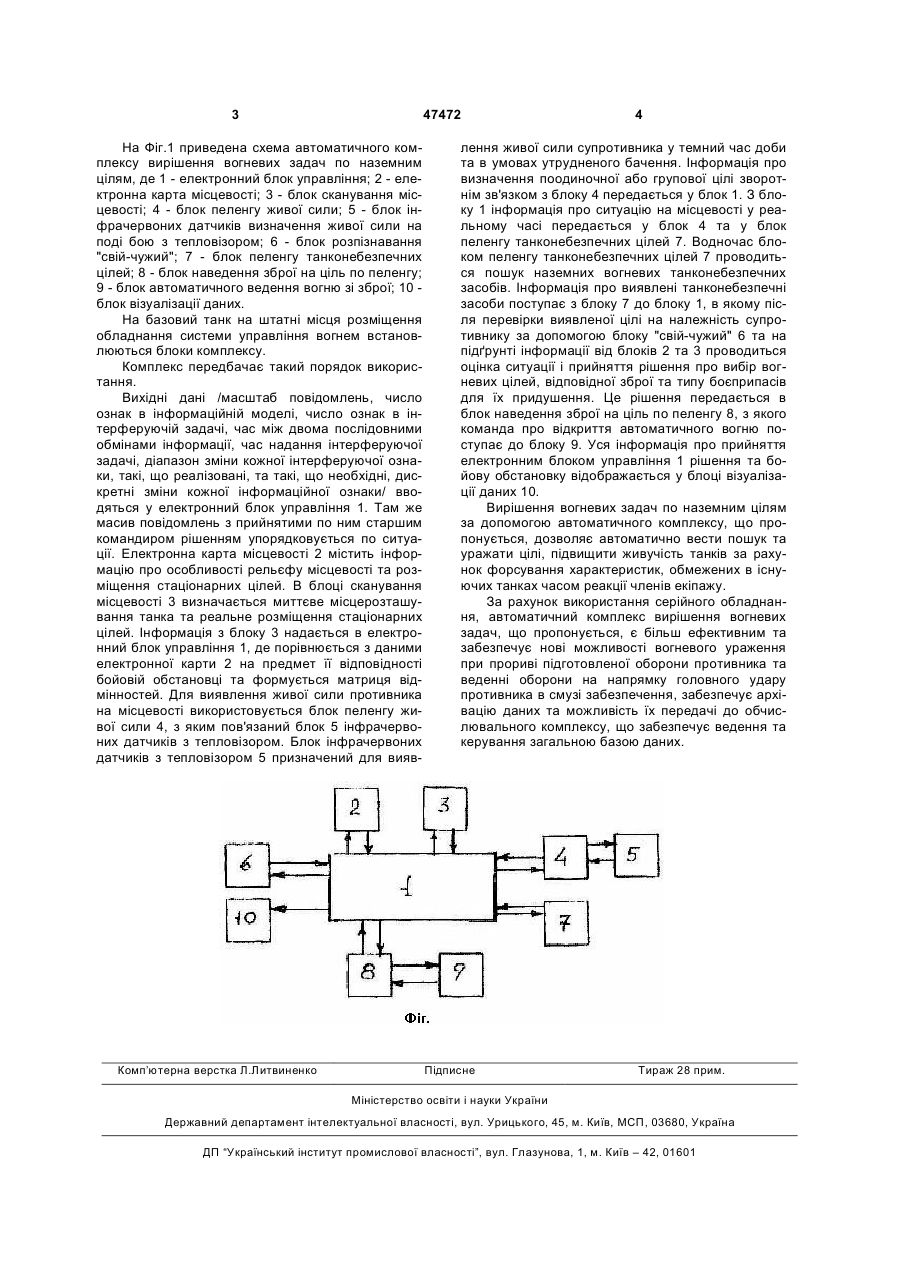

Автоматичний комплекс вирішення вогневих задач по наземним цілям, що складається з елементів вимірювання, розпізнавання, ведення вогню та обробки інформації, який відрізняється 3 47472 На Фіг.1 приведена схема автоматичного комплексу вирішення вогневих задач по наземним цілям, де 1 - електронний блок управління; 2 - електронна карта місцевості; 3 - блок сканування місцевості; 4 - блок пеленгу живої сили; 5 - блок інфрачервоних датчиків визначення живої сили на поді бою з тепловізором; 6 - блок розпізнавання "свій-чужий"; 7 - блок пеленгу танконебезпечних цілей; 8 - блок наведення зброї на ціль по пеленгу; 9 - блок автоматичного ведення вогню зі зброї; 10 блок візуалізації даних. На базовий танк на штатні місця розміщення обладнання системи управління вогнем встановлюються блоки комплексу. Комплекс передбачає такий порядок використання. Вихідні дані /масштаб повідомлень, число ознак в інформаційній моделі, число ознак в інтерферуючій задачі, час між двома послідовними обмінами інформації, час надання інтерферуючої задачі, діапазон зміни кожної інтерферуючої ознаки, такі, що реалізовані, та такі, що необхідні, дискретні зміни кожної інформаційної ознаки/ вводяться у електронний блок управління 1. Там же масив повідомлень з прийнятими по ним старшим командиром рішенням упорядковується по ситуації. Електронна карта місцевості 2 містить інформацію про особливості рельєфу місцевості та розміщення стаціонарних цілей. В блоці сканування місцевості 3 визначається миттєве місцерозташування танка та реальне розміщення стаціонарних цілей. Інформація з блоку 3 надається в електронний блок управління 1, де порівнюється з даними електронної карти 2 на предмет її відповідності бойовій обстановці та формується матриця відмінностей. Для виявлення живої сили противника на місцевості використовується блок пеленгу живої сили 4, з яким пов'язаний блок 5 інфрачервоних датчиків з тепловізором. Блок інфрачервоних датчиків з тепловізором 5 призначений для вияв Комп’ютерна верстка Л.Литвиненко 4 лення живої сили супротивника у темний час доби та в умовах утрудненого бачення. Інформація про визначення поодиночної або групової цілі зворотнім зв'язком з блоку 4 передається у блок 1. З блоку 1 інформація про ситуацію на місцевості у реальному часі передається у блок 4 та у блок пеленгу танконебезпечних цілей 7. Водночас блоком пеленгу танконебезпечних цілей 7 проводиться пошук наземних вогневих танконебезпечних засобів. Інформація про виявлені танконебезпечні засоби поступає з блоку 7 до блоку 1, в якому після перевірки виявленої цілі на належність супротивнику за допомогою блоку "свій-чужий" 6 та на підґрунті інформації від блоків 2 та 3 проводиться оцінка ситуації і прийняття рішення про вибір вогневих цілей, відповідної зброї та типу боєприпасів для їх придушення. Це рішення передається в блок наведення зброї на ціль по пеленгу 8, з якого команда про відкриття автоматичного вогню поступає до блоку 9. Уся інформація про прийняття електронним блоком управління 1 рішення та бойову обстановку відображається у блоці візуалізації даних 10. Вирішення вогневих задач по наземним цілям за допомогою автоматичного комплексу, що пропонується, дозволяє автоматично вести пошук та уражати цілі, підвищити живучість танків за рахунок форсування характеристик, обмежених в існуючих танках часом реакції членів екіпажу. За рахунок використання серійного обладнання, автоматичний комплекс вирішення вогневих задач, що пропонується, є більш ефективним та забезпечує нові можливості вогневого ураження при прориві підготовленої оборони противника та веденні оборони на напрямку головного удару противника в смузі забезпечення, забезпечує архівацію даних та можливість їх передачі до обчислювального комплексу, що забезпечує ведення та керування загальною базою даних. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Automated complex for resolution of fire missions on surface targets

Автори англійською

Ovcharenko Yurii Yevhenovych

Назва патенту російською

Автоматический комплекс решения огневых задач по наземным целям

Автори російською

Овчаренко Юрий Евгениевич

МПК / Мітки

МПК: F41G 5/00

Мітки: вирішення, наземним, задач, цілям, комплекс, автоматичний, вогневих
