Піч для вогневих випробувань будівельних конструкцій

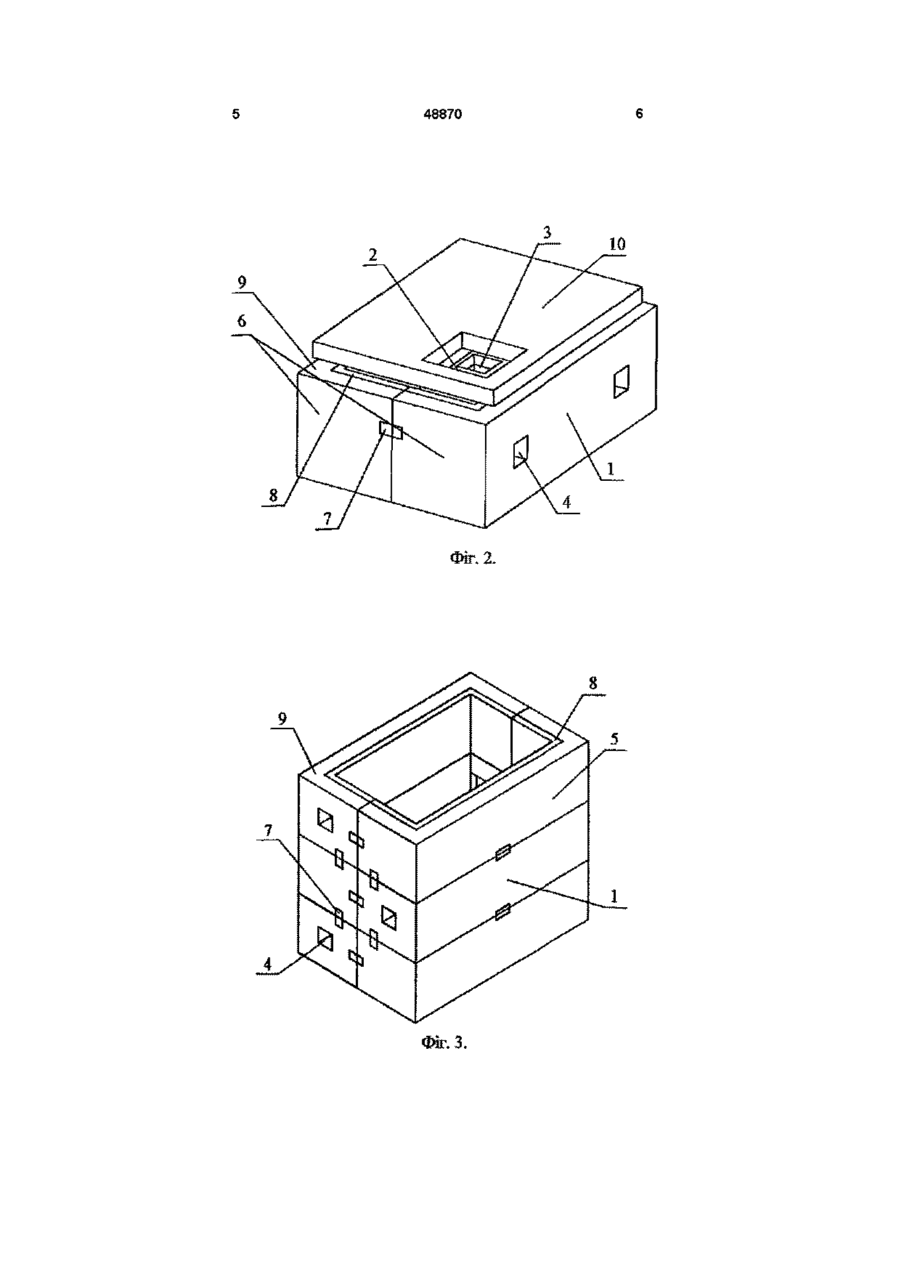

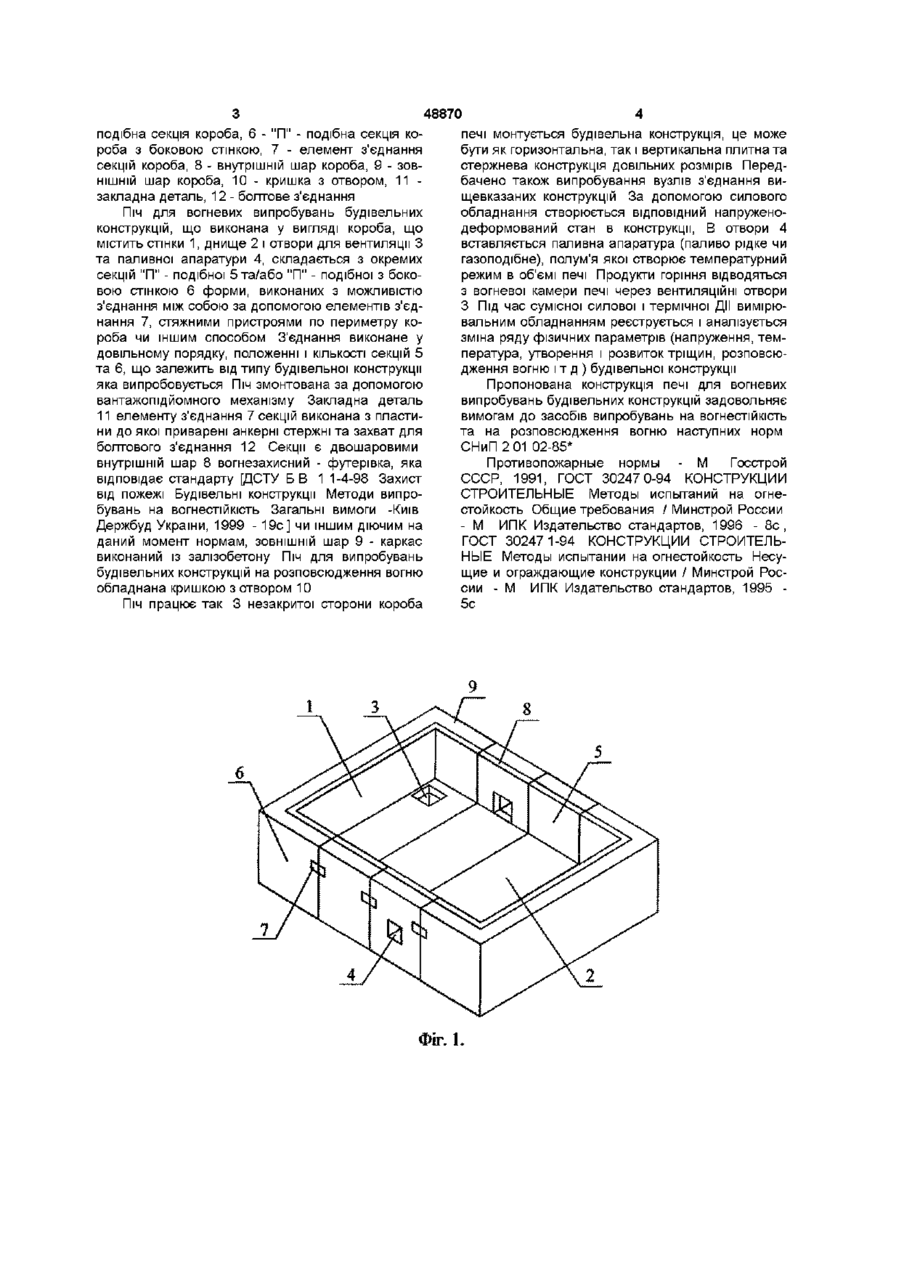

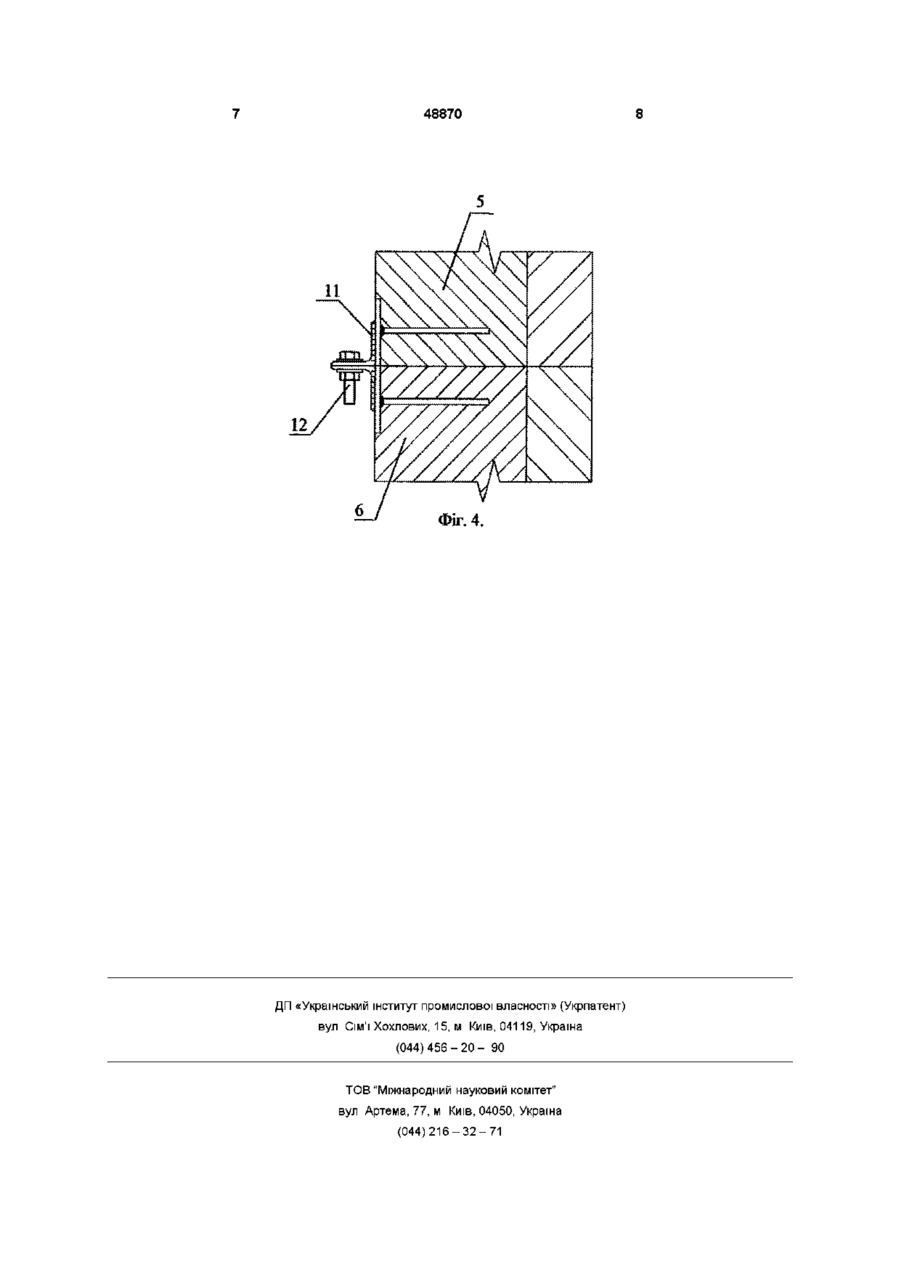

Піч ДЛЯ вогневих випробувань будівельних конструкцій, виконана у вигляді короба, що містить стінки і днище, виконані з отворами для вентиляції та паливної апаратури, яка відрізняється тим, що короб виконаний з окремих секцій "П" - подібної та/або "П" - подібної з боковою стінкою форми, виконаних з можливістю з'єднання між собою Винахід стосується конструктивних елементів камер згоряння, зокрема кожухів, футерівок, стінок, що відрізняються формою блоків і може бути використаний для випробувань горизонтальних і вертикальних, плитних та стержневих будівельних конструкцій натурних розмірів, а також вузлів їх стикування на вогнестійкість та на розповсюдження вогню Відома піч для вогневих випробувань будівельних конструкцій, що виконана у вигляді короба, що містить стінки, днище і отвори для вентиляції та паливної апаратури У горизонтальному виконанні її застосовують для випробування конструкцій перекриття і покриття, у вертикальному - для випробування стін і перегородок [Романенков И Г , Зигерн-Корн В Н Огнестойкость строительных конструкций из эффективных материалов - М Стройиздат, 1984 -[1], 241с, ил, 20см] Для випробування конструкції на розповсюдження вогню короб накривається кришкою Але через те, що короб є суцільний, він може мати лише одне фіксоване положення, вертикальне чи горизонтальне А це призводить до того, що для нової будівельної конструкції, яку необхідно випробовувати, і яка відрізняється від попередньої розмірами і розташуванням в проектному положенні - горизонтальне чи вертикальне, необхідно створювати нову стаціонарну піч Це пов'язано із великими затратами на будівництво В основу винаходу поставлено завдання створити піч для вогневих випробувань будівельних конструкцій, в якій нове виконання короба забезпечило би можливість легко компонувати піч будьякого розміру і положення, що дасть можливість виключити необхідність будівництва нових печей і значно зменшити витрати, що виникають при створенні випробувальної бази для досліджень різних типів будівельних конструкцій на вогнестійкість та на розповсюдження вогню Поставлене завдання вирішується тим, що в печі для вогневих випробувань будівельних конструкцій, що виконана у вигляді короба, що містить стінки і днище, виконані з отворами для вентиляції та паливної апаратури, згідно з винаходом короб виконаний з окремих секцій "П" -подібної та/або "П" - подібної з боковою стінкою форми, виконаних з можливістю з'єднання між собою Таке виконання короба дозволяє на період випробувань об'єднувати секції і утворювати цілісну піч необхідного об'єму Таким чином, дана піч при відповідному розташуванні в просторі, і з'єднанні між собою секцій може служити для вогневих випробувань, зокрема на вогнестійкість, як горизонтальних, так і вертикальних плитних та стержневих будівельних конструкцій довільних розмірів А при наявності кришки з отвором піч може використовуватися для випробувань на розповсюдження вогню вище вказаних типів будівельних конструкцій Винахід пояснюється кресленнями На фіг 1 зображено піч для випробувань горизонтальних плит на вогнестійкість, на фіг 2 - піч для випробування горизонтальних плитних конструкцій на розповсюдження вогню, на фіг 3 - піч для випробування на вогнестійкість і на розповсюдження вогню вертикальних стержневих конструкцій, на фіг 4 - варіант способу з'єднання секцій, де 1 стінка короба, 2 - днище короба, 3 - вентиляційний отвір, 4 - отвір для паливної апаратури, 5 - "П" 00 00 48870 подібна секція короба, 6 - "П" - подібна секція короба з боковою стінкою, 7 - елемент з'єднання секцій короба, 8 - внутрішній шар короба, 9 - ЗОВНІШНІЙ шар короба, 10 - кришка з отвором, 11 закладна деталь, 12 - болтове з'єднання Піч ДЛЯ вогневих випробувань будівельних конструкцій, що виконана у вигляді короба, що містить стінки 1, днище 2 і отвори для вентиляції З та паливної апаратури 4, складається з окремих секцій "П" - подібної 5 та/або "П" - подібної з боковою стінкою 6 форми, виконаних з можливістю з'єднання між собою за допомогою елементів з'єднання 7, стяжними пристроями по периметру короба чи іншим способом З'єднання виконане у довільному порядку, положенні і КІЛЬКОСТІ секцій 5 та 6, що залежить від типу будівельної конструкції яка випробовується Піч змонтована за допомогою вантажопідйомного механізму Закладна деталь 11 елементу з'єднання 7 секцій виконана з пластини до якої приварені анкерні стержні та захват для болтового з'єднання 12 Секції є двошаровими внутрішній шар 8 вогнезахисний - футерівка, яка відповідає стандарту [ДСТУ Б В 1 1-4-98 Захист від пожежі Будівельні конструкції Методи випробувань на вогнестійкість Загальні вимоги -Київ Держбуд України, 1999 - 19с] чи іншим діючим на даний момент нормам, ЗОВНІШНІЙ шар 9 - каркас виконаний із залізобетону Піч для випробувань будівельних конструкцій на розповсюдження вогню обладнана кришкою з отвором 10 Піч працює так 3 незакритої сторони короба печі монтується будівельна конструкція, це може бути як горизонтальна, так і вертикальна плитна та стержнева конструкція довільних розмірів Передбачено також випробування вузлів з'єднання вищевказаних конструкцій За допомогою силового обладнання створюється ВІДПОВІДНИЙ напруженодеформований стан в конструкції, В отвори 4 вставляється паливна апаратура (паливо рідке чи газоподібне), полум'я якої створює температурний режим в об'ємі печі Продукти горіння відводяться з вогневої камери печі через вентиляційні отвори З Під час сумісної силової і термічної Дії вимірювальним обладнанням реєструється і аналізується зміна ряду фізичних параметрів (напруження, температура, утворення і розвиток тріщин, розповсюдження вогню і т д ) будівельної конструкції Пропонована конструкція печі для вогневих випробувань будівельних конструкцій задовольняє вимогам до засобів випробувань на вогнестійкість та на розповсюдження вогню наступних норм СНиП 2 01 02-85* Противопожарные нормы - М Госстрой СССР, 1991, ГОСТ 30247 0-94 КОНСТРУКЦИИ СТРОИТЕЛЬНЫЕ Методы испытаний на огнестойкость Общие требования / Минстрой России - М ИПК Издательство стандартов, 1996 - 8с, ГОСТ 30247 1-94 КОНСТРУКЦИИ СТРОИТЕЛЬНЫЕ Методы испытании на огнестойкость Несущие и ограждающие конструкции / Минстрой России - М ИПК Издательство стандартов, 1995 5с ІГ. 1. 48870 ФїГ. 2. іг. 3. 48870 Фіг. 4. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
