Роторно-лопатевий гідромотор

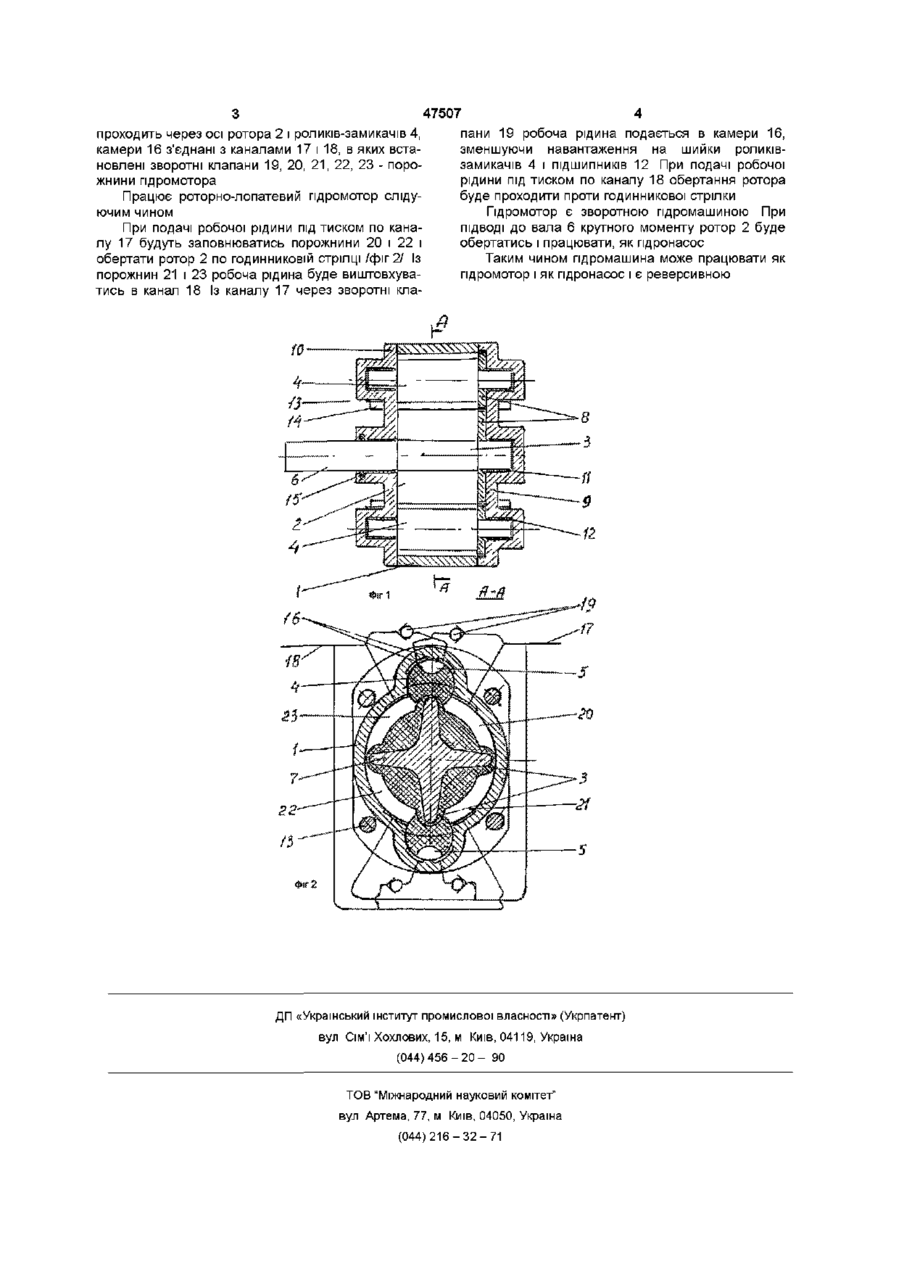

Роторно-лопатевий гідромотор складається із статора, в центральному отворі якого встановлений ротор з чотирма півциліндричними лопатями, розміщеними хрестоподібно, з циліндричною поверхнею ротора контактують ролики-замикачі, розміщені діаметрально протилежно в пазах статора, на кожному ролику-замикачі виконані по дві Роторно-лопатевий гідромотор відноситься до машинобудування і може бути використаний для перетворення енергії потоку рідини в механічну енергію Відомий ролико-лопатевий гідронасос /Заявка №98073766 від 14 07 98/, який складається із статора, в центральному отворі якого встановлений ротор з чотирма півциліндричними лопатями, розміщеними хрестообразно, з циліндричною поверхнею ротора контактують ролики-замикачі, розміщені діаметрально протилежно в пазах статора, на кожному ролику-замикачі виконано по дві розміщені діаметрально протилежно півциліндричні заглибини паралельно осі ротора, ротор і роликизамикачі кінематична зв'язані між собою зубчатою передачею, передаточне відношення зубчатої передачі і відношення діаметрів роликів-замикачів до діаметра ротора рівне 1 2, в пазах статора виконані камери, розміщені по обидві сторони від площини, яка проходить через осі ротора і роликівзамикачів, камери з'єднані з ПІДВІДНИМИ І ВІДВІДНИ МИ каналами, в каналах, з'єднаних з камерами, встановлені зворотні клапани, з торців статора встановлені кришки, які разом із статором стягнуті болтами з гайками Недолікам такого ролико-лопатевого гідронасоса є відносно велика маса ротора і роликівзамикачів В основу винаходу "Роторно-лопатевий гідро розміщені діаметрально протилежно півциліндричні заглиблини, паралельні осі ролика, ротор і ролики-замикачі кінематично зв'язані між собою зубчастою передачею, передаточне відношення зубчастої передачі і відношення діаметрів роликівзамикачів до діаметра ротора дорівнює 1 2, в пазах статора виконані камери, розміщені по обидві сторони від площини, яка проходить через осі ротора і роликів-замикачів, камери з'єднані з ПІДВІДНИМИ І ВІДВІДНИМИ каналами, в каналах, з'єднаних з камерами, встановлені зворотні клапани, з торців статора встановлені кришки, який відрізняється тим, що ротор і ролики-замикачі виготовлені із полімерних матеріалів і ротор армований сталлю мотор поставлена задача зменшення маси гідромотора шляхом того, що ротор і ролики-замикачі виготовлені із полімерних матеріалів і ротор вкований сталлю, що забезпечує значне зменшення трудоємності і собівартості виготовлення гідромотора Роторно-лопатевий гідромотор схематично показаний в розрізі на фіг 1, на фіг 2 розріз по А А на фіг 1 Роторно-лопатевий гідромотор складається із статора 1, в центральному отворі якого розміщений ротор 2 з чотирма півциліндричними лопатями 3, розміщеними хрестообразно, з циліндричною поверхнею ротора 2 контактують ролики-замикачі 4, розміщені діаметрально протилежно в пазах статора 1, на кожному ролику-замикачу 4 виконано по дві розміщені діаметрально протилежно заглибини 5 паралельно осі ролика, ротор 2, лопаті 3 і ролики-замикачі 4 виготовлені із полімерних матеріалів, вал 6 і арматура 7 ротора виготовлені із сталі, ротор 2 і ролики-замикачі 4 кінематичне зв'язані між собою зубчатою передачею 8, яка розміщена в заглибинах кришки 9, в кришках 9 і 10 встановлені підшипники 11 і 12, на які опираються шийки ротора 2 і шийки роликів-замикачів 4, статор 1, кришки 9 і 10 стягнуті болтами 13 і гайками 14, в кришці 10 встановлений сальник 15, який охвачує вал 6 В пазах статора 1 виконані камери 16, розміщені по обидві сторони від площини, яка О і о ю 47507 проходить через осі ротора 2 і роликів-замикачів 4, камери 16 з'єднані з каналами 17 і 18, в яких встановлені зворотні клапани 19, 20, 2 1 , 22, 23 - порожнини гідромотора Працює роторно-лопатевий гідромотор слідуючим чином При подачі робочої рідини під тиском по каналу 17 будуть заповнюватись порожнини 20 і 22 і обертати ротор 2 по годинниковій стрілці /фіг 2/ Із порожнин 21 і 23 робоча рідина буде виштовхуватись в канал 18 Із каналу 17 через зворотні кла пани 19 робоча рідина подається в камери 16, зменшуючи навантаження на шийки роликівзамикачів 4 і ПІДШИПНИКІВ 12 При подачі робочої рідини під тиском по каналу 18 обертання ротора буде проходити проти годинникової стрілки Гідромотор є зворотною гідромашиною При ПІДВОДІ до вала 6 крутного моменту ротор 2 буде обертатись і працювати, як гідронасос Таким чином гідромашина може працювати як гідромотор і як гідронасос і є реверсивною Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
