Пульсовий оксиметр

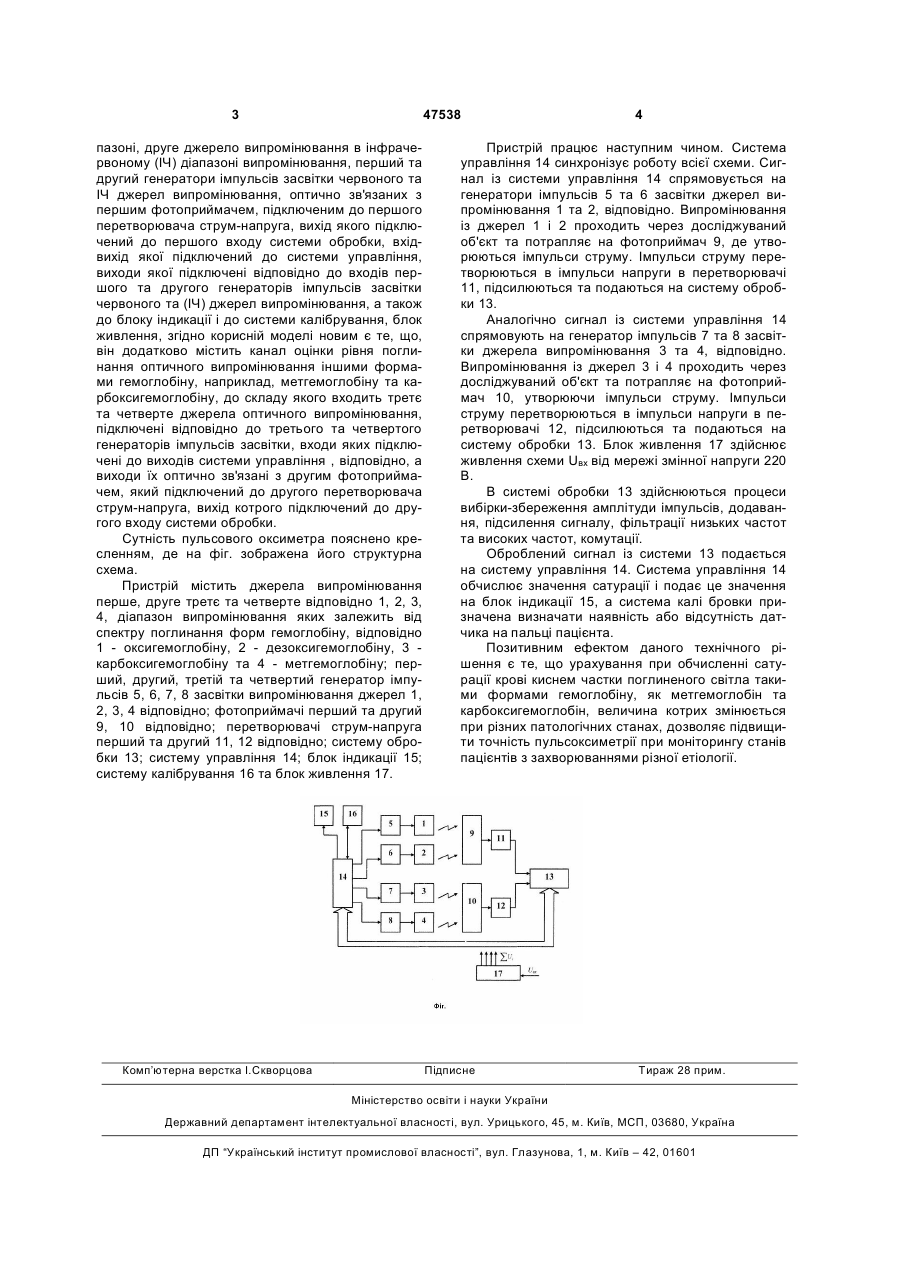

Пульсовий оксиметр, що містить перше джерело випромінювання в червоному спектральному діапазоні, друге джерело випромінювання в інфрачервоному (ІЧ) діапазоні випромінювання, перший та другий генератори імпульсів засвічення червоного та ІЧ джерел випромінювання, оптично зв'язаних з першим фотоприймачем, підключеним до першого перетворювача струм-напруга, вихід 3 47538 пазоні, друге джерело випромінювання в інфрачервоному (ІЧ) діапазоні випромінювання, перший та другий генератори імпульсів засвітки червоного та ІЧ джерел випромінювання, оптично зв'язаних з першим фотоприймачем, підключеним до першого перетворювача струм-напруга, вихід якого підключений до першого входу системи обробки, вхідвихід якої підключений до системи управління, виходи якої підключені відповідно до входів першого та другого генераторів імпульсів засвітки червоного та (ІЧ) джерел випромінювання, а також до блоку індикації і до системи калібрування, блок живлення, згідно корисній моделі новим є те, що, він додатково містить канал оцінки рівня поглинання оптичного випромінювання іншими формами гемоглобіну, наприклад, метгемоглобіну та карбоксигемоглобіну, до складу якого входить третє та четверте джерела оптичного випромінювання, підключені відповідно до третього та четвертого генераторів імпульсів засвітки, входи яких підключені до виходів системи управління , відповідно, а виходи їх оптично зв'язані з другим фотоприймачем, який підключений до другого перетворювача струм-напруга, вихід котрого підключений до другого входу системи обробки. Сутність пульсового оксиметра пояснено кресленням, де на фіг. зображена його структурна схема. Пристрій містить джерела випромінювання перше, друге третє та четверте відповідно 1, 2, 3, 4, діапазон випромінювання яких залежить від спектру поглинання форм гемоглобіну, відповідно 1 - оксигемоглобіну, 2 - дезоксигемоглобіну, 3 карбоксигемоглобіну та 4 - метгемоглобіну; перший, другий, третій та четвертий генератор імпульсів 5, 6, 7, 8 засвітки випромінювання джерел 1, 2, 3, 4 відповідно; фотоприймачі перший та другий 9, 10 відповідно; перетворювачі струм-напруга перший та другий 11, 12 відповідно; систему обробки 13; систему управління 14; блок індикації 15; систему калібрування 16 та блок живлення 17. Комп’ютерна верстка І.Скворцова 4 Пристрій працює наступним чином. Система управління 14 синхронізує роботу всієї схеми. Сигнал із системи управління 14 спрямовується на генератори імпульсів 5 та 6 засвітки джерел випромінювання 1 та 2, відповідно. Випромінювання із джерел 1 і 2 проходить через досліджуваний об'єкт та потрапляє на фотоприймач 9, де утворюються імпульси струму. Імпульси струму перетворюються в імпульси напруги в перетворювачі 11, підсилюються та подаються на систему обробки 13. Аналогічно сигнал із системи управління 14 спрямовують на генератор імпульсів 7 та 8 засвітки джерела випромінювання 3 та 4, відповідно. Випромінювання із джерел 3 і 4 проходить через досліджуваний об'єкт та потрапляє на фотоприймач 10, утворюючи імпульси струму. Імпульси струму перетворюються в імпульси напруги в перетворювачі 12, підсилюються та подаються на систему обробки 13. Блок живлення 17 здійснює живлення схеми Uвx від мережі змінної напруги 220 В. В системі обробки 13 здійснюються процеси вибірки-збереження амплітуди імпульсів, додавання, підсилення сигналу, фільтрації низьких частот та високих частот, комутації. Оброблений сигнал із системи 13 подається на систему управління 14. Система управління 14 обчислює значення сатурації і подає це значення на блок індикації 15, а система калі бровки призначена визначати наявність або відсутність датчика на пальці пацієнта. Позитивним ефектом даного технічного рішення є те, що урахування при обчисленні сатурації крові киснем частки поглиненого світла такими формами гемоглобіну, як метгемоглобін та карбоксигемоглобін, величина котрих змінюється при різних патологічних станах, дозволяє підвищити точність пульсоксиметрії при моніторингу станів пацієнтів з захворюваннями різної етіології. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
