Затяжка для шахтного металевого арочного кріплення

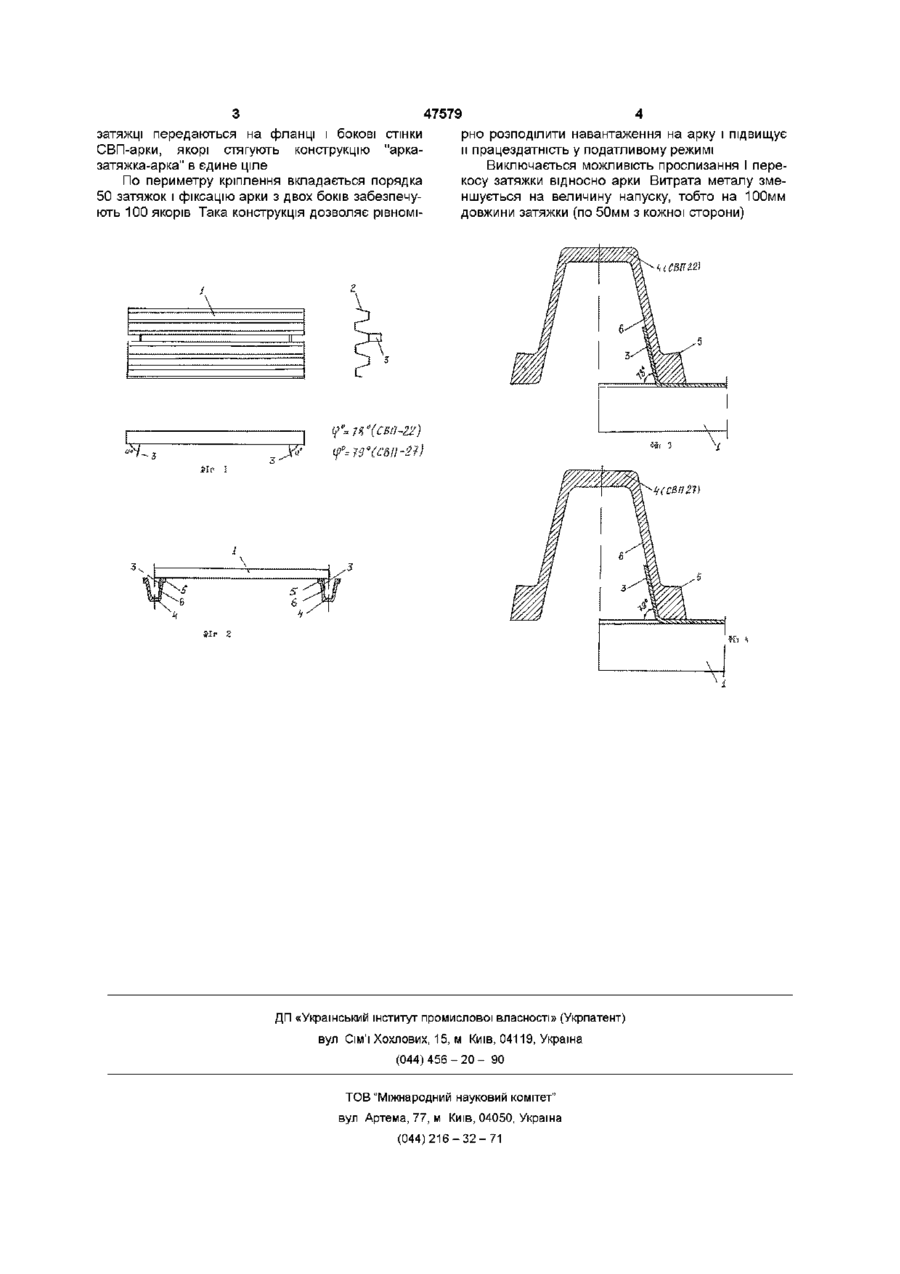

1 Затяжка для шахтного металевого арочного кріплення, виконана із профільованого металевого листа, яка відрізняється тим, що КІНЦІ затяжки обладнані якорями, встановленими до фланця і внутрішньої поверхні стінки спеціального взаємозамінного шахтного профілю арочного кріплення 2 Затяжка за п 1, яка відрізняється тим, що якорі, які висічені з металевого листа затяжки, зігнуті під кутом 78-79 градусів до горизонтальної поверхні профілю листа Винахід відноситься до гірничої промисловості, а семе до конструкції міжрамних огороджень apotmoro піддатливого металевого кріплення Відомо застосування міжрамних огороджень прямокутними плитами, наприклад, залізобетонні затяжки, обладнаних піддатливими елементами, які лпокращують ДІЄВІСТЬ конструкції і фіксацію затяжки у міжрвмному просторі Ш Недоліком такого технічного рішення є безповоротні деформації податливих елементів у процесі транспортування і монтажу затяжки, ненадійна фіксація затяжки в міжрамному огородженні через недолік у зазорі між податливими елементами а металевоію аркою Найбільш близьким до уявного винаходу с затяжка з профільованого металевого листа, який накладається внапуск кінцями [2] Недоліком такого рішення є відсутність зв'язку затяжка-арка, що різко знижує працездатність кріплення в піддатливому режимі, сприяє перекосу затяжок, прослизанню КІНЦІВ затяжок по фланцях металевого профілю до повного випаду затяжок у міжрамний простір Напуск КІНЦІВ затяжок приводить до збільшення витрати металу В основу винаходу поставлено завдання створення єдиної системи металева арка-затяжкаметалева арка Така конструкція дозволяє підвищити працездатність кріплення в податливому режимі, виклю чає можливість прослизання і перекосу затяжки при її навантаженні, знижує витрати металу Поставление завдання вирішується тим що до КІНЦІВ затяжки прилаштовуються якорі, встановленими до фланцю і внутрішньої поверхні стінки спеціального взаємозамінюваного шахтного профілю арочного кріплення При виготовленні затяжки, якорі висікаються із металевого листа затяжки і згинаються під кутом 78°-79° до горизонтальної поверхні листа Кут нахилу якоря на 78 градусів дорівнює куту нахилу внутрішньої поверхні стінки до днища спеціального взаємозамінюваного профіля СВП-22, а 79 градусів - СВП-27 На фіг 1 зображена затяжка 1 із профільованого металевого листа 2 і якоря 3 На фіг 2 зображена затяжка 1, встановлена між металевими арками 4 Обгрунтування кута нахилу якорів для СВП-22 1 СВП-27 показано на фіг 3,4 Затяжка 1 установлюється між металевими арками 4 так, щоб якорі 3 щільно фіксували затяжку до фланця 5 і внутрішньої поверхні стічки 6 СВП арки Кут нахилу якорів визначено згідно куту нихилу внутрішньої поверхні стінки СВП-арки (при округленні до градуса) і дорівнює 78° для СВП-22, а для СВП-27 - 79° Працює затяжка таким чином при навантаженні кріплення зруйнованими гірничими породами породами вигинні зусилля, що виникають в ю З 47579 затяжці передаються на фланці і бокові стінки рно розподілити навантаження на арку і підвищує СВП-арки, якорі стягують конструкцію "аркаи працездатність у податливому режимі затяжка-арка" в єдине ціле Виключається можливість прослизання І переПо периметру кріплення вкладається порядка косу затяжки відносно арки Витрата металу зме50 затяжок і фіксацію арки з двох боків забезпечуншується на величину напуску, тобто на 100мм ють 100 якорів Така конструкція дозволяє рівномідовжини затяжки (по 50мм з кожної сторони) ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
