Пневматичний елемент ні нечіткої логіки

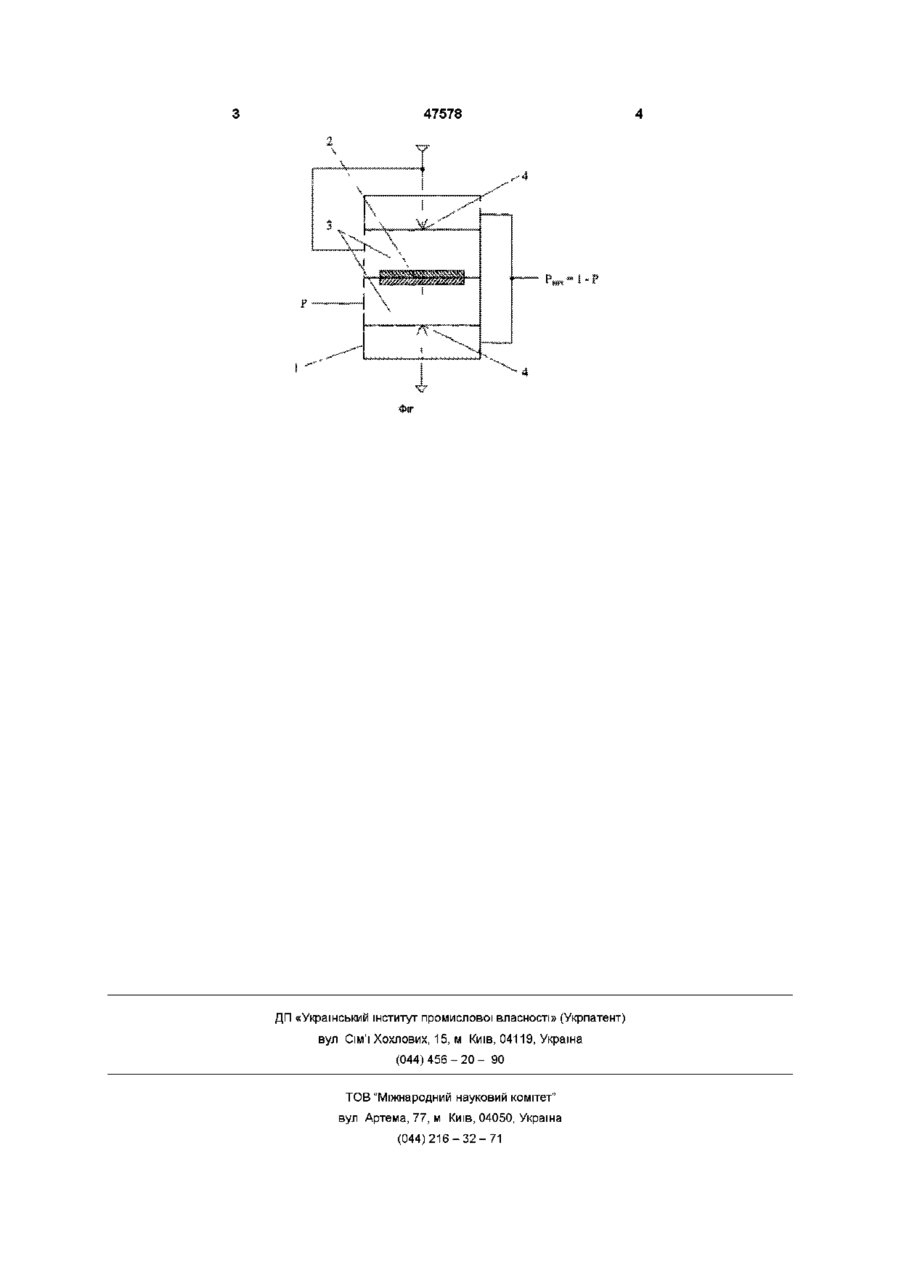

Пневматичний елемент НІ нечіткої логіки, що містить корпус, мембрани, камери керування, перетворювачі типу "сопло - заслінка", який відрізняється тим, що в керуючу камеру окрім логічного сигналу надходить і тиск живлення Пневматичні ЛОГІЧНІ елементи отримали широке розповсюдження в системах управління і регулювання ЛОГІЧНІ елементи використовуються для реалізації алгоритмів роботи виконавчих механізмів в системах управління різноманітними технологічними процесами Відомо пневматичний логічний елемент «НІ», взятий за прототип, що ма< корпус, мембрани, камери управління, перетворювачі типу «сопло заслонка», [див кн Берендс Т К , Єфремова Т К , Тагаевская А А , Юдіцкий С А «Элементы і схеми пневмоавтоматики» - М «Машинобудування», 1976, -246 с ] Недоліком цього логічного елемента є те, що ВХІДНІ сигнали повинні приймати тільки два фіксованих значення «1» та «0», що відповідає тиску живлення і тиску атмосфери Це знижує функціональні можливості пневматичного логічного елемента Задачею, на рішення якої направлений винахід, є розширення функціональних можливостей пневматичних логічних елементів Поставлена задача вирішується тим, що в пневматичний елемент «НІ» нечіткої логіки, який містить корпус, мембрани, камери управління, перетворювачі типу «сопло-заслонка», згідно винаходу, в камеру управління вводиться окрім аналогово логічного сигналу і тиск живлення В результаті, аналогові ЛОГІЧНІ сигнали на вході і виході елементу можуть приймати не тільки фіксовані значення ВІДПОВІДНІ низькому і високому рівню аналогово логічного сигналу Булевой алгебри, але і знаходитися в деякому діапазоні величин, при яких елемент зберігає дієздатність Винахід пояснюється кресленням пневматичного логічного елементу «НІ» нечіткої логіки, на якому позначено 1 - корпус, 2 - центральна мембрана з жорстким центром, 3 - камера управління, 4 - перетворювачі «сопло - заслонка» жорстко з'єднані з центральною мембраною 2 Пневматичний логічний елемент «НІ» нечіткої логіки працює слідуючим чином за відсутності аналогово логічного сигналу на вході елементу (Р), мембрана 2 знаходиться в нижньому по схемі положенні, в результаті чого сопло верхнього перетворювача 4 відкрито і на вихід надходить тиск живлення (Рвих) При подачі на вхід елементу аналогово логічного сигналу ВІДМІННОГО ВІД «0», мембрана 2 почне переміщатися угору під впливом тиску аналогово логічного сигналу Це призводить до того, що сопло верхнього перетворювача 4 почне закриватися і при деякому значенні тиску аналогово логічного сигналу, повністю закриється У пристрої, що пропонується, аналоговий логічний сигнал (Р) надходить в нижню камеру управління 3, тиск живлення подається в верхню камеру управління 3 і на вхід перетворювача «сопло - заслонка» 4 Вихідний сигнал (РВИх) надходить з камер, що містять перетворювачі «сопло-заслонка» Завдяки цьому досягається використання логічних сигналів, значення яких можуть плавно змінюватися в деякому діапазоні тиску 00 ю 47578 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
