Магнітна система сепаратора

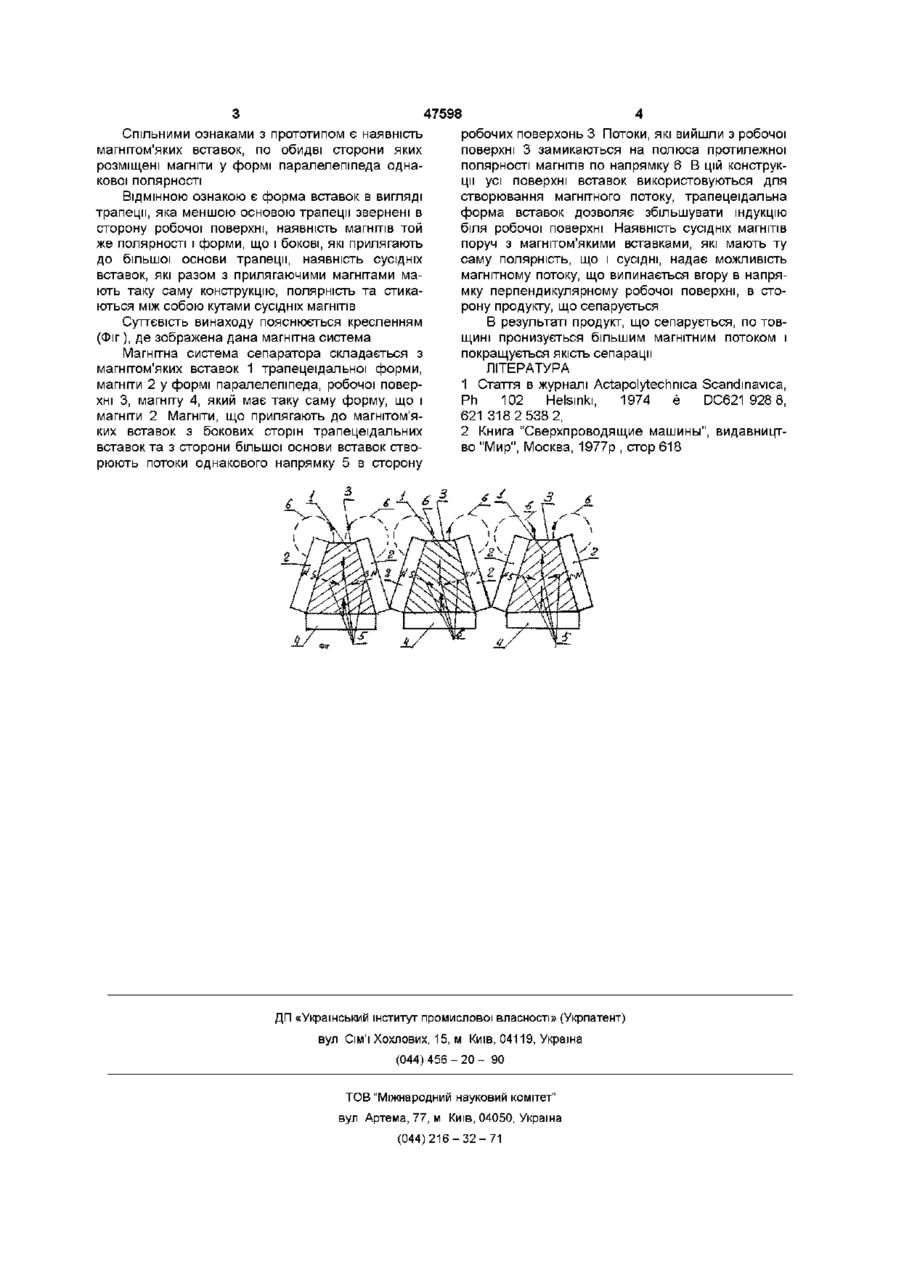

Магнітна система сепаратора, що містить ма ГНІТОМ'ЯКІ вставки, по обидві сторони яких розміщені магніти у формі паралелепіпеда однакової полярності, яка відрізняється тим, що магнітом'які вставки мають трапецеїдальну форму, меншою основою трапеції звернені у сторону робочої поверхні, до більших основ трапеції прилягають магніти тієї ж полярності і форми, що і магніти, які примикають до бокових сторін вставок, сусідні вставки разом з примикаючими магнітами мають таку ж саму конструкцію, полярність та стикаються між собою кутами сусідніх магнітів Винахід відноситься до електротехніки, в даному випадку - до магнітних сепараторів ВІДОМІ магнітні сепаратори (стаття [1] в журналі Actapolytechmca Scandmavica, Ph 102 Helsinki, 1974 і DC621928 8, 621318 2 538 2, книга [2] "Сверхпроводящие машины и устройства", видавництво "Мир", Москва, 1977р , стор 618) В першій системі магніти розміщені між вставками з магнітом'якої сталі і мають однакову полярність у поверхні вставок В другій системі магніти змінної полярності розміщені по колу і займають частину цього кола Означені системи не забезпечують високого значення індукції в робочій прогалині, де переміщується продукт, що сепарується Відомо, ЩО ЯКІСТЬ сепарації забезпечується рівнем індукції та градієнтів магнітного потенціалу в робочій прогалині, КІЛЬКІСТЮ градієнтів на одиницю поверхні сепаратора Поява високоефективних магнітів NdFeB, RCo, дозволяє конструювати магнітні системи, що забезпечують високий рівень індукції в робочій прогалині при найпростішій геометричній формі магнітів та мінімальних габаритах При цьому висока коерцитивна сила та прямолінійний вид характеристики розмагнічування обумовлюють конструктивну особливість магнітних систем в порівнянні з системами, в яких використовуються литі магніти з випуклою кривою розмагнічування типа ЮНДК35Т5БА магніти мають малу висоту (напрямок по ВІСІ кристалізації) У запропонованому винаході розглядається високоефективна магнітна система для магнітних сепараторів, виконана на базі магнітів типа NdFeB, RCo Найбільш близькими по технічній суттєвості і досягнутому результату до даного винаходу є магнітна система, яка наведена в журналі Actapolytechmca Scandmavica, Ph 102 Helsinki, 1974 і DC621 928 8, 621 318 2 538 2 В цій системі магніти розміщені між магнітом'якими вставками і мають однакову полярність магнітів, які прилягають до вставок В результаті сусідні вставки мають різну полярність Недоліком цієї системи потрібно вважати різке зменшення індукції по мере віддалення від робочої поверхні системи Суть винаходу полягає у вдосконаленні конструкції магнітної системи з метою підвищення рівня індукції по мере віддалення від робочої поверхні системи в результаті чого збільшується КІЛЬКІСТЬ феромагнітних часток, виділених з потоку продукту, що сепарується, який має достатньо велику висоту у напрямку від робочої поверхні Дана задача вирішується конструкцією магнітної системи, що містить магнітом'які вставки, по обидві сторони яких розміщені магніти у формі паралелепіпеда однакової полярності, які ВІДМІННІ тим, що магнітом які вставки мають трапецеїдальну форму, які меншою основою трапеції звернені у сторону робочої поверхні До більших основ трапецій прилягають магніти той же полярності і форми, що і магніти, прилягають до бокових сторін вставок, сусідні вставки разом з прилягаючими магнітами мають таку саму конструкцію, полярність та стикаються між собою кутами сусідніх магнітів (21)2000126887 ( 2 2 ) 0 1 12 2 0 0 0 ( 2 4 ) 1 5 07 2002 00 ю 47598 Спільними ознаками з прототипом є наявність магнітом'яких вставок, по обидві сторони яких розміщені магніти у формі паралелепіпеда однакової полярності ВІДМІННОЮ ознакою є форма вставок в вигляді трапеції, яка меншою основою трапеції звернені в сторону робочої поверхні, наявність магнітів той же полярності і форми, що і бокові, які прилягають до більшої основи трапеції, наявність сусідніх вставок, які разом з прилягаючими магнітами мають таку саму конструкцію, полярність та стикаються між собою кутами сусідніх магнітів Суттєвість винаходу пояснюється кресленням (Фіг), де зображена дана магнітна система Магнітна система сепаратора складається з магнітом'яких вставок 1 трапецеїдальної форми, магніти 2 у формі паралелепіпеда, робочої поверхні 3, магніту 4, який має таку саму форму, що і магніти 2 Магніти, що прилягають до магнітом'яких вставок з бокових сторін трапецеїдальних вставок та з сторони більшої основи вставок створюють потоки однакового напрямку 5 в сторону робочих поверхонь 3 Потоки, які вийшли з робочої поверхні 3 замикаються на полюса протилежної полярності магнітів по напрямку 6 В цій конструкції усі поверхні вставок використовуються для створювання магнітного потоку, трапецеїдальна форма вставок дозволяє збільшувати індукцію біля робочої поверхні Наявність сусідніх магнітів поруч з магнітом'якими вставками, які мають ту саму полярність, що і сусідні, надає можливість магнітному потоку, що випинається вгору в напрямку перпендикулярному робочої поверхні, в сторону продукту, що сепарується В результаті продукт, що сепарується, по товщині пронизується більшим магнітним потоком і покращується якість сепарації ЛІТЕРАТУРА 1 Стаття в журналі Actapolytechnica Scandmavica, Ph 102 Helsinki, 1974 ё DC621 928 8, 621 318 2 538 2, 2 Книга "Сверхпроводящие машины", видавництво "Мир", Москва, 1977р , стор 618 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
