Магнітна система сепаратора

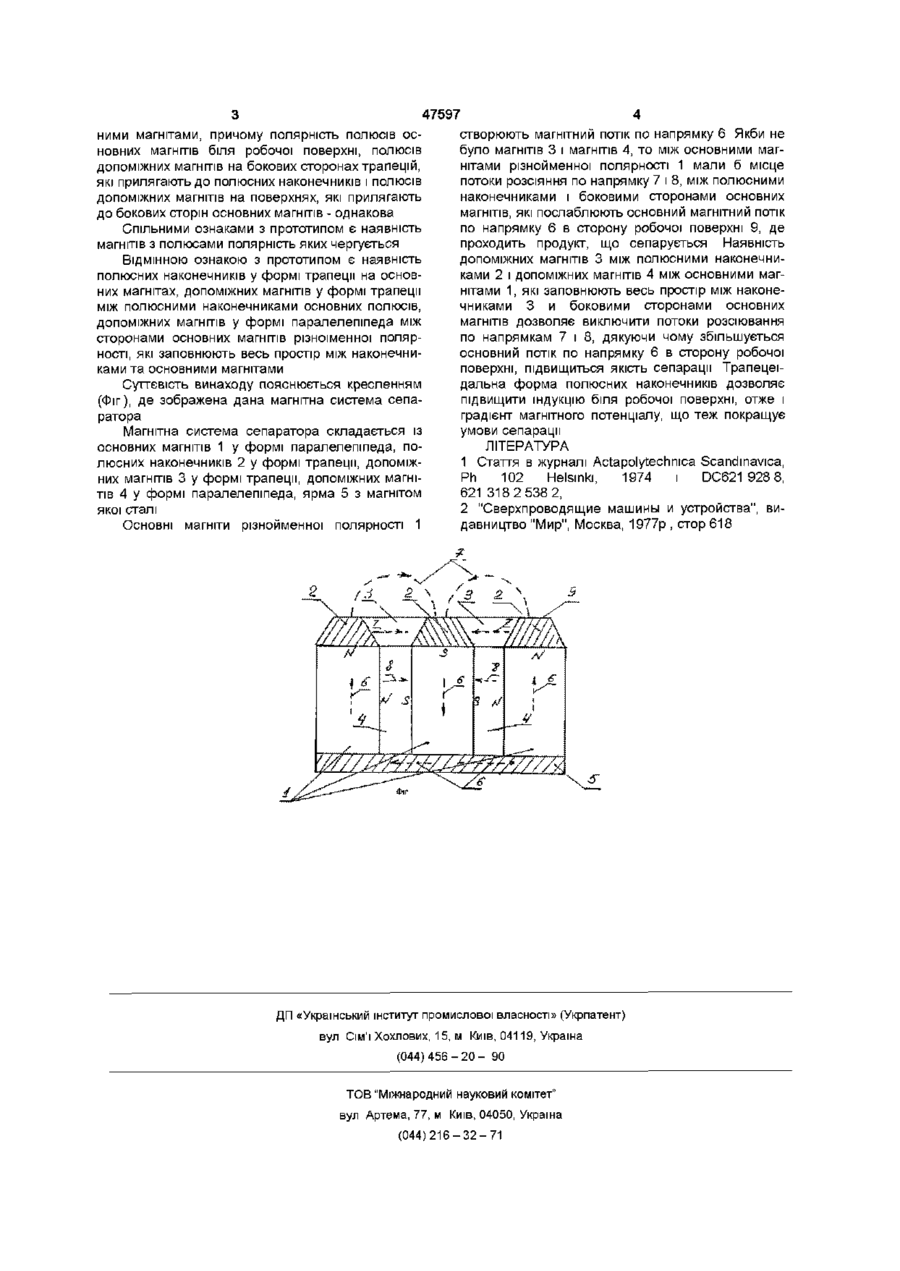

Магнітна система сепаратора, що містить магніти з полюсами, полярність яких чергується, яка відрізняється тим, що є основні магніти, які мають форму паралелепіпеда і полюсні наконечники до них з магнітом'якої сталі, які мають форму трапеції, звернені меншою основою трапеції в сторону робочої поверхні, та ДОПОМІЖНІ магніти у формі трапеції між полюсними наконечниками та у формі паралелепіпеда між боковими сторонами основних магнітів, які заповнюють весь простір між наконечниками та основними магнітами, причому полярність полюсів основних магнітів біля робочої поверхні, полюсів допоміжних магнітів на бокових сторонах трапецій, які прилягають до полюсних наконечників, та полюсів допоміжних магнітів на поверхнях, що прилягають до бокових сторін магнітів, однакова Винахід відноситься до електротехніки, в даному випадку - до магнітних сепараторів ВІДОМІ магнітні сепаратори (стаття [1] в журналі Actapolytechmca Scandmavica, Ph 102 Helsinki, 1974 і DC621928 8, 621318 2 538 2, книга [2] "Сверхпроводящие машины и устройства", видавництво "Мир", Москва, 1977р , стор 618) В першій системі магніти розміщені між вставками з магнітом'якої сталі і мають однакову полярність біля поверхні вставок В другій системі магніти змінної полярності розміщені по колу і займають частину цього кола Означені системи не забезпечують високого значення індукції в робочій прогалині, де переміщується продукт, що сепарується Відомо, ЩО ЯКІСТЬ сепарації забезпечується рівнем індукції та градієнтів магнітного потенціалу в робочій прогалині, КІЛЬКІСТЮ градієнтів на одиницю поверхні сепаратора Поява високоефективних магнітів NdFeB, RCo, дозволяє конструювати магнітні системи, що забезпечують високий рівень індукції в робочій прогалині при найпростішій геометричній формі магнітів та мінімальних габаритах При цьому висока коерцитивна сила та прямолінійний вид характеристики розмагнічування обумовлюють конструктивну особливість магнітних систем в порівнянні з системами, в яких використовуються литі магніти з випуклою кривою розмагнічування типа ЮНДК35Т5БА магніти мають малу висоту (напрямок по осі кристалізації) У запропоновано му винаході розглядається високоефективна магнітна система для магнітних сепараторів, виконана на базі магнітів типа NdFeB, RCo Найбільш близькими по технічній суттєвості і досягнутому результату до даного винаходу є магнітна система, яка наведена в книзі "Сверхпроводящие машины", видавництво "Мир", Москва, 1977р , стор 618 В цій системі магніти з полярністю, яка чергується, розміщені по колу, та займають тільки частину цього кола Недоліком цієї системи є низький рівень індукції на робочій поверхні із-за на явності потоку розсіювання між магнітами протилежної полярності Суть винаходу полягає в створені конструкції магнітної системи з метою підвищення індукції на робочій поверхні системи в результаті чого збільшується КІЛЬКІСТЬ феромагнітного матеріалу, виділеного з продукту, що сепарується Дана задача вирішується конструкцією магнітної системи, що містить магніти з полюсами полярність яких чергується, які відрізняються тим, що є основні магніти, які мають форму паралелепіпеда і полюсні наконечники до них з магнітом якої сталі, які мають форму трапеції, звернені меншою основою трапеції в сторону робочої поверхні та ДОПОМІЖНІ магніти у формі трапеції між полюсними наконечниками і у формі паралелепіпеда між боковими сторонами основних магнітів, які заповнюють весь простір між наконечниками та основ 1 ю 47597 ними магнітами, причому полярність полюсів основних магнітів біля робочої поверхні, полюсів допоміжних магнітів на бокових сторонах трапецій, які прилягають до полюсних наконечників і полюсів допоміжних магнітів на поверхнях, які прилягають до бокових сторін основних магнітів - однакова Спільними ознаками з прототипом є наявність магнітів з полюсами полярність яких чергується ВІДМІННОЮ ознакою з прототипом є наявність полюсних наконечників у формі трапеції на основних магнітах, допоміжних магнітів у формі трапеції між полюсними наконечниками основних полюсів, допоміжних магнітів у формі паралелепіпеда між сторонами основних магнітів різноіменної полярності, які заповнюють весь простір між наконечниками та основними магнітами Суттєвість винаходу пояснюється кресленням (Фіг), де зображена дана магнітна система сепаратора Магнітна система сепаратора складається із основних магнітів 1 у формі паралелепіпеда, полюсних наконечників 2 у формі трапеції, допоміжних магнітів 3 у формі трапеції, допоміжних магнітів 4 у формі паралелепіпеда, ярма 5 з магнітом якої сталі Основні магніти різнойменної полярності 1 4 створюють магнітний потік по напрямку 6 Якби не було магнітів 3 і магнітів 4, то між основними магнітами різнойменної полярності 1 мали б місце потоки розсіяння по напрямку 7 і 8, між полюсними наконечниками і боковими сторонами основних магнітів, які послаблюють основний магнітний потік по напрямку 6 в сторону робочої поверхні 9, де проходить продукт, що сепарується Наявність допоміжних магнітів 3 між полюсними наконечниками 2 і допоміжних магнітів 4 між основними магнітами 1, які заповнюють весь простір між наконечниками 3 и боковими сторонами основних магнітів дозволяє виключити потоки розсіювання по напрямкам 7 і 8, дякуючи чому збільшується основний потік по напрямку 6 в сторону робочої поверхні, підвищиться якість сепарації Трапецеїдальна форма полюсних наконечників дозволяє підвищити індукцію біля робочої поверхні, отже і градієнт магнітного потенціалу, що теж покращує умови сепарації ЛІТЕРАТУРА 1 Стаття в журналі Actapolytechnica Scandmavica, Ph 102 Helsinki, 1974 і DC621 928 8, 621 318 2 538 2, 2 "Сверхпроводящие машины и устройства", видавництво "Мир", Москва, 1977р , стор 618 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
