Магнітна система сепаратора

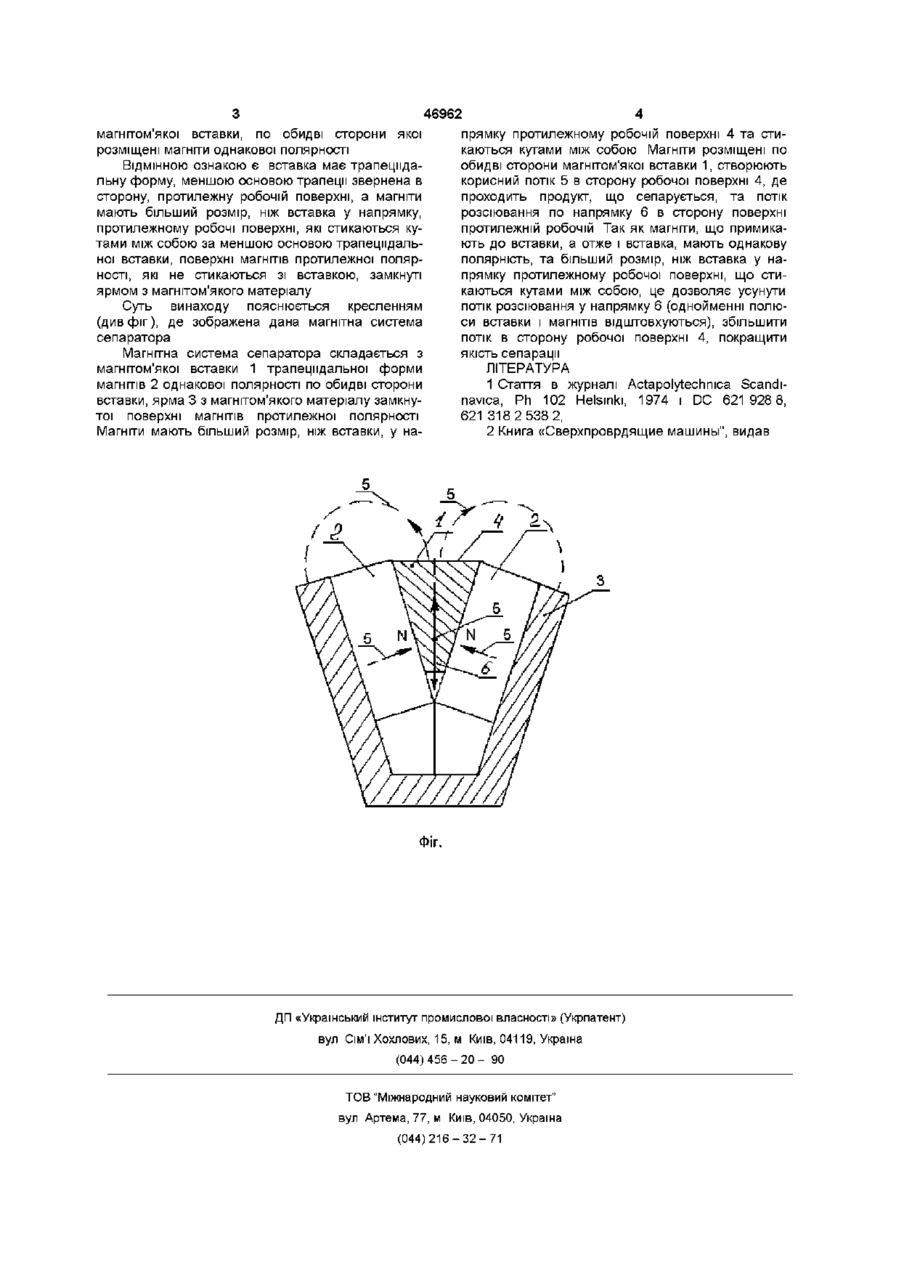

Магнітна система сепаратора, що має магнітом'яку вставку по обидві сторони якої роз Винахід відноситься до електротехніки, в даному випадку - до магнітних сепараторів ВІДОМІ магнітні сепаратори (стаття (1) в журналі Actapolytechmca Scandmavica, Ph 102 Helsinki, 1974 і DC 621 928 8, 621 318 2 538 2, книга (2) "Сверхпроводящие машины и устройства", видавництво "Мир", Москва, 1977р , стор 618) В першій системі магніти розміщені між вставками з магнітом'якої BUS сталі і мають однакову полярність біля поверхні вставок В другій системі магніти змінної полярності розміщені по колу і займають частину цього кола Означені системи не забезпечують високого значення індукції в робочій прогалині, де переміщується продукт, що сепарується Відомо, що якість сепарації забезпечується рівнем індукції та градієнтів магнітного потенціалу в робочому зазорі, КІЛЬКІСТЮ градієнтів на одиницю поверхні сепаратора Поява високоефективних магнітів NdFeB, RCo, дозволяє конструювати магнітні системи, що забезпечують високий рівень індукції в робочій прогалині при найпростішій геометричній формі магнітів та мінімальних габаритах При цьому висока коерцитивна сила та прямолінійний вид характеристики розмагнічування обумовлюють конструктивну особливість магнітних систем в порівнянні з системами, в яких використовуються литі магніти з випуклою кривою розмагнічування типа ЮНДК35Т5БА магніти мають малу висоту (напрямок по осі кристалізації) У запропонованому винаході розглядається високоефективна магнітна сис ташовані магніти однакової полярності, яка відрізняється тим, що вставка має трапецієподібну форму, меншою основою трапеція обернута в сторону, протилежну робочій поверхні, а магніти мають більший розмір, ніж вставка, у напрямку, протилежному робочій поверхні, та стикаються між собою за меншою основою трапецеїдальної вставки, поверхні магнітів протилежної полярності, які не стикаються зі вставкою, замкнені ярмом з магнітом'якого матеріалу тема для магнітних сепараторів, виконана на базі магнітів типа NdFeB, RCo Найбільш близькими по технічній суттєвості та досягнутому результату до заявленого винаходу є магнітна система, яка наведена в журналі Actapolytechmca Scandmavica, Ph 102 Helsinki, 1974 В цій системі магніти розміщені між магнітом'якими вставками і мають однакову полярність біля поверхонь вставок Недоліком цієї системи потрібно вважати низький рівень індукції на робочій поверхні із-за наявності потоків розсіяння з поверхонь вставок, які не стикаються з магнітами Суть винаходу полягає в удосконаленні конструкції магнітної системи з метою підвищення індукції на робочій поверхні системи, в результаті чого збільшується КІЛЬКІСТЬ феромагнітного матеріалу, виділеного з продукту, що сепарується Дана задача вирішується конструкцією магнітної системи, що містить магнітом'яку вставку по обидві сторони якої розміщені магніти однакової полярності, відмінної тим, що вставка мас трапеціідальну форму, меншою основою трапеції звернена в сторону протилежну робочій поверхні, а магніти мають більший розмір, ніж вставка, у напрямку протилежному робочій поверхні, стикаються між собою за меншою основою трапецмдальної вставки, поверхні магнітів протилежної полярності, котрі не стикаються із вставкою, замкнуті ярмом з магнітом'якого матеріалу Спільними ознаками з прототипом є наявність (О (О 46962 магнітом'якої вставки, по обидві сторони якої розміщені магніти однакової полярності ВІДМІННОЮ ознакою є вставка має трапецмдальну форму, меншою основою трапеції звернена в сторону, протилежну робочій поверхні, а магніти мають більший розмір, ніж вставка у напрямку, протилежному робочі поверхні, які стикаються кутами між собою за меншою основою трапецмдальноі вставки, поверхні магнітів протилежної полярності, які не стикаються зі вставкою, замкнуті ярмом з магнітом'якого матеріалу Суть винаходу пояснюється кресленням (див фіг), де зображена дана магнітна система сепаратора Магнітна система сепаратора складається з магнітом'якої вставки 1 трапецмдальної форми магнітів 2 однакової полярності по обидві сторони вставки, ярма 3 з магнітом'якого матеріалу замкнутої поверхні магнітів протилежної полярності Магніти мають більший розмір, ніж вставки, у на прямку протилежному робочій поверхні 4 та стикаються кутами між собою Магніти розміщені по обидві сторони магнітом'якої вставки 1, створюють корисний потік 5 в сторону робочої поверхні 4, де проходить продукт, що сепарується, та потік розсіювання по напрямку 6 в сторону поверхні протилежній робочій Так як магніти, що примикають до вставки, а отже і вставка, мають однакову полярність, та більший розмір, ніж вставка у напрямку протилежному робочої поверхні, що стикаються кутами між собою, це дозволяє усунути потік розсіювання у напрямку 6 (однойменні полюси вставки і магнітів відштовхуються), збільшити потік в сторону робочої поверхні 4, покращити якість сепарації ЛІТЕРАТУРА 1 Стаття в журналі Actapolytechmca Scandinavica, Ph 102 Helsinki, 1974 і DC 621928 8, 621 318 2 538 2, 2 Книга «Сверхпроврдящие машины", видав Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
