Прес рихтувальний

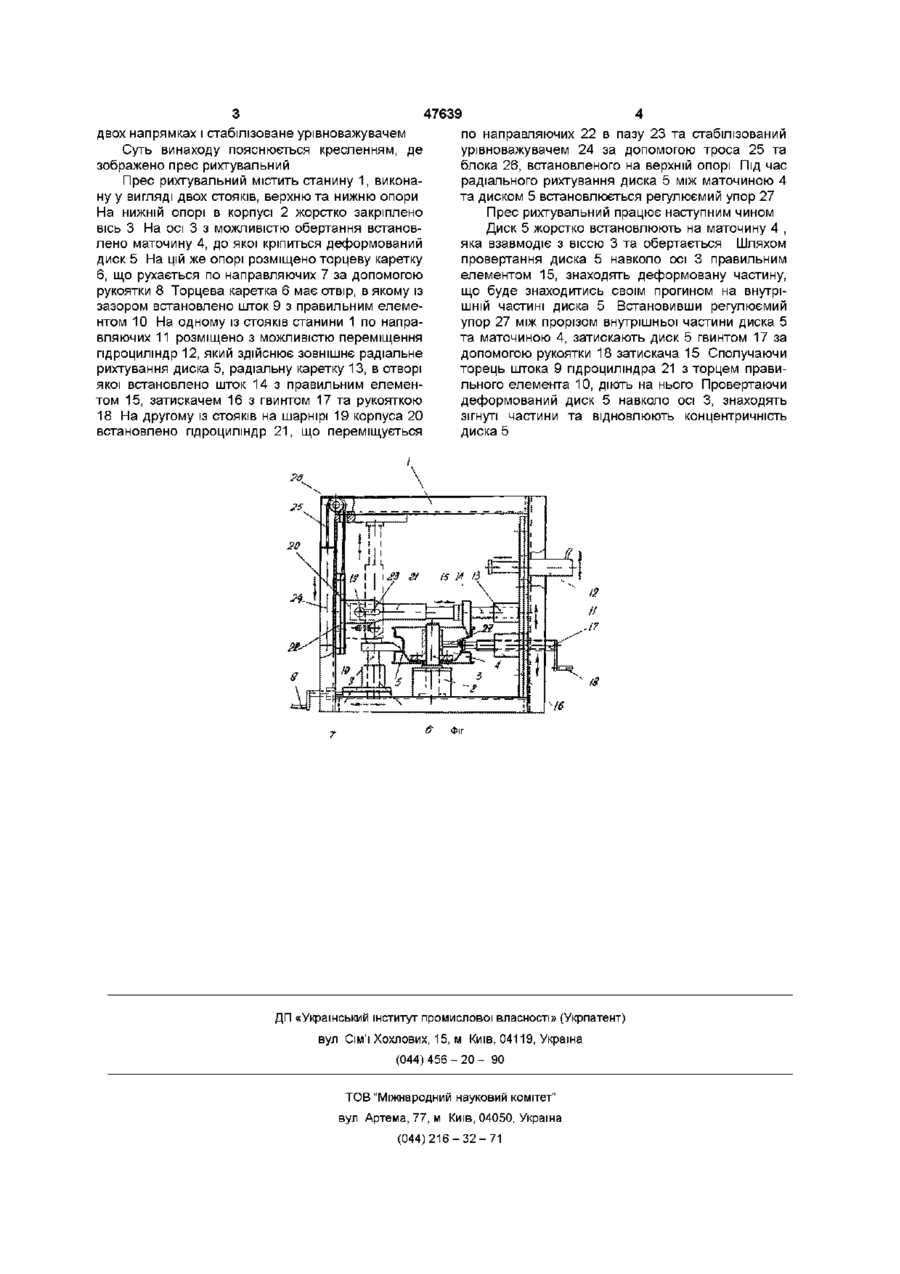

1 Прес рихтувальний, який містить станину на двох опорах, на якій закріплено вісь із змонтованою на ній з можливістю вільного коливання ПІДВІСКОЮ, станину встановлено опорною поверхнею на підвіску і в ній виконано отвір, де розміщено із зазором вищевказану вісь, траверсу виконано знімною, кожна сферична опора забезпечена жорстко закріпленою на рамі порталу основою з пружними елементами, на основі встановлено з можливістю переміщення та взаємодії з пружними елементами башмак опори, а кожний пуансон виконано у вигляді закріпленого на штоці гідроциліндра корпуса та шарнірно з'єднаного з ним правильного елемента, причому з'єднувані поверхні останніх виконано циліндричними, який відрізняється тим, що він забезпечений віссю, жорстко закріпленою в корпусі, маточиною, встановленою із зазором на осі, радіальною та торцевою каретками, що переміщуються, затискачем з гвинтом та рукояткою, двома гідроциліндрами, один з яких шарнірно з'єднано з корпусом з можливістю переміщення в двох напрямках і стабілізовано урівноважувачем 2 Прес за п 1, який відрізняється тим, що радіальна і торцева каретки забезпечені штоком та правильним елементом Винахід відноситься до обробки металів тиском і може бути використаний для рихтування дисків коліс легкових автомобілів Відома конструкція /див а с СРСР № 1433536, М П К 6 В 2 1 ДЗ/10, опубл 30 10 88, бюл № 40 - прототип/, що містить станину на двох опорах, на якій закріплено вісь із змонтованою на ній з можливістю вільного качання ПІДВІСКОЮ, станину встановлено опорною поверхнею на підвіску, і в ній виконано отвір, де розміщено із зазором вищевказану вісь, траверсу виконано зйомною, кожна сферична опора забезпечена жорстко закріпленою на рамі порталу основою з пружними елементами, на якій встановлено з можливістю переміщення та взаємодії з пружними елементами башмак опори, а кожний пуансон виконано у вигляді закріпленого на штоці гідроциліндра корпуса та шарнірно з'єднаного з ним правильного елемента, причому сполучаємі поверхні останніх виконано циліндричними та торцевою каретками, які мають можливість переміщуватись, гвинтовим затискачем та двома гідроциліндрами, що призведе до якісного рихтування, усунувши радіальне та торцеве биття диска Поставлена задача досягається тим, що прес рихтувальний, який містить станину на двох опорах, на станині закріплено вісь із змонтованою на ній з можливістю вільного качання ПІДВІСКОЮ, станину встановлено опорною поверхнею на підвіску, і в ній виконано отвір, де розміщено із зазором вищевказану вісь, траверсу виконано зйомною, кожна сферична опора забезпечена жорстко закріпленою на рамі порталу основою з пружними елементами, на якій встановлено з можливістю переміщення та взаємодії з пружними елементами башмак опори, а кожний пуансон виконано у вигляді закріпленого на штоці гідроциліндра корпуса та шарнірно з'єднаного з ним правильного елемента,, причому з'єднувані поверхні останніх виконано циліндричними, згідно з винаходом, прес забезпечений жорстко закріпленою в корпусі віссю, маточиною, встановленою із зазором на цій осі, радіальною та торцевою каретками, що переміщуються, затискачем з гвинтом та рукояткою, двома гідроциліндрами, один з яких шарнірно з'єднано з корпусом з можливістю переміщення, у Недоліком цієї конструкції є те, що вона не спроможна усувати одночасно торцеве та радіальне биття диска В основу винаходу поставлено задачу удосконалення преса рихтувального, забезпечивши його жорстко закріпленою в корпусі віссю та встановленою на цій осі маточиною із зазором, радіальною со (О двох напрямках і стабілізоване урівноважувачем Суть винаходу пояснюється кресленням, де зображено прес рихтувальний Прес рихтувальний містить станину 1, виконану у вигляді двох стояків, верхню та нижню опори На нижній опорі в корпусі 2 жорстко закріплено вісь 3 На осі 3 з можливістю обертання встановлено маточину 4, до якої кріпиться деформований диск 5 На цій же опорі розміщено торцеву каретку 6, що рухається по направляючих 7 за допомогою рукоятки 8 Торцева каретка 6 має отвір, в якому із зазором встановлено шток 9 з правильним елементом 10 На одному із стояків станини 1 по направляючих 11 розміщено з можливістю переміщення гідроциліндр 12, який здійснює зовнішнє радіальне рихтування диска 5, радіальну каретку 13, в отворі якої встановлено шток 14 з правильним елементом 15, затискачем 16 з гвинтом 17 та рукояткою 18 На другому із стояків на шарнірі 19 корпуса 20 встановлено гідроциліндр 21, що переміщується 47639 по направляючих 22 в пазу 23 та стабілізований урівноважувачем 24 за допомогою троса 25 та блока 26, встановленого на верхній опорі Під час радіального рихтування диска 5 між маточиною 4 та диском 5 встановлюється регулюємий упор 27 Прес рихтувальний працює наступним чином Диск 5 жорстко встановлюють на маточину 4 , яка взаємодіє з віссю 3 та обертається Шляхом провертання диска 5 навколо осі 3 правильним елементом 15, знаходять деформовану частину, що буде знаходитись своїм прогином на внутрішній частині диска 5 Встановивши регулюємий упор 27 між прорізом внутрішньої частини диска 5 та маточиною 4, затискають диск 5 гвинтом 17 за допомогою рукоятки 18 затискача 15 Сполучаючи торець штока 9 гідроциліндра 21 з торцем правильного елемента 10, діють на нього Провертаючи деформований диск 5 навколо осі 3, знаходять зігнуті частини та відновлюють концентричність диска 5 S Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
