Мембранно-вантове покриття із зовнішньою підтримуючою вантовою фермою

Завантажити PDF файл.

Формула / Реферат

Мембранно-вантове покриття із зовнішньою підтримуючою вантовою фермою, яке складається з мембрани і попередньонапруженої стабілізуючої системи, яке відрізняється тим, що має зовнішню підтримуючу вантову ферму, котра розташована над мембраною (в місці найбільшого прогину системи).

Текст

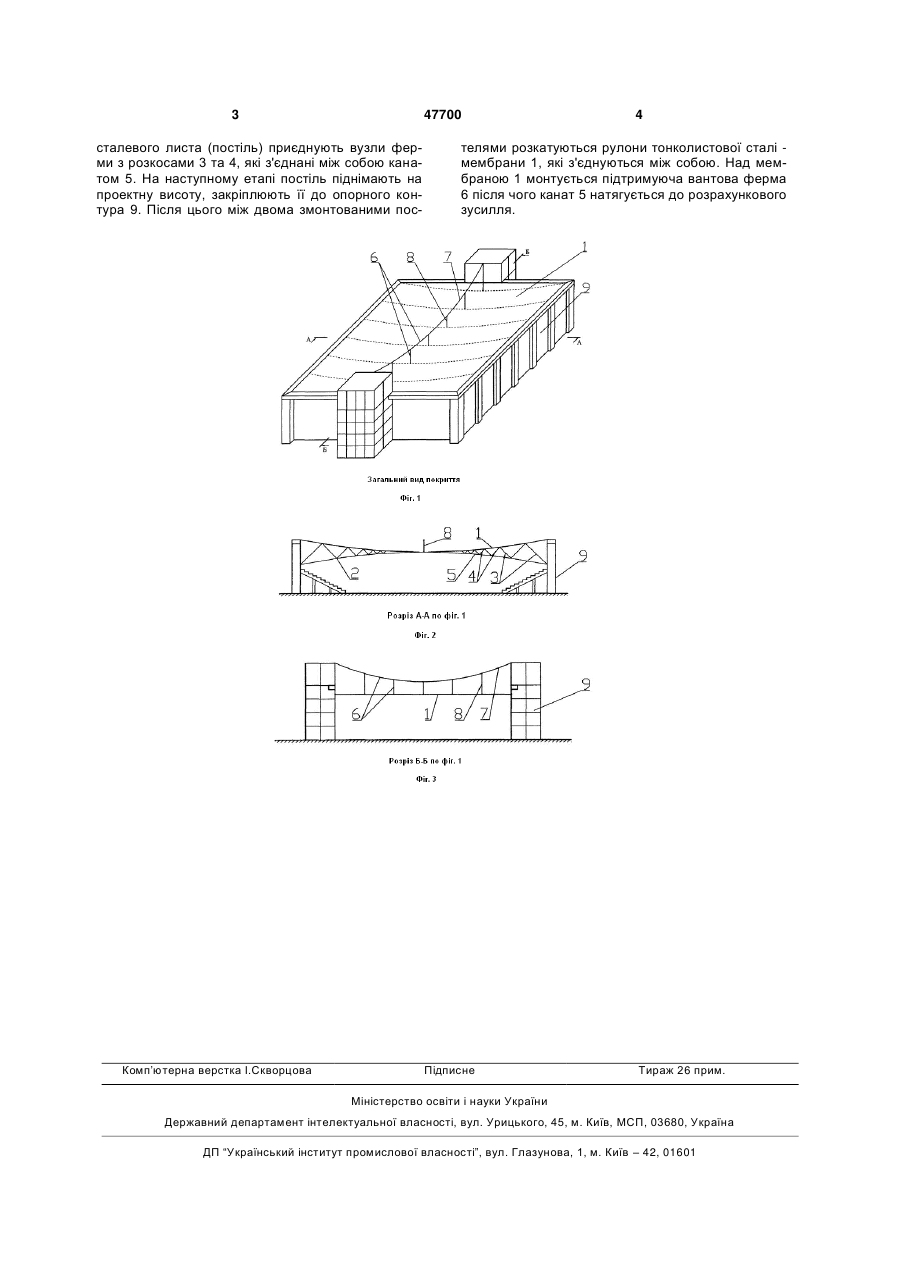

Мембранно-вантове покриття із зовнішньою підтримуючою вантовою фермою, яке складається з мембрани і попередньонапруженої стабілізуючої системи, яке відрізняється тим, що має зовнішню підтримуючу вантову ферму, котра розташована над мембраною (в місці найбільшого прогину системи). (19) (21) u200906707 (22) 26.06.2009 (24) 25.02.2010 (62) u200903127, 03.04.2009 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) ІВАНЕНКО ПЕТРО ОЛЕКСАНДРОВИЧ, ТРОБЮК ОЛЕКСАНДР МИХАЙЛОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА І АРХІТЕКТУРИ 3 47700 сталевого листа (постіль) приєднують вузли ферми з розкосами 3 та 4, які з'єднані між собою канатом 5. На наступному етапі постіль піднімають на проектну висоту, закріплюють її до опорного контура 9. Після цього між двома змонтованими пос Комп’ютерна верстка І.Скворцова 4 телями розкатуються рулони тонколистової сталі мембрани 1, які з'єднуються між собою. Над мембраною 1 монтується підтримуюча вантова ферма 6 після чого канат 5 натягується до розрахункового зусилля. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Membrane-guy cover with external support guy truss

Автори англійською

Ivanenko Petro Oleksandrovych, Trobiuk Oleksandr Mykhailovych

Назва патенту російською

Мембранно-вантовое покрытие с внешней поддерживающей вантовой фермой

Автори російською

Иваненко Петр Александрович, Тробюк Александр Михайлович

МПК / Мітки

МПК: E04B 7/14

Мітки: підтримуючою, покриття, вантовою, фермою, мембранно-вантове, зовнішньою
