E01B 2/00 — Загальна конструкція верхньої будови колії

Номер патенту: 106531

Опубліковано: 25.04.2016

Автори: Погоржельський Євген Дмитрович, Хмара Леонід Андрійович, Шатов Сергій Васильович

МПК: E01B 2/00

Мітки: колія, залізнична

Формула / Реферат:

Залізнична колія, що містить рейки, шпали та кріплення, яка відрізняється тим, що шпали у плані встановленні відносно рейок під кутом 90°-a, де a - кут нахилу шпал у межах 0°< a <90°.

Номер патенту: 81780

Опубліковано: 10.07.2013

Автор: Онищук Василь Варфоломійович

МПК: E01B 2/00

Мітки: залізнична, стиків, колія

Формула / Реферат:

Залізнична колія без стиків, що містить в собі залізні рельси, з'єднані між собою через кожні 120 м за допомогою компенсаційних вставок з суперміцної гуми, які приклеюються за допомогою суперміцного клею.

Номер патенту: 89528

Опубліковано: 10.02.2010

Автор: Фройденштайн Стефан

МПК: E01B 2/00, E01D 19/12, E01B 1/00 ...

Мітки: безбаластна, залізнична, колія

Формула / Реферат:

1. Безбаластна залізнична колія, яка має шпали, рейки, закріплені на шпалах, та штучну споруду, виконану з бетону або залізобетону, на якій встановлено шпали, яка відрізняється тим, що штучна споруда є мостом (1, 9), а шпали (6) залито у бетон (16) каркаса моста або у захисний шар (10) бетону, розміщений між шпалами (6) та штучною спорудою (3).2. Колія за п. 1, яка відрізняється тим, що шпали (6) є одноблочними або...

Номер патенту: 80525

Опубліковано: 10.10.2007

Автор: Усенко Володимир Миколайович

МПК: E01B 5/00, E01B 2/00, E01B 3/00 ...

Мітки: залізниці, конструкція, колії

Формула / Реферат:

1.Конструкція колії залізниці, яка містить рейки, що закріплені у підрейкових гніздах шпал, яка відрізняється тим, що рейка виконана у вигляді бруса, в основі якого виконаний аркоподібний паз, а бічні поверхні його угнуті таким чином, що утворюють шийки рейки, підрейкове гніздо виконане з перерізом, що подібний до перерізу швелера, стінки підрейкового гнізда виконані зі скосами, піддон підрейкового гнізда має випуски, між рейкою та піддоном...

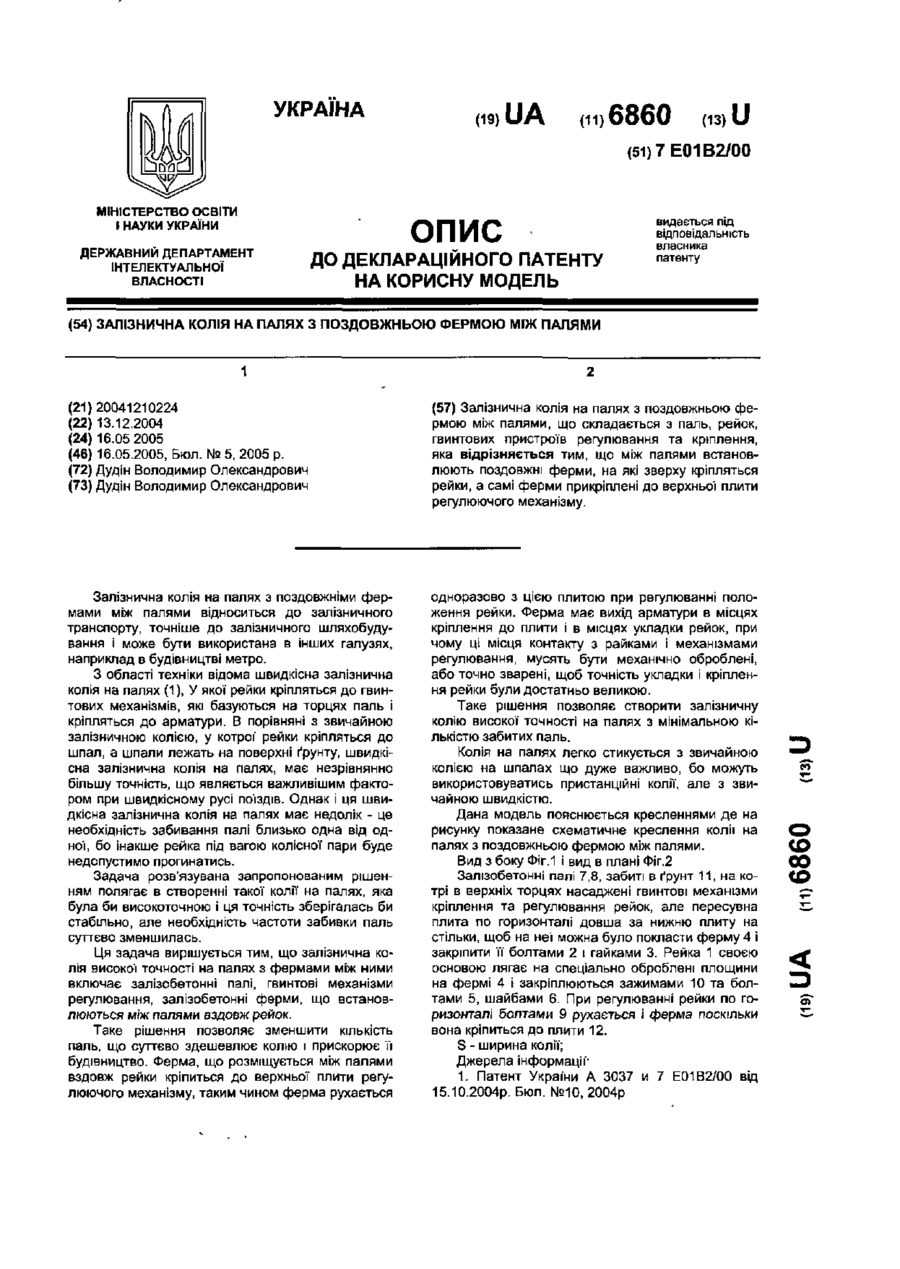

Номер патенту: 6860

Опубліковано: 16.05.2005

Автор: Дудін Володимир Олександрович

МПК: E01B 2/00

Мітки: палях, фермою, колія, залізнична, поздовжньою, палями

Формула / Реферат:

Залізнична колія нa палях з поздовжньою фермою між палями, що складається з паль, рейок, гвинтових пристроїв регулювання та кріплення, яка відрізняється тим, що між палями встановлюють поздовжні ферми, на які зверху кріпляться рейки, а самі ферми прикріплені до верхньої плити регулюючого механізму.

Номер патенту: 3379

Опубліковано: 15.11.2004

Автор: Котіков Георгій Іванович

МПК: E01B 2/00

Мітки: рейкової, колії, будова, верхня

Формула / Реферат:

1. Верхня будова рейкової колії, що містить поперечні шпали, рейки, які змонтовані на шпалах, вузли стикування рейок, при цьому сусідні шпали з'єднані між собою, яка відрізняється тим, що кожна шпала в плані виконана з двома боковими виступами з протилежних сторін шпали в місцях монтування рейок, з'єднання сусідніх шпал виконане через зазначені бокові виступи, вузли стикування рейок розташовані в місцях з'єднання сусідніх шпал.2....

Номер патенту: 70565

Опубліковано: 15.10.2004

Автори: Косяк Вікторія Миколаївна, Петренко Володимир Дмитрович, Цепак Станіслав Владиславович, Пшінько Олександр Миколайович, Тютькін Олексій Леонідович

МПК: E01B 1/00, E01B 2/00, E01B 27/00 ...

Мітки: земляного, полотна, спосіб, визначення, залізничного, стану

Формула / Реферат:

Спосіб визначення стану земляного залізничного полотна, при якому вимірюють висоту та кут відкосу, визначають радіус зсуву, виконують аналіз фізичних параметрів грунту і визначають три зони граничної рівноваги: активну, перехідну та пасивну, який відрізняється тим, що на зони послідовно впливають динамічним навантаженням, яке перевищує локальну стійкість грунтів, а за зміною реакції земляного полотна визначають стійкість окремих ділянок і...

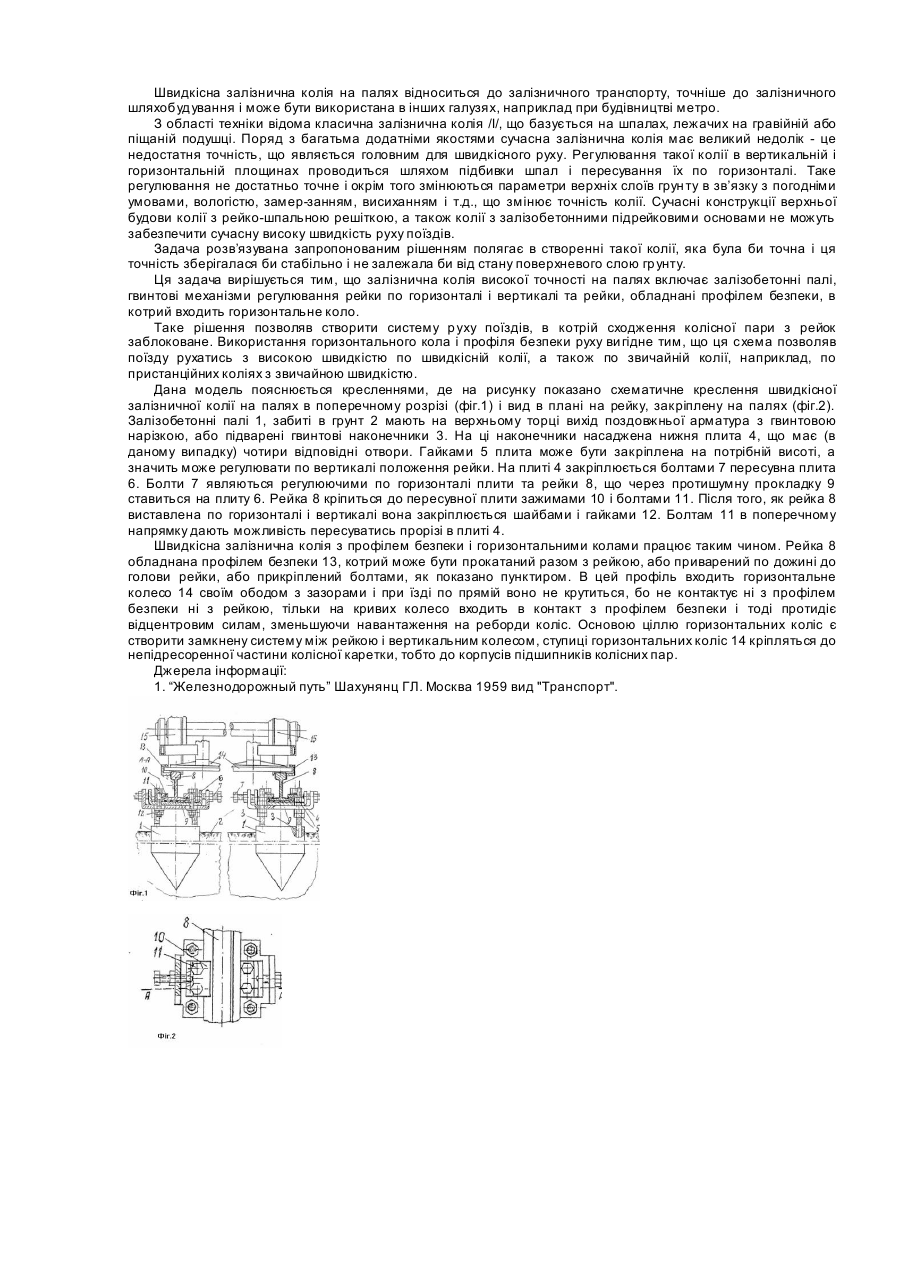

Номер патенту: 3037

Опубліковано: 15.10.2004

Автор: Дудін Володимир Олександрович

МПК: E01B 2/00

Мітки: швидкісна, колія, палях, залізнична

Формула / Реферат:

Швидкісна залізнична колія на палях, що складається з залізобетонних паль, рейок, гвинтових пристроїв регулювання, яка відрізняється тим, що рейки закріплені на торцях, забитих в грунт паль, до арматури через гвинтові пристрої для кріплення і регулювання рейок в горизонтальній і вертикальній площинах, крім того, рейки оснащені профілями безпеки, які запобігають сходженню колісних пар з рейок.

Номер патенту: 39858

Опубліковано: 16.07.2001

Автори: Герлах Рудольф, Шад Бернхард, Лейкауф Гюнтер, Айзенманн Йозеф, Вальтер Ральф

МПК: E01B 2/00, E01B 1/00

Мітки: шляху, споруди, безбаластна, верхня, способом, безбаластної, цим, спосіб, одержана, верхньої, споруда, виготовлення

Формула / Реферат:

1. Способ изготовления безбалластного верхнего строения пути, при котором на основание наносят асфальтовое несущее покрытие и на него укладывают моноблочные шпалы, которые снабжены на нижней стороне посередине выемкой, прилегающей с обеих сторон к асфальтовому несущему покрытию для предохранения от поперечных сил, отличающийся тем, что шпалы снабжают посередине первым отверстием, после укладки соответствующей шпалы через это отверстие...

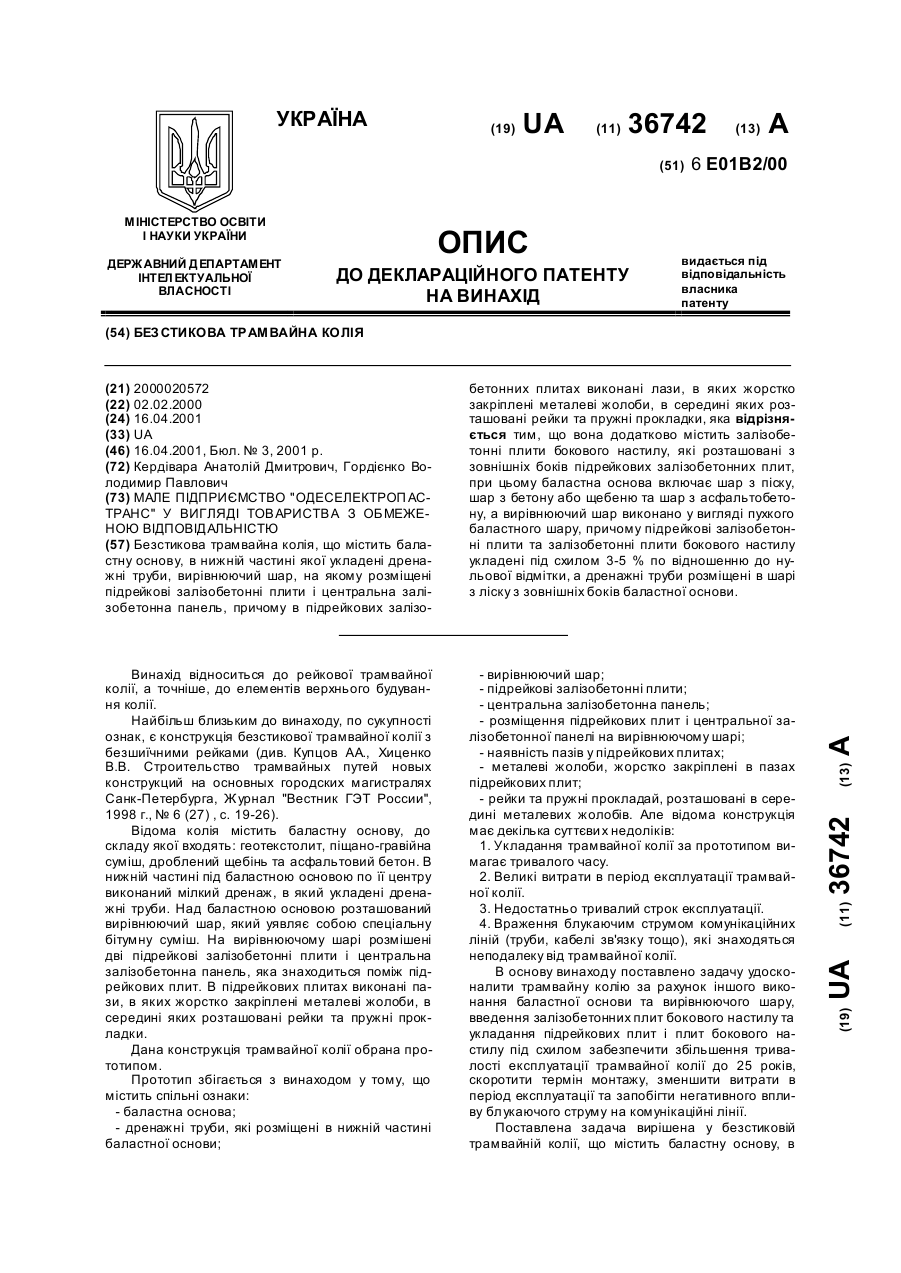

Номер патенту: 36742

Опубліковано: 16.04.2001

Автори: Гордієнко Володимир Павлович, Кердівара Анатолій Дмитрович

МПК: E01B 2/00

Мітки: колія, безстикова, трамвайна

Текст:

...Дренажні труби, які розташовані у зовні шніх боків баластної основи, дозволяють видаляти воду і вологу з поперечних і повздовжніх відвідних каналів за межі трамвайної колії. Безстикова трамвайна колія зображена на кресленні: фіг. 1 - поперечний розріз; фіг. 2 - поперечний розріз, вид зверху в аксонометричній проекції. Трамвайна колія містить дві підрейкові залізобетонні плити 1. Поміж підрейкових залізобетонних плит 1 розміщена центральна...
