Спосіб дискретного регулювання інтенсивності зовнішнього електроосвітлення

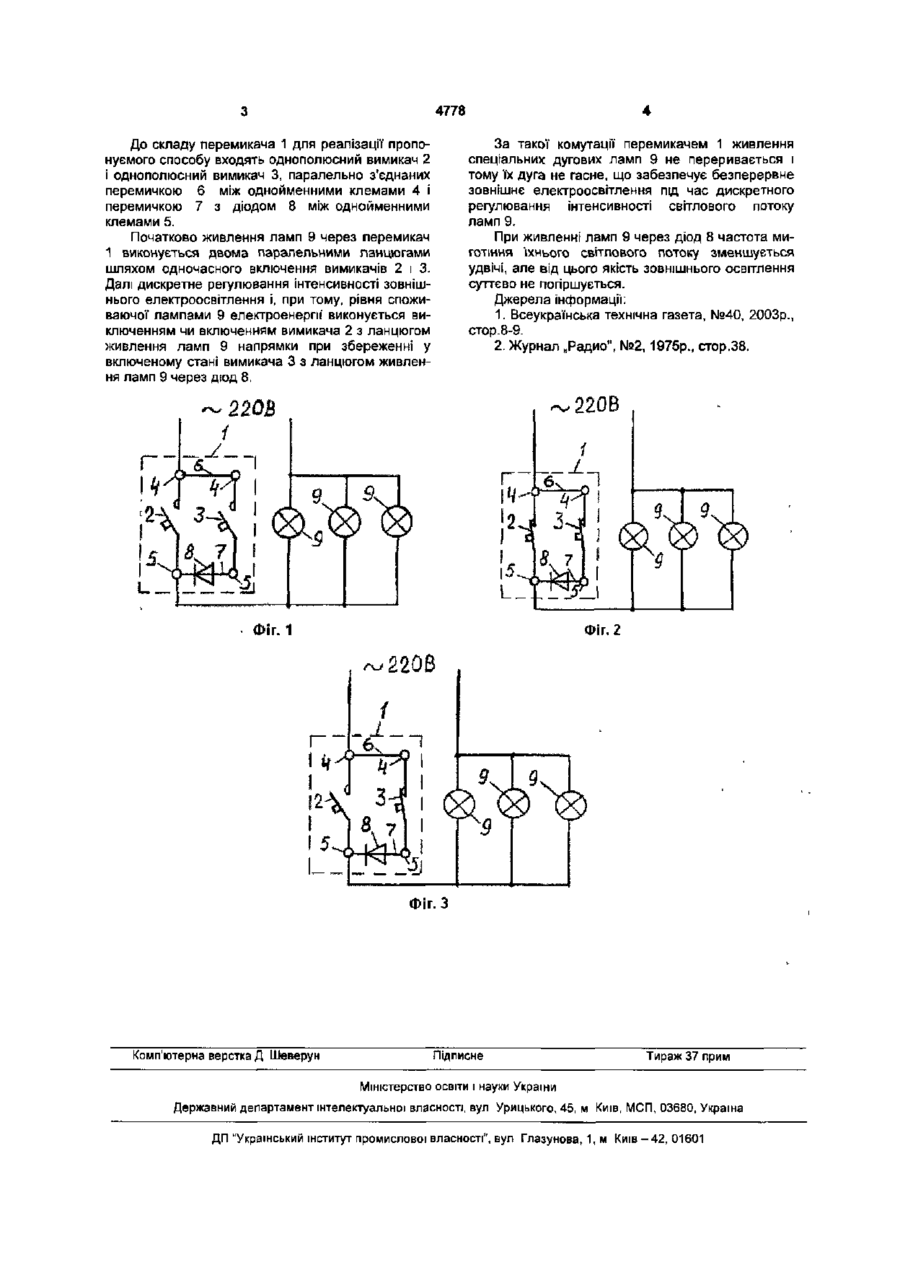

Спосіб дискретного регулювання інтенсивності зовнішнього електроосвітлення спеціальними дуговими лампами, що включає комутацію жив лення ламп через перемикач, до складу якого входить два однополюсних вимикачі і діод, який відрізняється тим, що комутацію живлення ламп початково виконують одночасним вмиканням обох вимикачів, а потім дискретне регулювання інтенсивності освітлення виконують вимиканням або вмиканням вимикача з ланцюгом живлення ламп напряму при постійному збереженні в увімкненому стані вимикача з ланцюгом живлення ламп через Діод. Корисна модель відноситься до регулювання інтенсивності зовнішнього електроосвітлення, а саме, освітлення вулиць, площ, виробничих приміщень, тощо, а також регулювання, при тому, рівня споживаючої лампами електроенергії і може найти широке застосування як енергозберігаючий. В мережах зовнішнього освітлення та виробничих приміщень використовуються спеціальні електролампи, а саме ртутні і натрієві дугові [1] Як правило вони працюють на повну потужність протягом всієї' темної пори, споживаючи при тому велику кількість електроенергії, в той час як, наприклад, у другій половині ночі інтенсивність освітлення раціонально було б зменшити. Відомий спосіб регулювання інтенсивності електроосвітлення звичайними лампами розжарення і, при тому, рівня споживаючої ними електроенергії, скомутованих через перемикач, до складу якого входить два однополюсних вимикача паралельно з'єднаних перемичками між їх однойменними клемами, причому, на вході чи на виході через напівпровідниковий діод [2]. При вмиканні в цьому перемикачі вимикача з ланцюгом живлення ламп через діод, споживаюча ними потужність зменшується на 75% від номінальної, а їх яскравість світіння зменшується, при включенні вимикача з ланцюгом живлення ламп напрямки, чи обох вимикачів одночасно, споживаюча ними потужність стає номінальною, а яскравість СВІТІННЯ повною Вважається, що цей спосіб регулювання інтенсивності електроосвітлення для спеціальних дугових ламп неприйнятний. Дослідами встановлено, що ці лампи працюють при живленні їх через згаданий перемикач як напрямки, так і через напівпровідниковий діод, але вони за тривалої роботи мають властивість після короткочасного переривання їх живлення гаснути і не запалюватися до повного охолодження. Корисна модель ставить завдання досягти безперервного зовнішнього електроосвітлення під час дискретного регулювання інтенсивності світлового потоку спеціальних дугових ламп. Поставлене завдання досягається тим, що комутація живлення ламп початково виконується одночасним включенням обох вимикачів перемикача, а потім дискретне регулювання інтенсивності освітлення виконується виключенням, або включенням вимикача з ланцюгом живлення ламп напрямки при постійному збереженні у включеному стані вимикача з ланцюгом живлення ламп через Діод. Суть корисної моделі пояснюється кресленнями На кресленнях зображена схема комутації живлення ламп через перемикач для реалізації пропонованого способу: на Фіг.1 - при виключених лампах, на Фіг.2 - при включених лампах на повну потужність, на Фіг.З - при включених лампах в економному режимі 00 4778 За такої комутації перемикачем 1 живлення спеціальних дугових ламп 9 не переривається і тому їх дуга не гасне, що забезпечує безперервне зовнішнє електроосвітлення під час дискретного регулювання інтенсивності світлового потоку ламп 9. При живленні ламп 9 через діод 8 частота миготіння їхнього світлового потоку зменшується удвічі, але від цього якість зовнішнього освітлення суттєво не погіршується. Джерела інформації: 1. Всеукраїнська технічна газета, №40, 2003р., стор.8-9. 2. Журнал „Радио", №2, 1975р., стор.38. До складу перемикача 1 для реалізації пропонуємого способу входять однополюсний вимикач 2 і однополюсний вимикач 3, паралельно з'єднаних перемичкою 6 між однойменними клемами 4 і перемичкою 7 з діодом 8 між однойменними клемами 5. Початково живлення ламп 9 через перемикач 1 виконується двома паралельними ланцюгами шляхом одночасного включення вимикачів 2 і 3. Далі дискретне регулювання інтенсивності зовнішнього електроосвітлення і, при тому, рівня споживаючої лампами 9 електроенергії' виконується виключенням чи включенням вимикача 2 з ланцюгом живлення ламп 9 напрямки при збереженні у включеному стані вимикача 3 з ланцюгом живлення ламп 9 через діод 8. 220В 220В Фіг. 1 Фіг. 2 /V/ 2206 Фіг. З Комп'ютерна верстка Д Шеверун Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
