Формула / Реферат

Апарат для перемішування рідин, що містить вертикальний корпус з днищем, накривкою і патрубками, розміщений вздовж осі корпусу нарізний вал з втулкою, встановлені з можливістю взаємного зачеплення, а також перемішувальний диск, закріплений на втулці і зафіксований вертикальною напрямною з можливістю зворотно-поступального руху, який відрізняється тим, що зовні вала розміщено дві гофровані гнучкі оболонки, одними основами закріплені на втулці, а іншими, відповідно, на днищі й накривці.

Текст

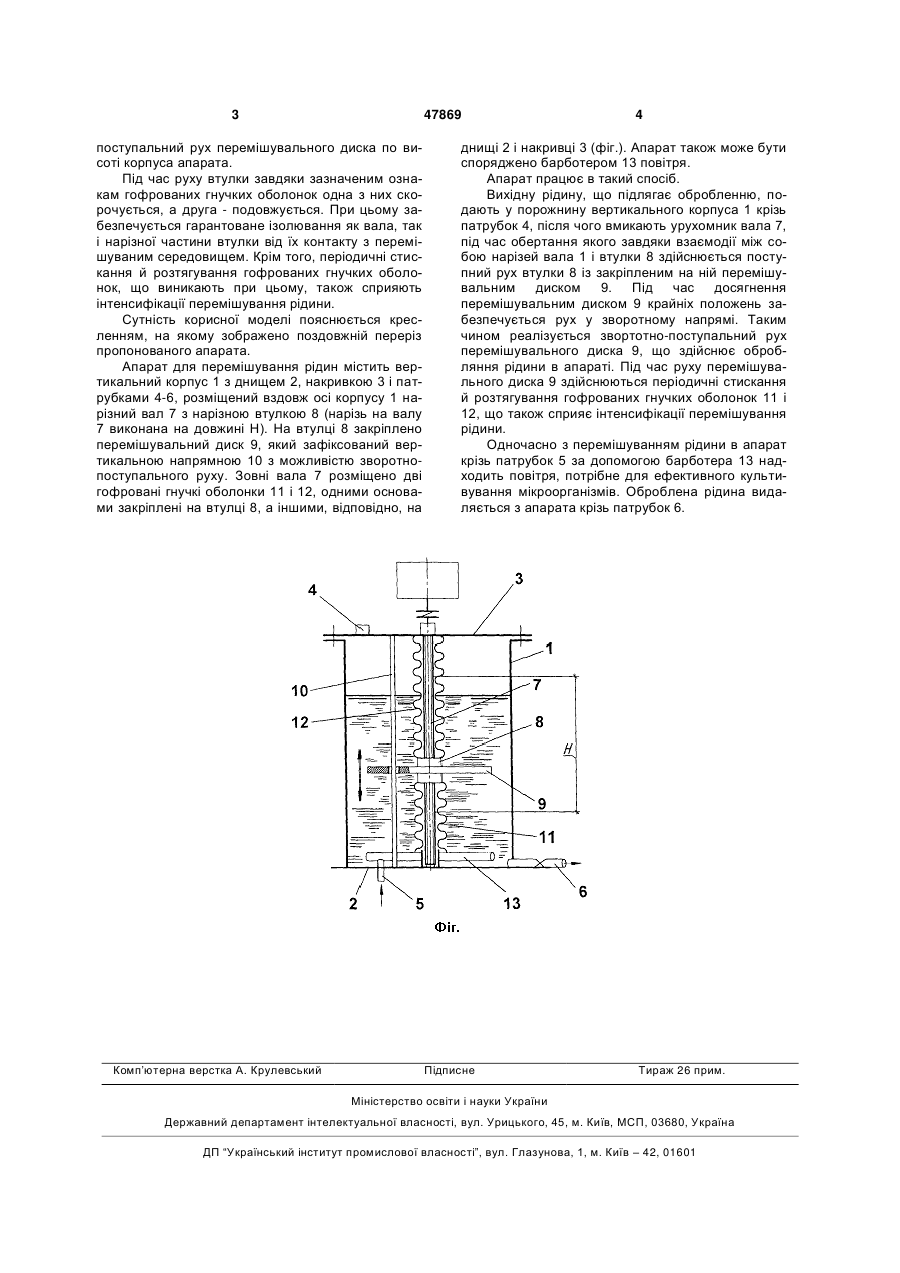

Апарат для перемішування рідин, що містить вертикальний корпус з днищем, накривкою і патрубками, розміщений вздовж осі корпусу нарізний вал з втулкою, встановлені з можливістю взаємного зачеплення, а також перемішувальний диск, закріплений на втулці і зафіксований вертикальною напрямною з можливістю зворотнопоступального руху, який відрізняється тим, що зовні вала розміщено дві гофровані гнучкі оболонки, одними основами закріплені на втулці, а іншими, відповідно, на днищі й накривці. (19) (21) u200909488 (22) 15.09.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, МИХАЛЮК ОЛЕКСАНДР МИКОЛАЙОВИЧ, ХИМИЧ ІННА ІВАНІВНА (73) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, МИХАЛЮК ОЛЕКСАНДР МИКОЛАЙОВИЧ, ХИМИЧ ІННА ІВАНІВНА 3 47869 поступальний рух перемішувального диска по висоті корпуса апарата. Під час руху втулки завдяки зазначеним ознакам гофрованих гнучких оболонок одна з них скорочується, а друга - подовжується. При цьому забезпечується гарантоване ізолювання як вала, так і нарізної частини втулки від їх контакту з перемішуваним середовищем. Крім того, періодичні стискання й розтягування гофрованих гнучких оболонок, що виникають при цьому, також сприяють інтенсифікації перемішування рідини. Сутність корисної моделі пояснюється кресленням, на якому зображено поздовжній переріз пропонованого апарата. Апарат для перемішування рідин містить вертикальний корпус 1 з днищем 2, накривкою 3 і патрубками 4-6, розміщений вздовж осі корпусу 1 нарізний вал 7 з нарізною втулкою 8 (нарізь на валу 7 виконана на довжині Н). На втулці 8 закріплено перемішувальний диск 9, який зафіксований вертикальною напрямною 10 з можливістю зворотнопоступального руху. Зовні вала 7 розміщено дві гофровані гнучкі оболонки 11 і 12, одними основами закріплені на втулці 8, а іншими, відповідно, на Комп’ютерна верстка А. Крулевський 4 днищі 2 і накривці 3 (фіг.). Апарат також може бути споряджено барботером 13 повітря. Апарат працює в такий спосіб. Вихідну рідину, що підлягає обробленню, подають у порожнину вертикального корпуса 1 крізь патрубок 4, після чого вмикають урухомник вала 7, під час обертання якого завдяки взаємодії між собою нарізей вала 1 і втулки 8 здійснюється поступний рух втулки 8 із закріпленим на ній перемішувальним диском 9. Під час досягнення перемішувальним диском 9 крайніх положень забезпечується рух у зворотному напрямі. Таким чином реалізується звортотно-поступальний рух перемішувального диска 9, що здійснює обробляння рідини в апараті. Під час руху перемішувального диска 9 здійснюються періодичні стискання й розтягування гофрованих гнучких оболонок 11 і 12, що також сприяє інтенсифікації перемішування рідини. Одночасно з перемішуванням рідини в апарат крізь патрубок 5 за допомогою барботера 13 надходить повітря, потрібне для ефективного культивування мікроорганізмів. Оброблена рідина видаляється з апарата крізь патрубок 6. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Apparatus for mixing liquids

Автори англійською

Mikulionok Ihor Olehovych, Mykhaliuk Oleksandr Mykolaiovych, Khymych Inna Ivanivna

Назва патенту російською

Аппарат для перемешивания жидкостей

Автори російською

Микуленок Игорь Олегович, Михалюк Александр Николаевич, Химич Инна Ивановна

МПК / Мітки

МПК: C12M 3/00, B01F 11/00, C12M 1/02

Мітки: перемішування, апарат, рідин
